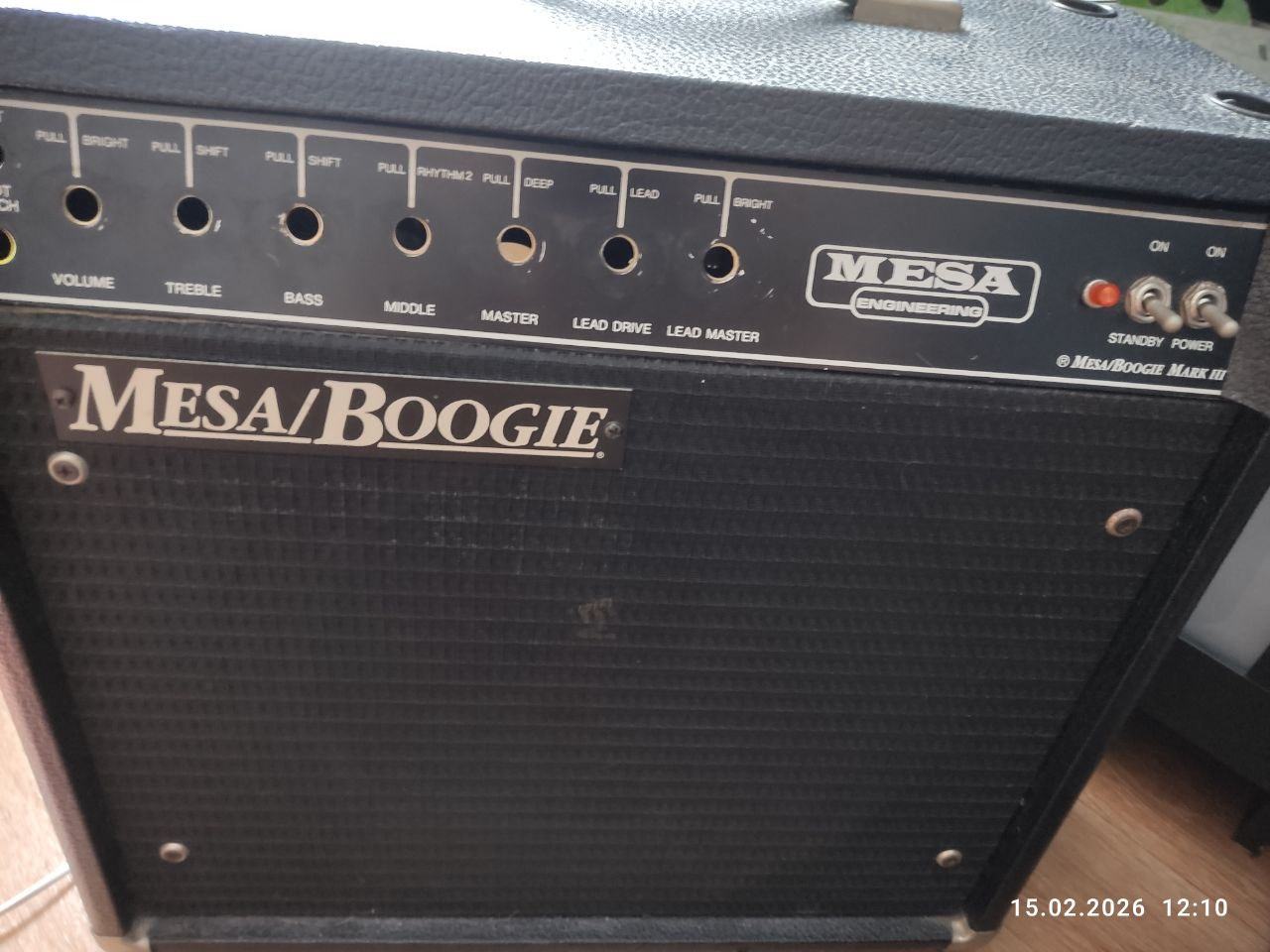

Всё началось летом 2022 года, когда мне привезли трупик комбика из Японии. МК 3 без эквалайзера и ревера. 60W. Red stripe

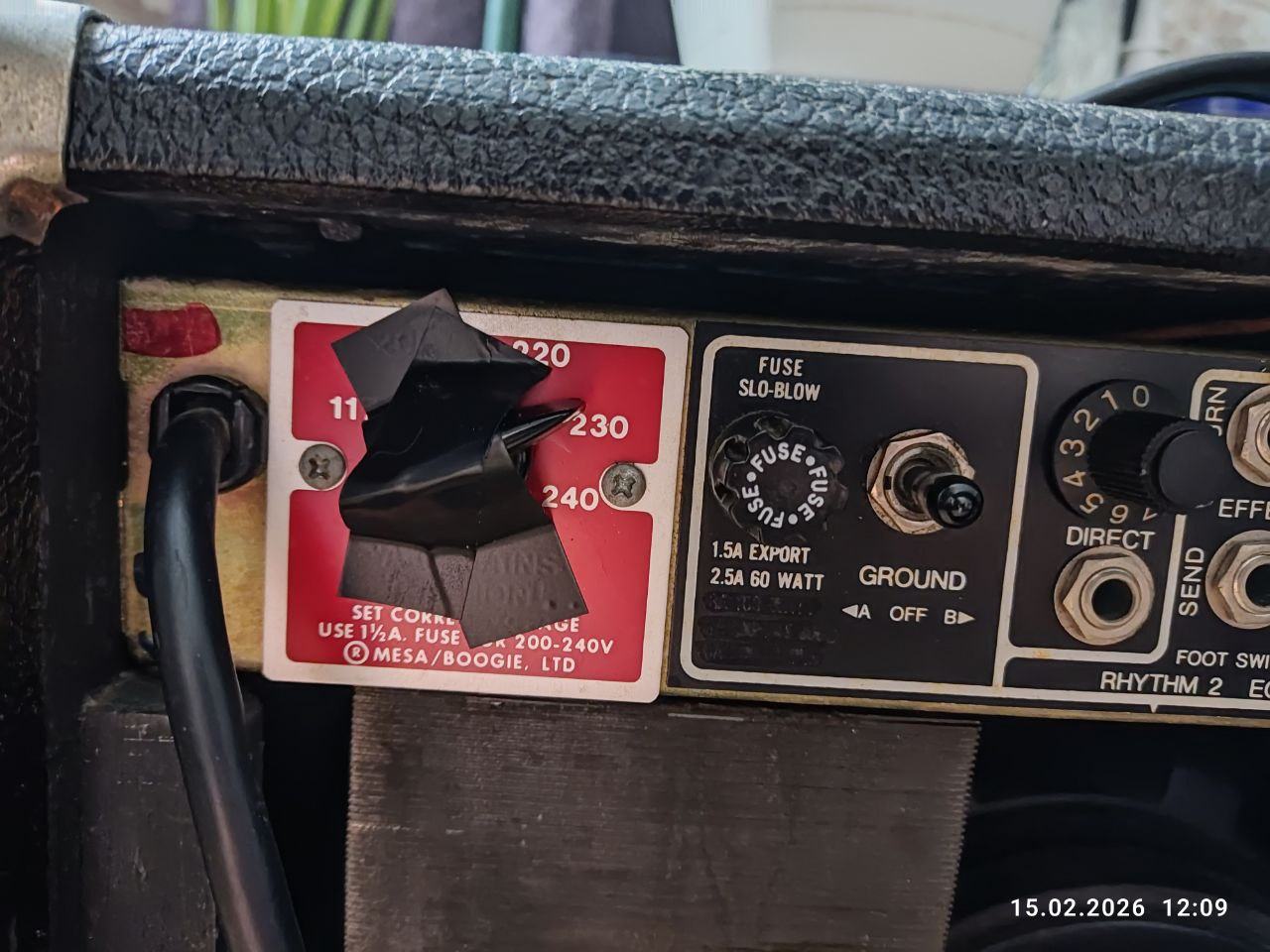

Вероятно для его умершвления использовали тумблер переключения обмоток на задней панели, но это не точно.
С горем попалам выявлен пробой конденсаторов 0.1мкФ, тех что между фазоинвертором и 6L6.
Попутно внедрён подстроечник в для регулирования смещения, заменены электролиты первого фильтра питания, в цепи накала, ещё один (остальные почему-то проигнорировал, включая кондёры в цепях тока смещения и и последующие фильтры анодки.
В общем ожил он, погонял я его дома, не громко и отдал в эксплуатацию, всё мне понравилось.
Давеча вернулся ко мне, так как одна лампа сдохла, нужно было внедрить подобранную пару 6L6, да BIAS покрутить. Ну за одно решили его на точке погромче послушать...
Я был удивлён насколько это было плохо, звук очень плох, хуже любой моей самоделки. И за одно обнаружено, что не работает переключател на ручке ТРЕБЛ.

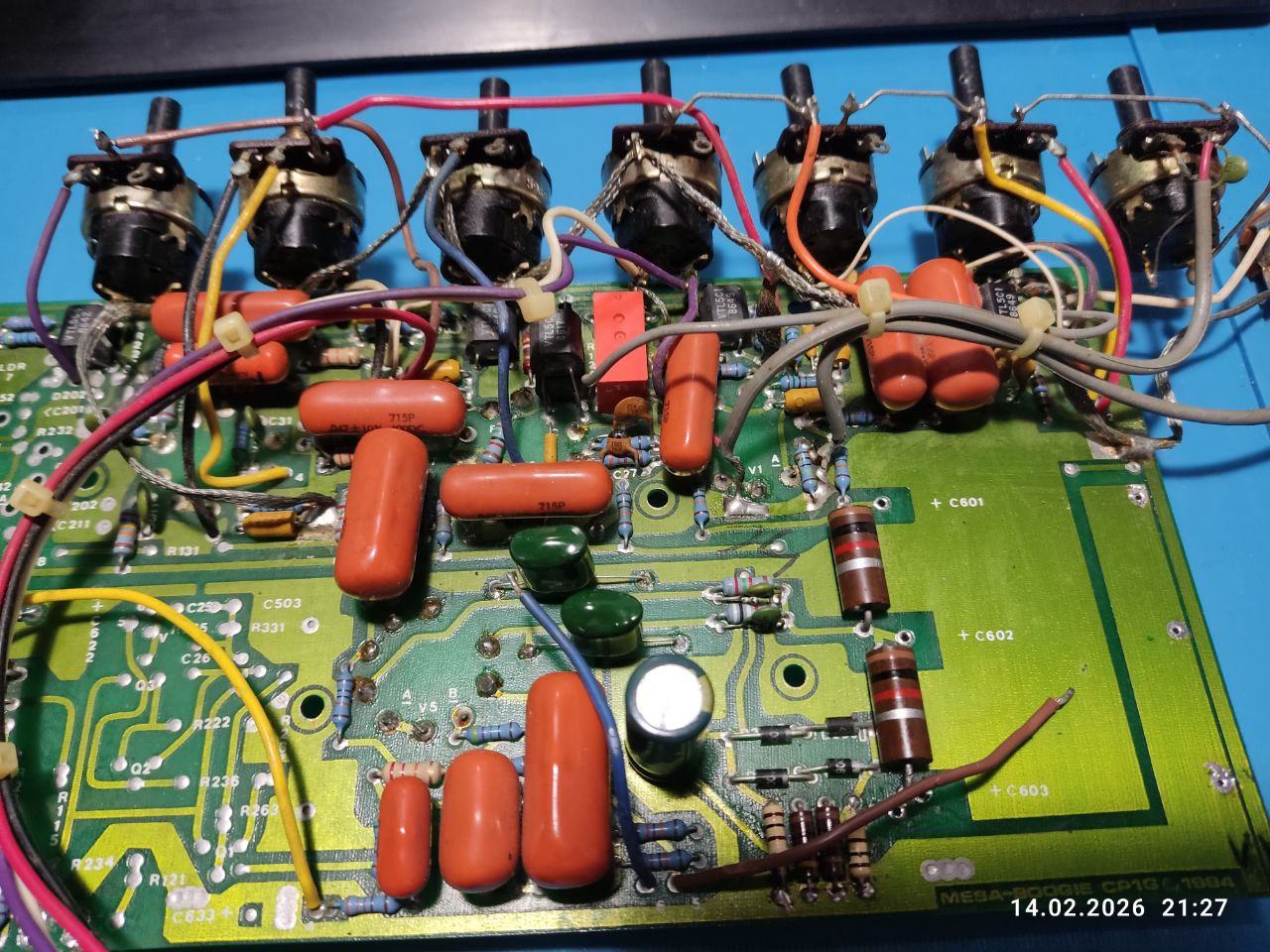

Вскрываем!

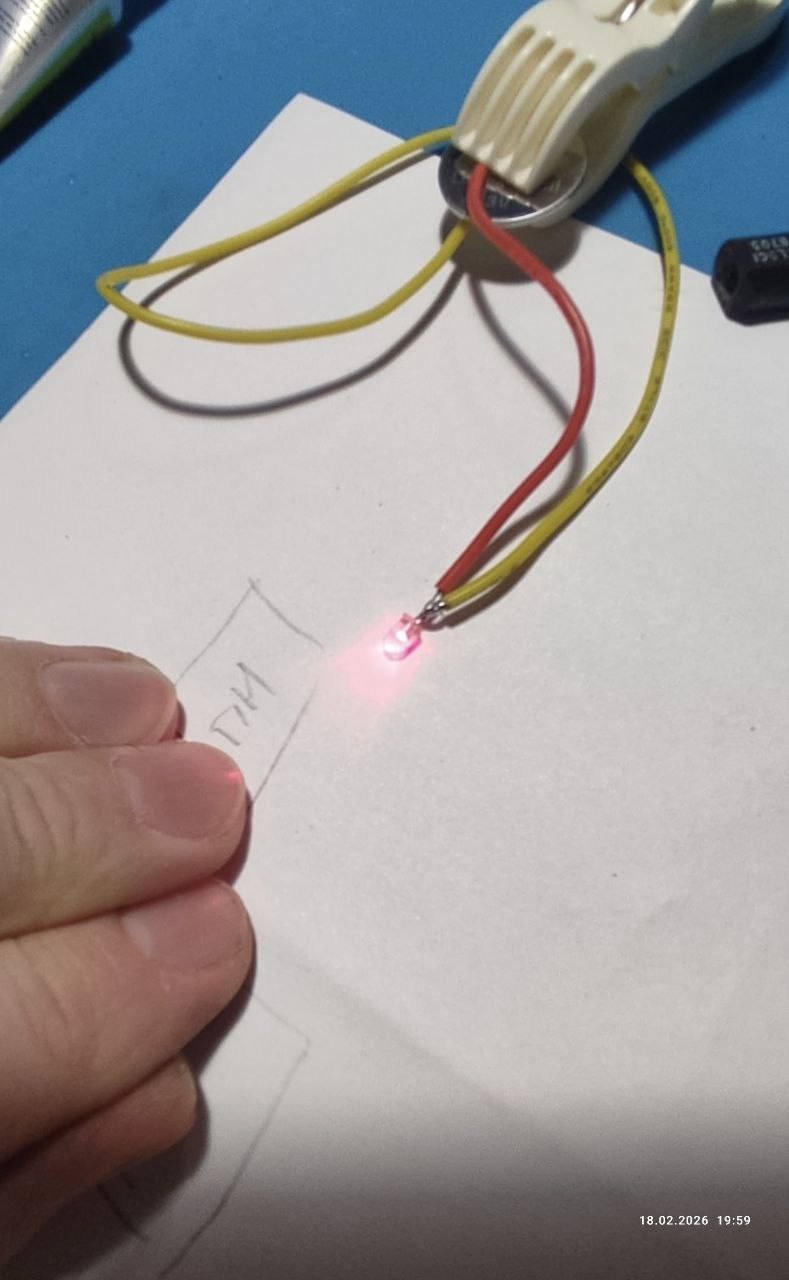

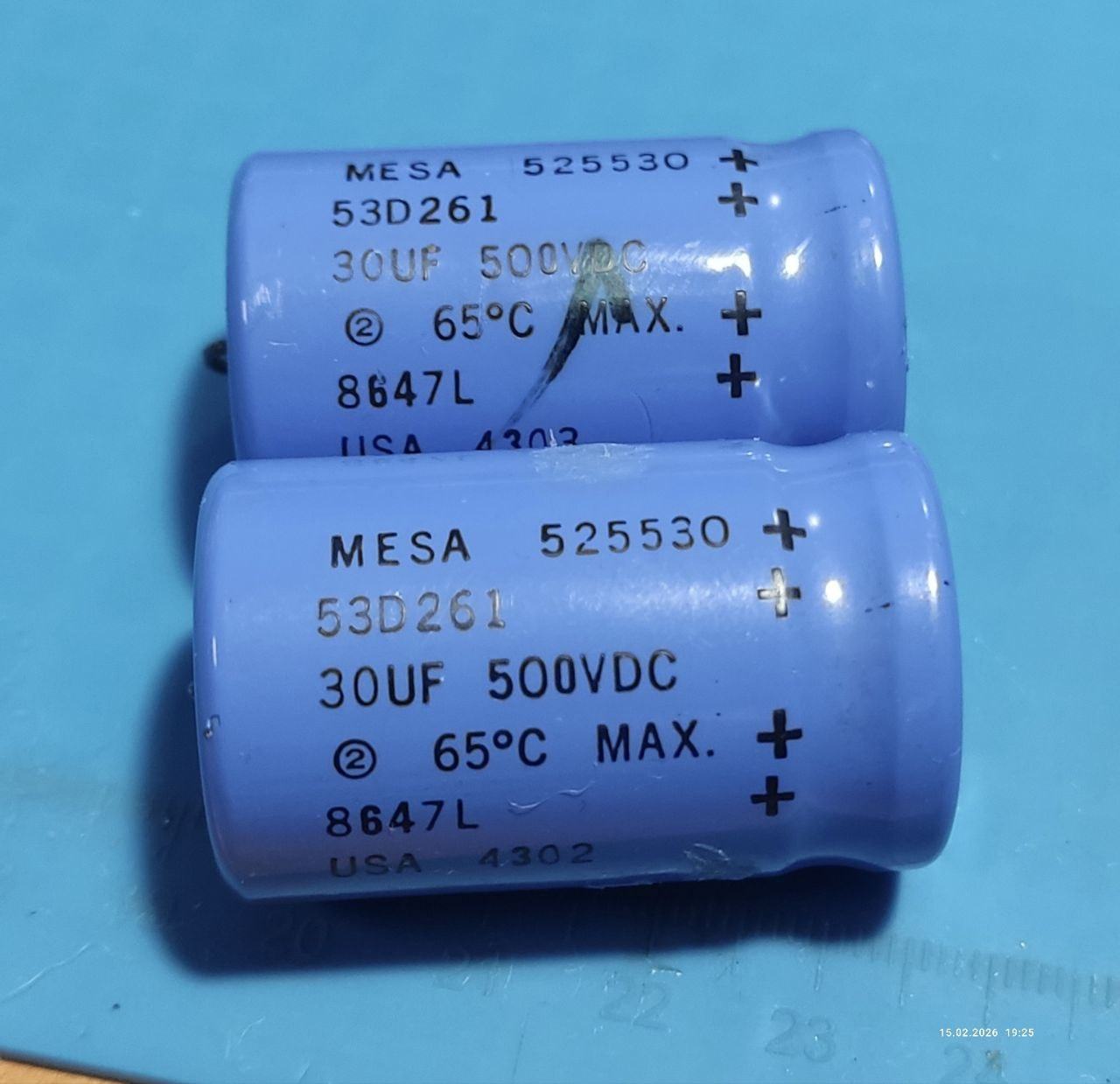

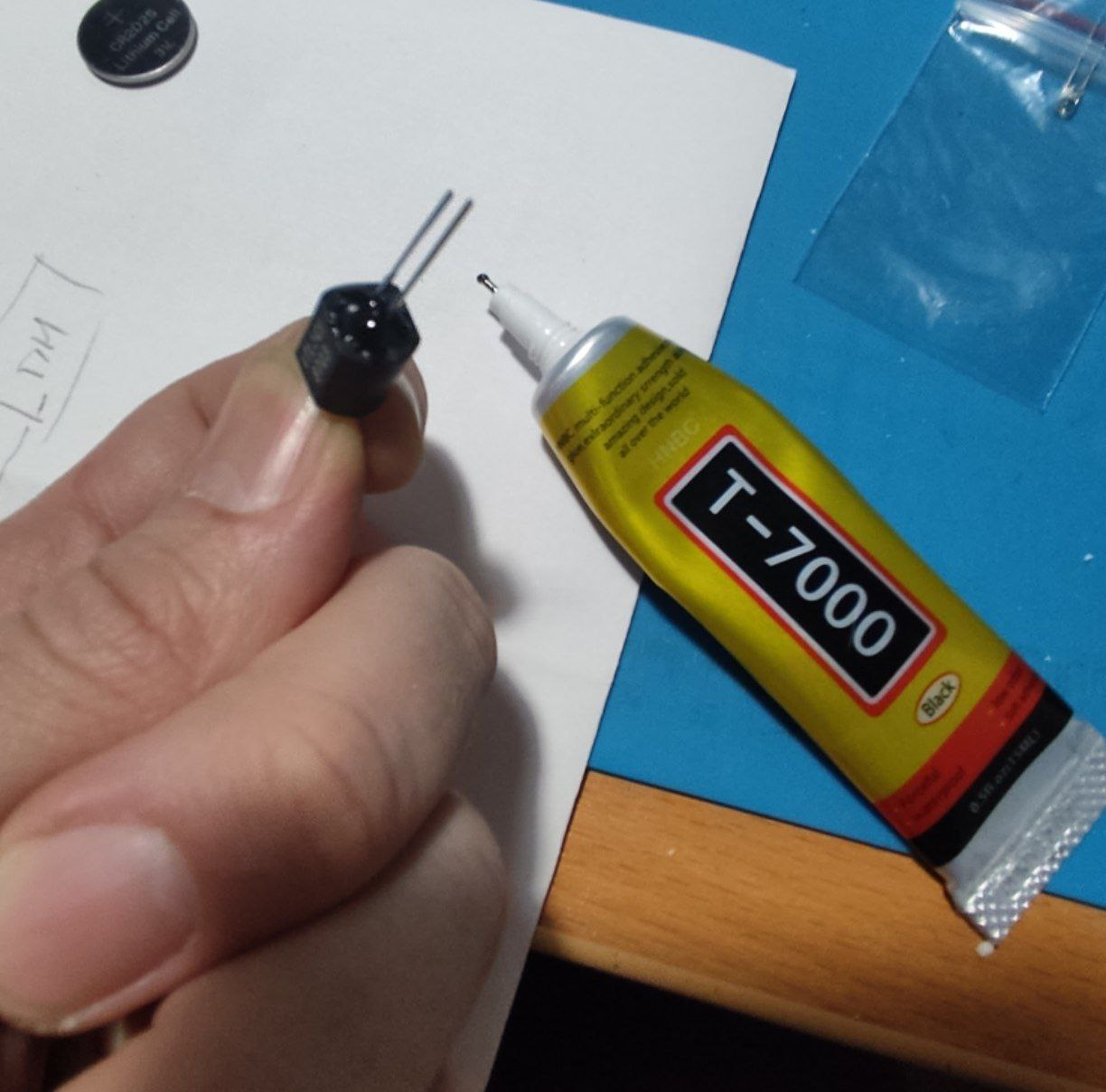

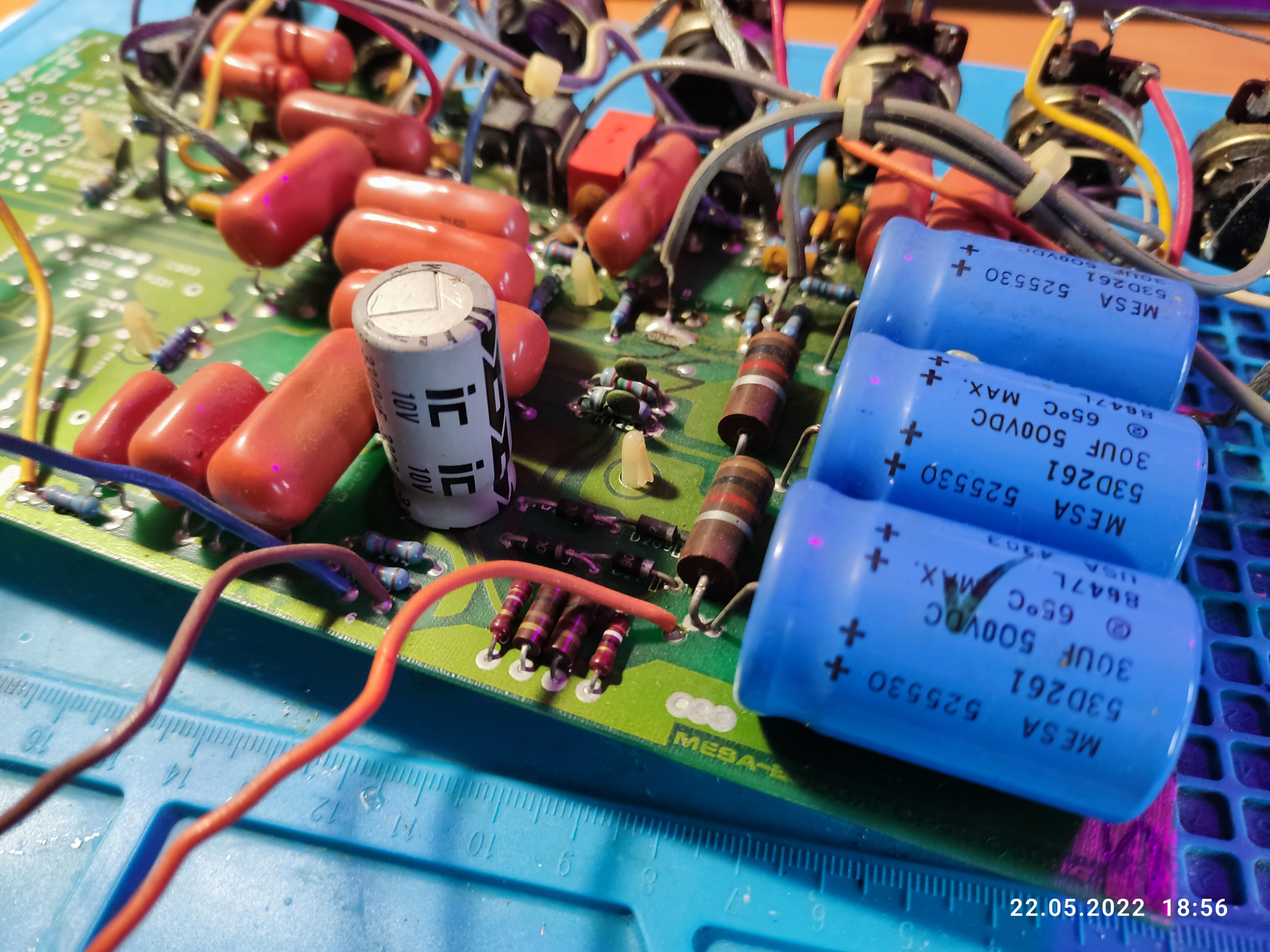

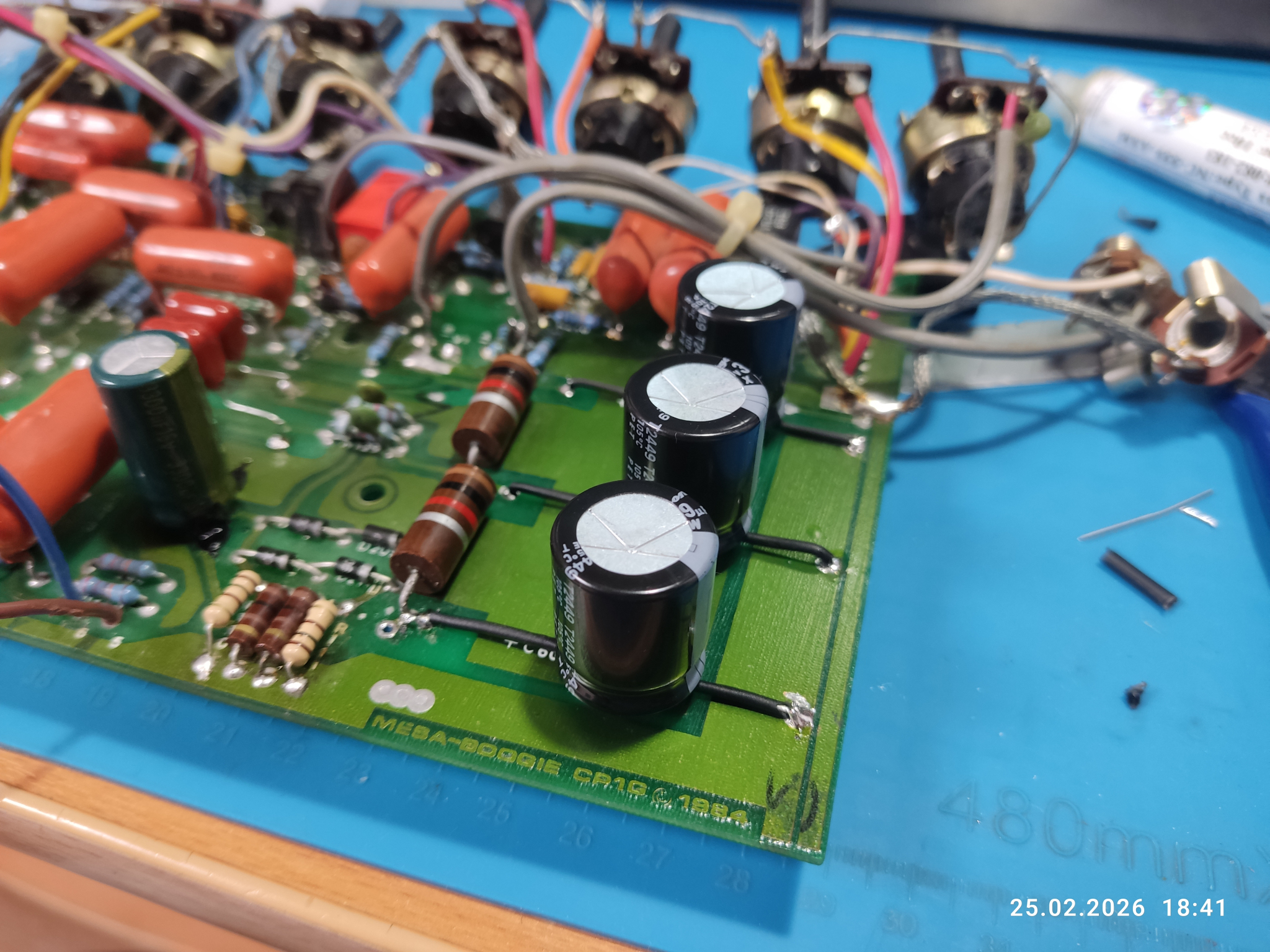

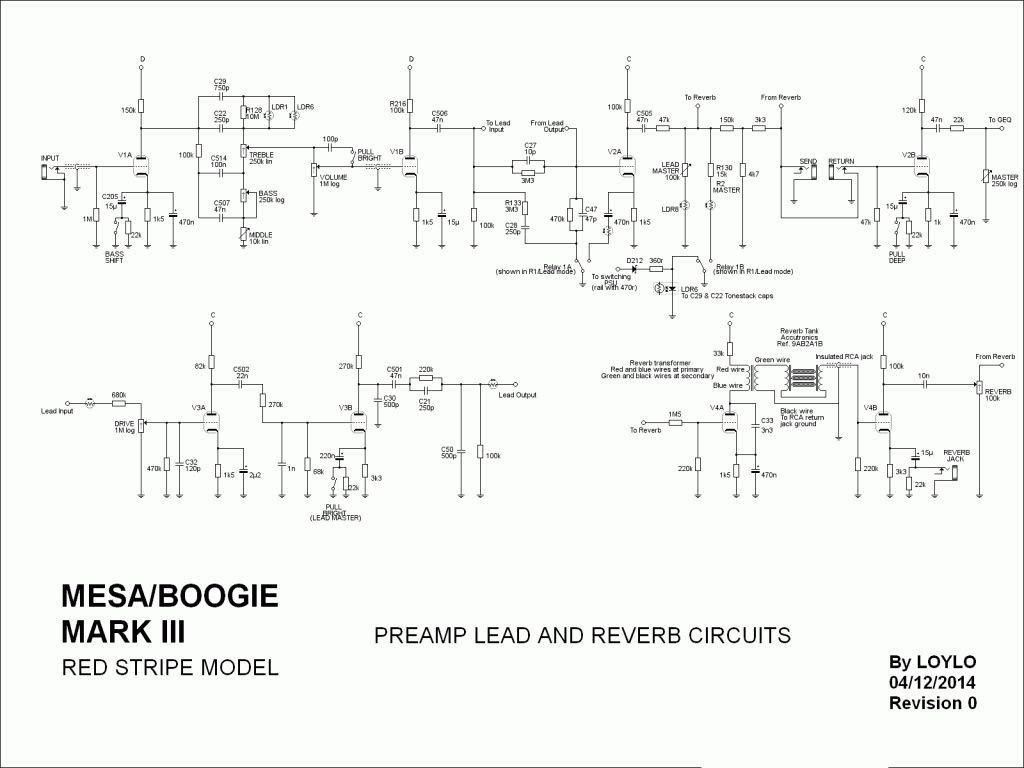

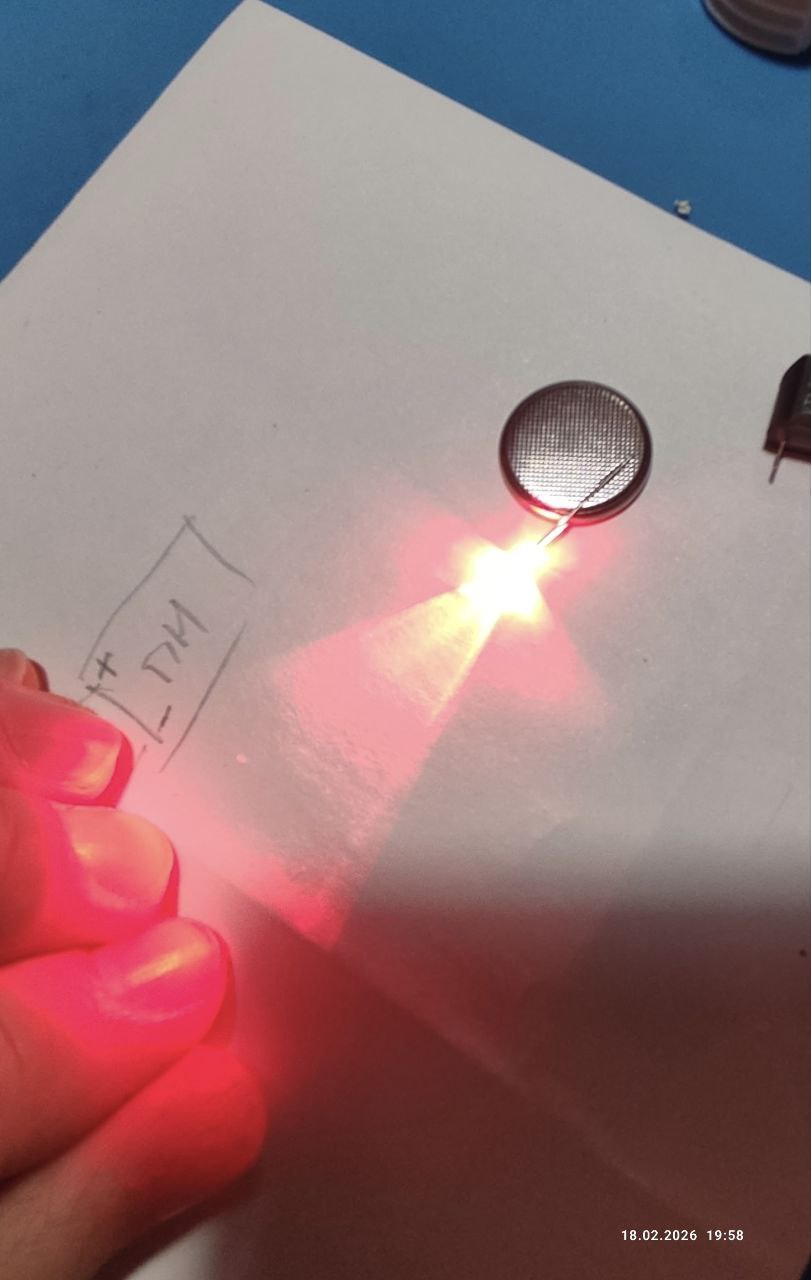

Синенькие конденсоторы если потрясти гремят как погремушки, электролит засох в комья. Кондёры в цепи смещения тоже менять. А вот c переключателем возник вопрос к оптопарам. В общем выпаял я эту VLT5C1, как стоматолог какой-нибудь, высверлил светодиод, чуть не угробив его. А он рабочий оказался. Если на фоторезистор посветить чем-ярким его сопротивление падает до нуля. В тандеме с родны светодиодом остаётся сопротивление около 100 Ом.

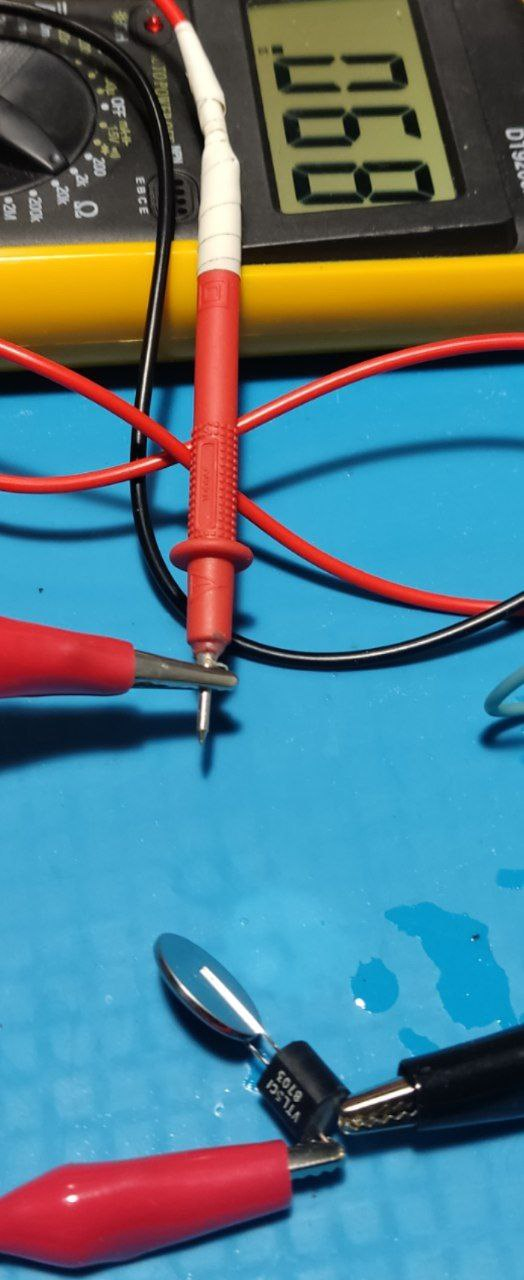

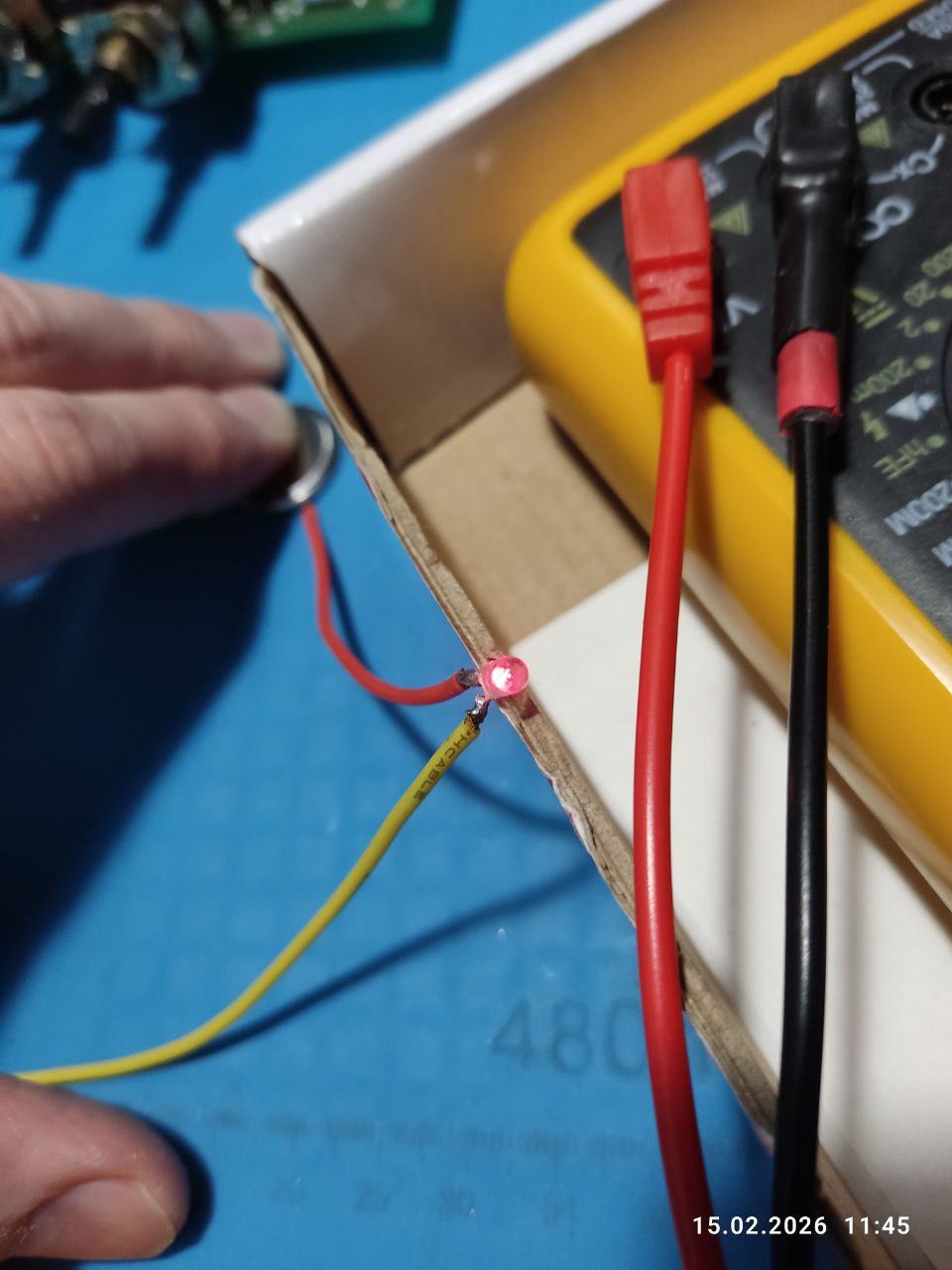

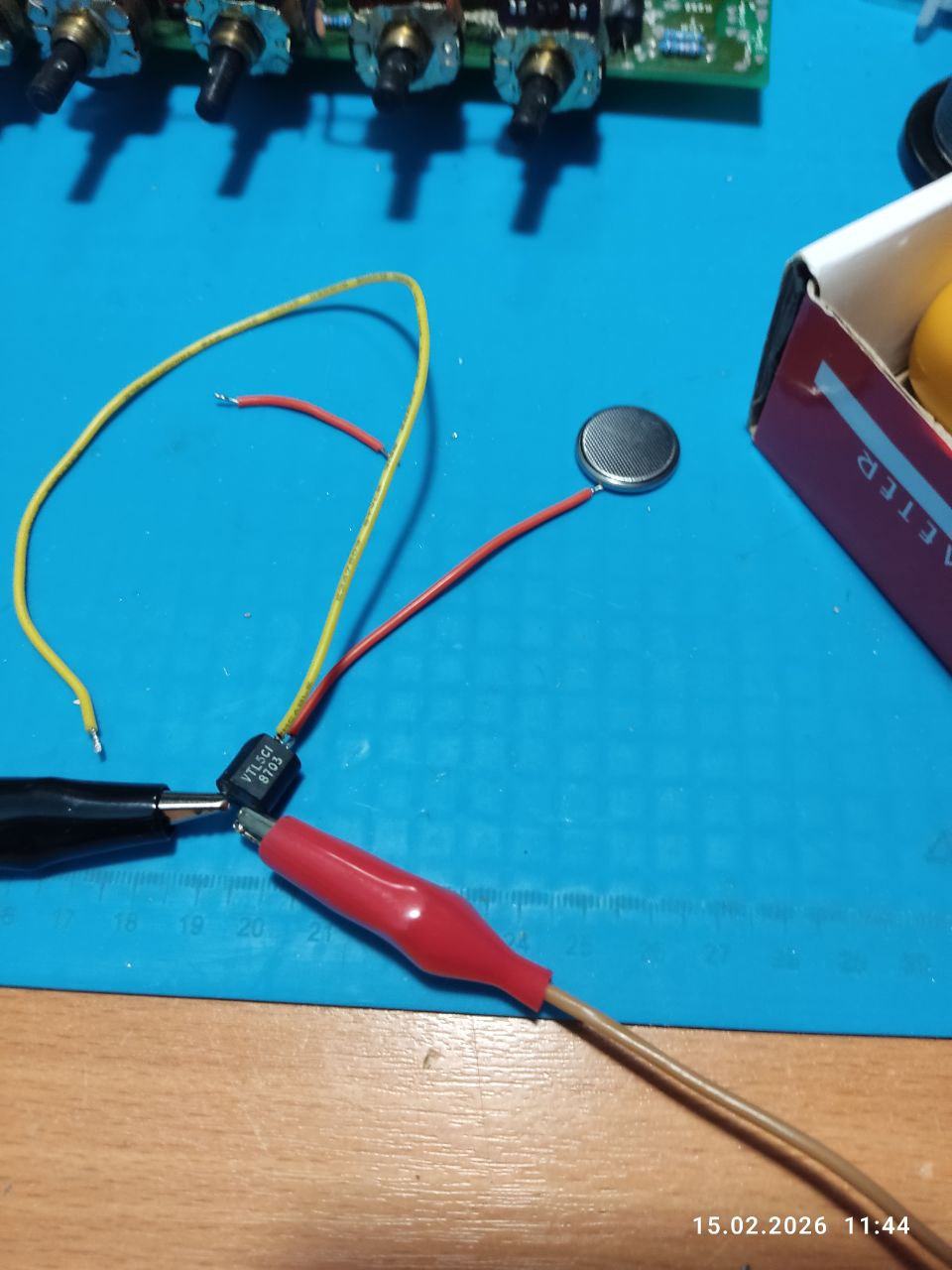

В общем я взял батареку 3 V и начал подпаивать её к контактам оптопар, замерял как сопротивление меняется. А там что попало, у одних оптопар 100 Ом остаётся, у других 400, 500 Ом, одна 1 кОм показала.
Я понимаю, что сопротивлние фоторезистора меняется соответственно яркости и цвету светодиода. Светодиоды могут деградировать. Вот эти вот остаточные Омы сопротивления это норм? так задумано? Или оптопарам кирдык? Их сейчас просто так не купить! На али были, правда.
Постимейдж не работает. картинок пака не могу добавить
... и добавил:
... и добавил:
