Ну да, опро это все понятно. Однако на английском сайте, показаном автором в предыдущей теме указано, что Хайватт всегда использовали трансформаторы с увеличеным набором железа и специальными моточными, которые ближе к Hi Fi/ Имею 96 от 100 ваттного Маршалла, 96 от Begа, и 120 от Tesla, потому и задумался...Силовик есть ровно такой, как использовал автор в этом поекте.

... и добавил:

А автор кстати про донора для выходного транса ничего не писал...

Вот по фоткам- мне кажется габариты железа одинаковые с силовиком, а силовик в указанном усе- доноре как раз 120...

tom cat, Прошу извинить за задержку с ответом. Только появился дома - летняя пора, в основном живу за городом. Размеры железа: 86х116, толщина набора 46мм. Окно 24х55 каждое. Немецкий донор от мед оборудования. Все было тщательно залито лаком. После разборки пластины с полмесяца отмачивал в растворителях и размякший лак оттирал.
Количество витков определялось путем пробной намотки слоя. Пересчитывал под нужное Raa, но старался не убегать по виткам далеко от оригинала. Межслойная изоляция - каптонскотч подходящей ширины. Межобмоточная - пара слоев.

Кстати этот выходной трансформатор отличается тем, что у него всегда задействованы все вторички . Переключателем они коммутируются последовательно-параллельно на сопротивления нагрузок 4-8-16 ом. Я его показывал уже, повторюсь здесь:

Такую схему вторички и коммутации я предложил в теме "Звуковые трансы для гитарных усилителей" на сайте audioportal.su при обсуждении трансформаторов от Partridge (мой ник - Simpler):
https://audioportal.su/threads/vyxodnye-transy-dlja-gitarnyx-usilitelej.10907/

Похоже, Вы читали тот форум))

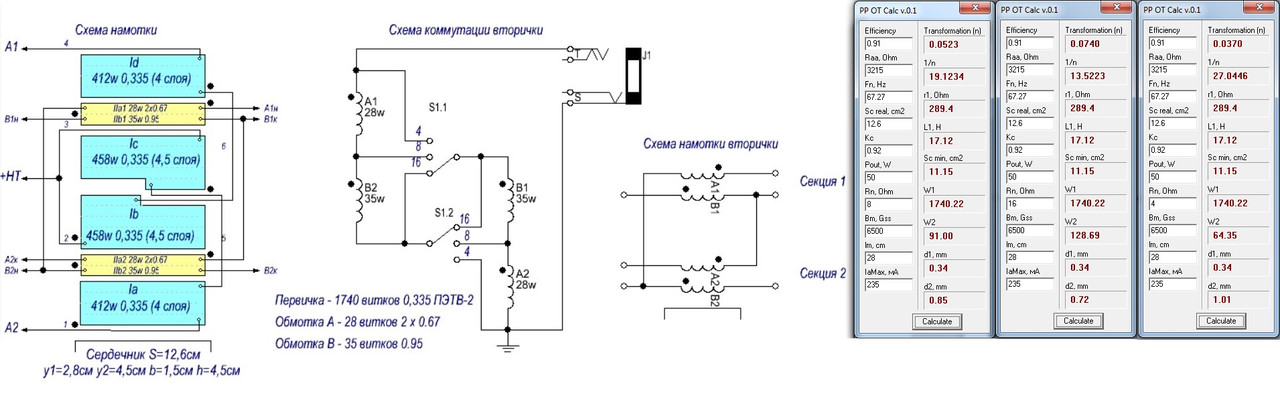

Выкладываю более подробную схему транса, который я тогда намотал.

KT315A, Добрый день! Да, скорей всего на "Аудиопортале" я и увидел эту коммутацию. Значит есть возможность сказать спасибо автору  и (+) !

Пожалуйста!

Приятно, что моя схемка пошла в народ и реализуется на практике, да ещё в таком шикарно выполненном HIWATT'е!
