Re: Orange Overdrive
« Ответ #45 : Июля 06, 2019, 00:12:30 »
Цитата: AZG от Июля 06, 2019, 00:06:48
С лампами. Одинаковым по каскадам фильтрации не будет.
понял. я прост как дурак с самого начала зачем то все напряжение для выбора кондеров стал считать исходя из ХХ. оттуда до кучи всю пленку под это напряжение взял. ну для следующего проекту учту такой момент. спасибо большое

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90026
  • Репутация: +9918/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Orange Overdrive
« Ответ #46 : Июля 06, 2019, 00:31:56 »
Пленку проще что есть, но не менее анодки в каскаде. Т.е. 400В оптимально.

Оффлайн Onvoid Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +7/-0
  • GuitarPlayer.Ru fan!
Re: Orange Overdrive
« Ответ #47 : Июля 06, 2019, 00:37:08 »
Цитата: AZG от Июля 06, 2019, 00:31:56
Пленку проще что есть, но не менее анодки в каскаде. Т.е. 400В оптимально.
ну я как всегда с запасом "понажористе" 630В

... и добавил:

ну и лан

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90026
  • Репутация: +9918/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Orange Overdrive
« Ответ #48 : Июля 06, 2019, 00:40:32 »
пойдет

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: Orange Overdrive
« Ответ #49 : Июля 06, 2019, 11:06:52 »
Цитата: Onvoid от Июля 05, 2019, 21:16:51
Нууу мои скудные знания говорят что сумма R26 и R22 должна быть 4-5 раз больше чем R18.
200к или 400к там непринципиально. в крайнем случае можно сделать как тут
(нажмите чтобы показать/спрятать)
суть в том, что если втыкать пред в звуковую карту, то с 250к потцем таким можно случайно звуковую карту повредить, т.к. на больших уровнях там будет вываливаться десятки вольт. Да и оконечникам с нормальным входом (в виде ретурна петли  например) тоже большие уровни не нужны.

А что за трансформатор? Подозреваю что он огромный и избыточный для одного только преда. Или будешь потом к этому преду в том же шасси оконечник достраивать? Но если делать только отдельный пред, то лучше взять маленький торик http://diy-tubes.ru/index.php?route=product/product&path=25_72&product_id=553

Оффлайн Onvoid Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +7/-0
  • GuitarPlayer.Ru fan!
Re: Orange Overdrive
« Ответ #50 : Июля 06, 2019, 18:09:22 »
Цитата: akl от Июля 06, 2019, 11:06:52
200к или 400к там непринципиально. в крайнем случае можно сделать как тут
(нажмите чтобы показать/спрятать)
суть в том, что если втыкать пред в звуковую карту, то с 250к потцем таким можно случайно звуковую карту повредить, т.к. на больших уровнях там будет вываливаться десятки вольт. Да и оконечникам с нормальным входом (в виде ретурна петли  например) тоже большие уровни не нужны.

А что за трансформатор? Подозреваю что он огромный и избыточный для одного только преда. Или будешь потом к этому преду в том же шасси оконечник достраивать? Но если делать только отдельный пред, то лучше взять маленький торик http://diy-tubes.ru/index.php?route=product/product&path=25_72&product_id=553
Ну так и сделаю. транс: 340В на 70 мА, 12В на 700мА

Оффлайн Onvoid Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +7/-0
  • GuitarPlayer.Ru fan!
Re: Orange Overdrive
« Ответ #51 : Ноября 17, 2019, 11:51:10 »
появилось время и таки собрал и запустил. но есть одна проблема... я взял трансформатор на 12 и надо было запас по больше и получается накал в 11.6-11.8В . насколько такой недонакал критичен?

... и добавил:

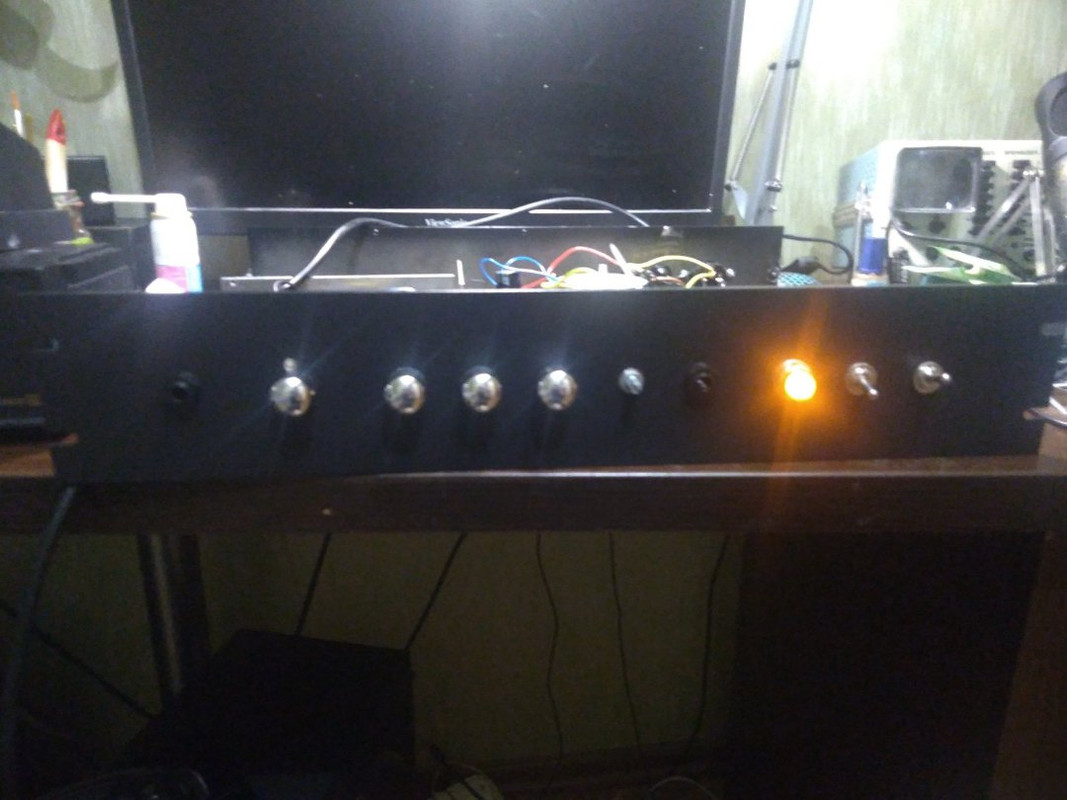

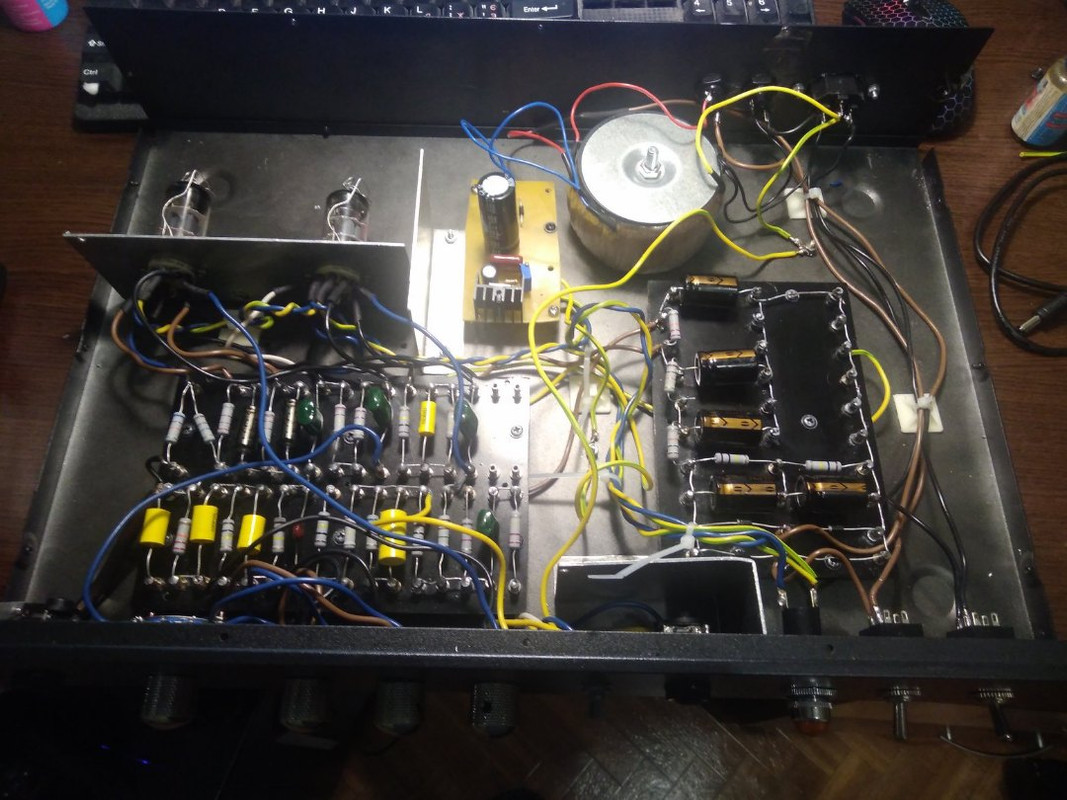

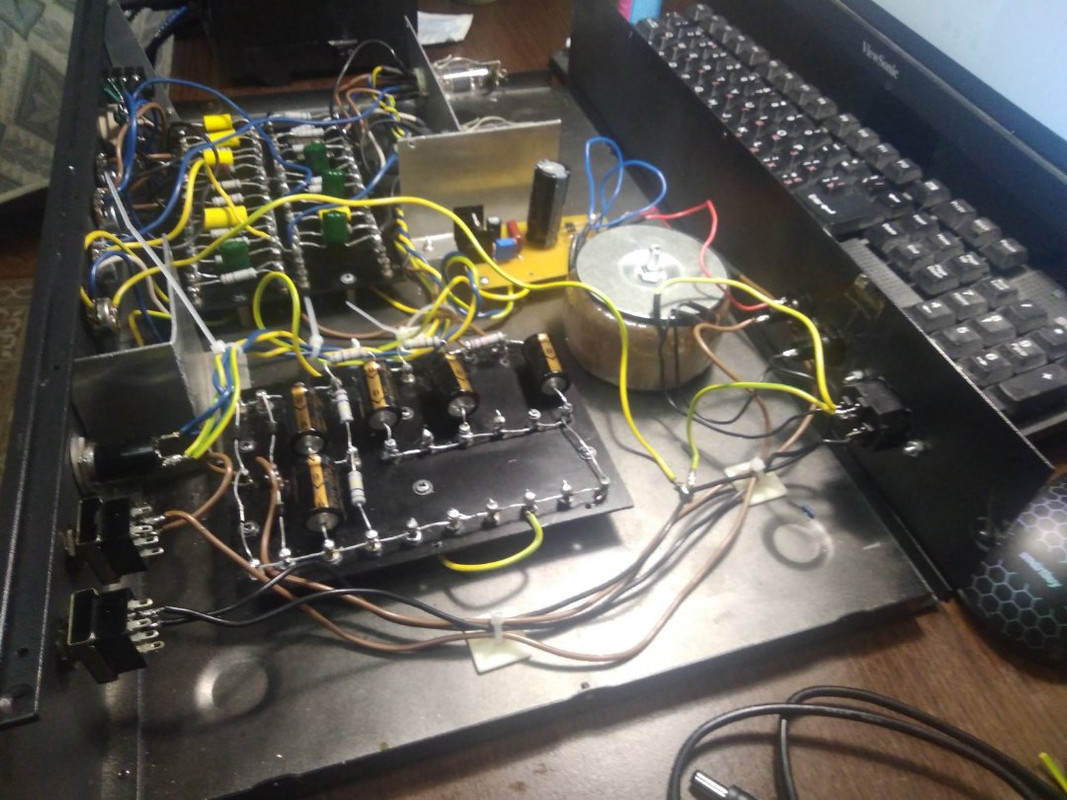

вот как то так вышло. провода пока особо не укладывал. провода к лампам можно стягивать в жгут или правильней так и оставить?

... и добавил:

откопал в мануале что у них(12ax7) допустимое 12.6±1.3В в принципе попадает под нижнюю границу. но все равно интересно это оказывает влияние или нет
« Последнее редактирование: Ноября 17, 2019, 19:52:59 от Onvoid »

Оффлайн Fentone

  • Частый посетитель
  • **
  • Сообщений: 211
  • Репутация: +20/-0
Re: Orange Overdrive
« Ответ #52 : Ноября 17, 2019, 20:11:40 »
Цитата: Onvoid от Ноября 17, 2019, 11:51:10
я взял трансформатор на 12 и надо было запас по больше и получается накал в 11.6-11.8В . насколько такой недонакал критичен?
откопал в мануале что у них(12ax7) допустимое 12.6±1.3В в принципе попадает под нижнюю границу. но все равно интересно это оказывает влияние или нет
Если накал переменкой, то можно поставить диодный мост и конденсатор, постоянное напряжение должно получится повыше чем переменка.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Orange Overdrive
« Ответ #53 : Ноября 17, 2019, 20:39:25 »
Цитата: Fentone от Ноября 17, 2019, 20:11:40
Если накал переменкой, то можно поставить диодный мост и конденсатор, постоянное напряжение должно получится повыше чем переменка.
Не факт, а может и еще меньше будет. Лучше наоборот, если накал постоянкой, перевести на переменку с поднятием потенциала средней точки накала.

Оффлайн Onvoid Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +7/-0
  • GuitarPlayer.Ru fan!
Re: Orange Overdrive
« Ответ #54 : Ноября 17, 2019, 20:42:05 »
накал постоянкой сделан. на 317ой кренке

... и добавил:

переменка перед диодным четко 12-12.2 под нагрузкой

... и добавил:

а перевод на переменку фон не поднимет?
« Последнее редактирование: Ноября 17, 2019, 20:43:42 от Onvoid »

Оффлайн Fentone

  • Частый посетитель
  • **
  • Сообщений: 211
  • Репутация: +20/-0
Re: Orange Overdrive
« Ответ #55 : Ноября 17, 2019, 20:46:23 »
Попробуй поставить диоды Шоттки и конденсатор побольше.

Сколько сейчас постоянка перед 317?

Оффлайн Onvoid Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +7/-0
  • GuitarPlayer.Ru fan!
Re: Orange Overdrive
« Ответ #56 : Ноября 17, 2019, 20:53:47 »
Цитата: Fentone от Ноября 17, 2019, 20:46:23
Попробуй поставить диоды Шоттки и конденсатор побольше.

Сколько сейчас постоянка перед 317?

12.8 - 13В через минуту проверил уже 13.4 видать в сети напруга плавает, вечер. кондер стоит на 10000 мкФ. в принципе одну лампу это все дело тянет в 12.3-12.5В.
« Последнее редактирование: Ноября 17, 2019, 20:59:59 от Onvoid »

Оффлайн Fentone

  • Частый посетитель
  • **
  • Сообщений: 211
  • Репутация: +20/-0
Re: Orange Overdrive
« Ответ #57 : Ноября 17, 2019, 21:02:51 »
Можно вместо 317 попробовать LDO стабилизатор.

Какие диоды или мостик стоят?

Оффлайн Onvoid Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +7/-0
  • GuitarPlayer.Ru fan!
Re: Orange Overdrive
« Ответ #58 : Ноября 17, 2019, 21:05:50 »
Цитата: Fentone от Ноября 17, 2019, 21:02:51
Можно вместо 317 попробовать LDO стабилизатор.

Какие диоды или мостик стоят?

ну по классике 4007 поставил

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: Orange Overdrive
« Ответ #59 : Ноября 17, 2019, 21:12:37 »
выпрямленный накал там не особо нужен в принципе.

... и добавил:

Цитата: Onvoid от Ноября 17, 2019, 20:42:05
а перевод на переменку фон не поднимет?
если с поднятием, то не будет фона.
