Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #15 : Октября 07, 2024, 11:13:11 »
Рокаверб вроде не прям современный прибор? Схема из сети, от первой версии лет 20 ей

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2284
  • GuitarPlayer.Ru fan!
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #16 : Октября 07, 2024, 11:35:05 »
Относительно ))

Оффлайн mahmut Автор темы

  • Новичок
  • *
  • Сообщений: 55
  • GuitarPlayer.Ru fan!
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #17 : Октября 16, 2024, 07:43:14 »

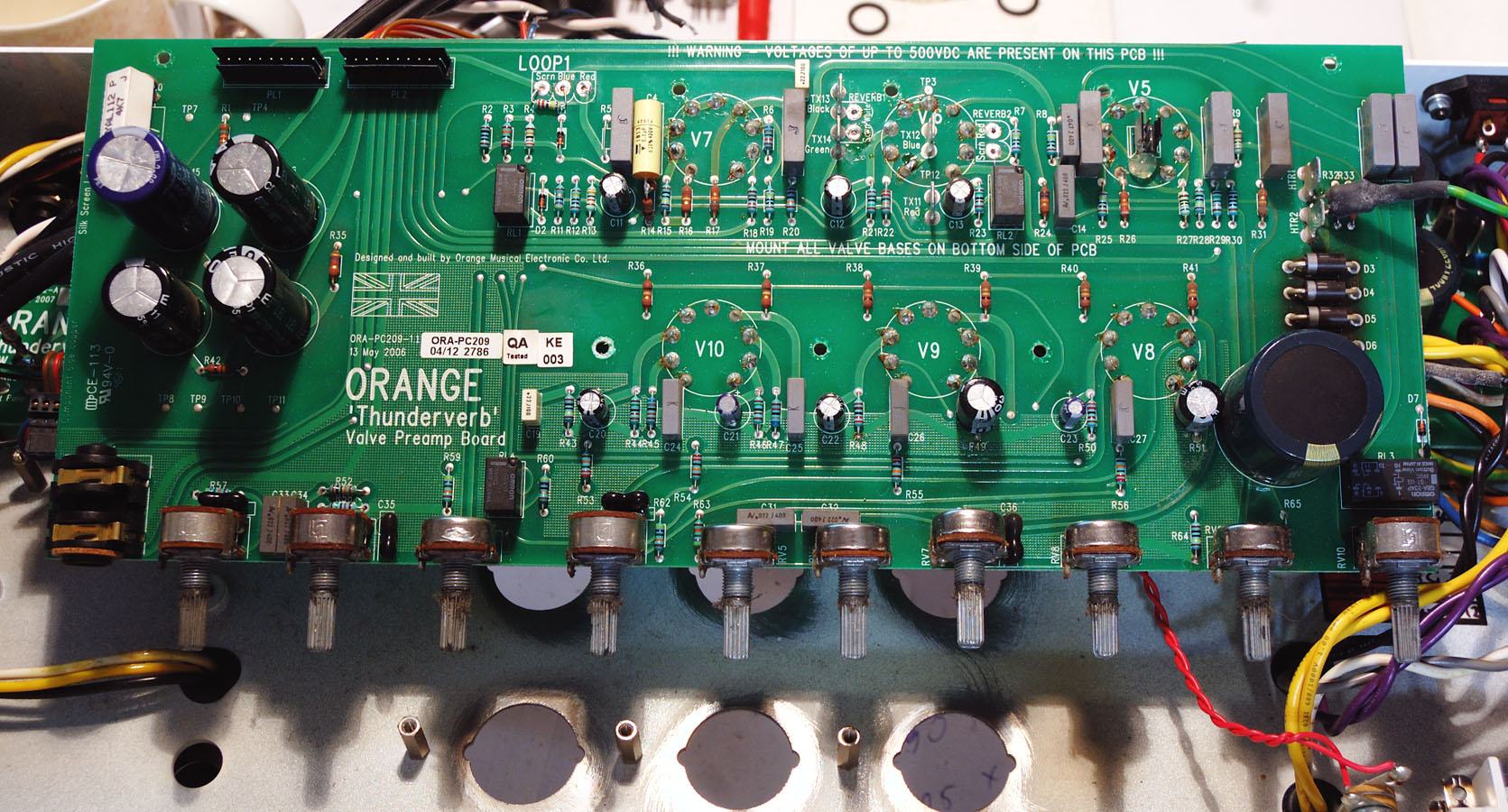

Нашлась вот такая фотка mk2.


Поиски продолжаются)

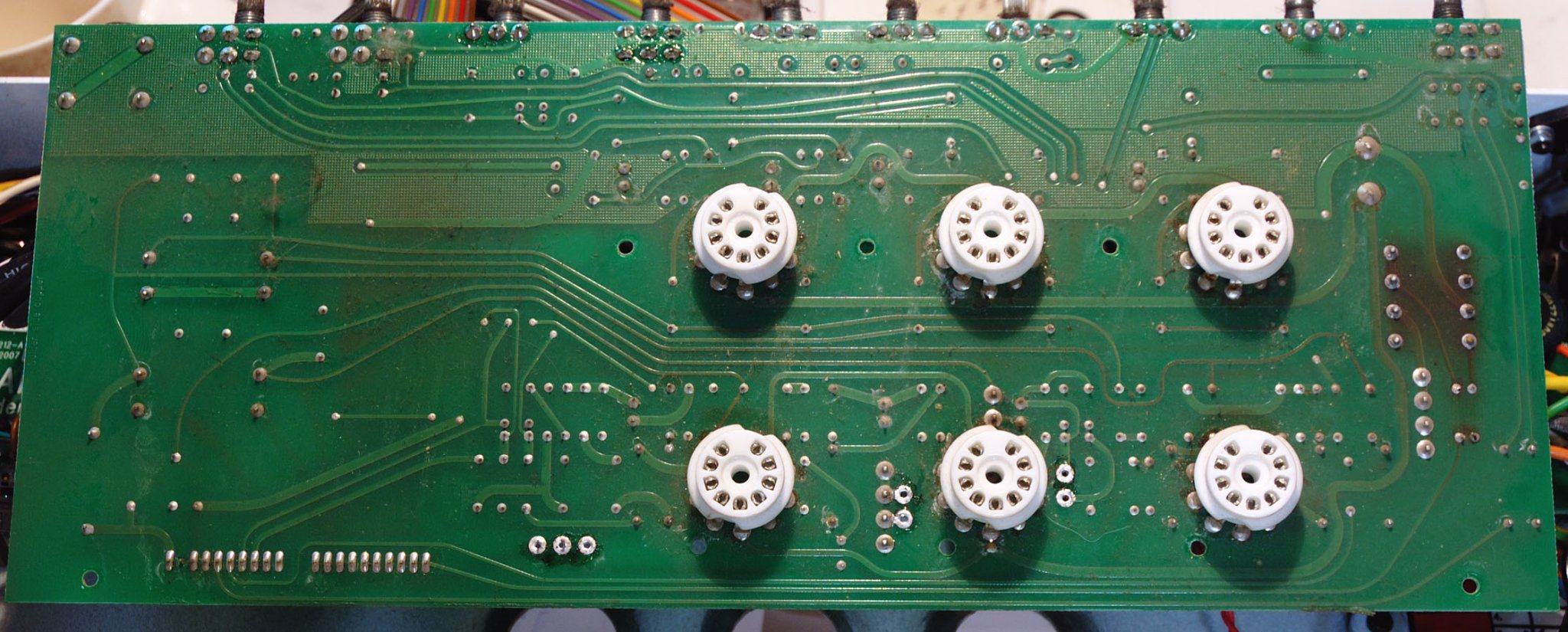

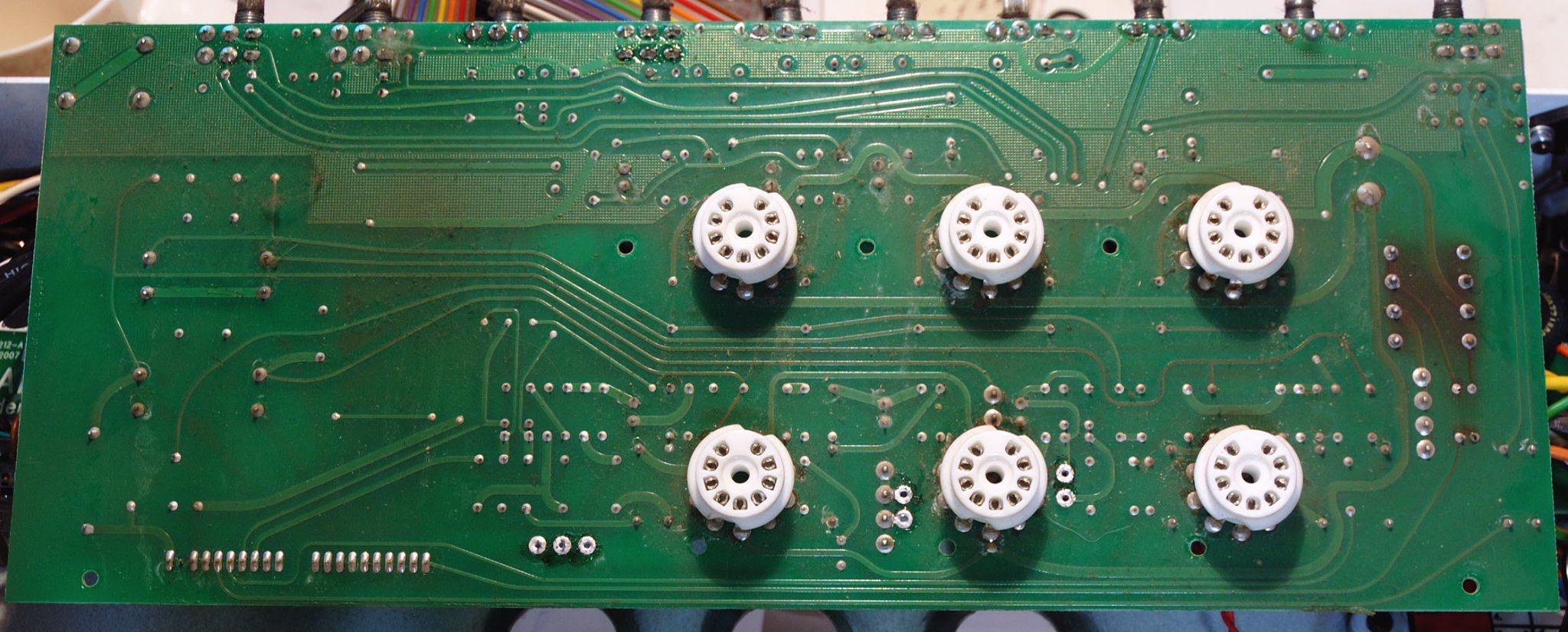

А это фото обратной стороны thunderverb и похоже что здесь накал разведен на плате, а не как в rv mkII проводочками
« Последнее редактирование: Октября 16, 2024, 07:52:34 от mahmut »

Оффлайн Пол-октавы

  • Эксперт
  • *****
  • Сообщений: 2162
  • Шансон - это когда плохому человеку хорошо.
    • Пол-октавы представляет...
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #18 : Октября 16, 2024, 07:48:16 »
OR50 ещё интереснее, имхо.

Оффлайн mahmut Автор темы

  • Новичок
  • *
  • Сообщений: 55
  • GuitarPlayer.Ru fan!
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #19 : Октября 21, 2024, 22:56:07 »
В общем как-то так получилась плата преампа. Осталось доделать полигоны земли на обратной стороне и перепроверить на соответствие схемам. Вариант неокончательный :)



Оффлайн mahmut Автор темы

  • Новичок
  • *
  • Сообщений: 55
  • GuitarPlayer.Ru fan!
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #20 : Ноября 10, 2024, 16:21:48 »
Доделал лейки, в том числе попробовал повторить мощник rockerverb mkII 50w.







Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96761
  • Санкт-Петербург
    • AZG CUSTOM
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #21 : Ноября 10, 2024, 19:19:54 »
За усердие  :plus-one:

Оффлайн mahmut Автор темы

  • Новичок
  • *
  • Сообщений: 55
  • GuitarPlayer.Ru fan!
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #22 : Ноября 25, 2024, 18:32:20 »
AZG, пасиб :)
Небольшое обновление)




Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96761
  • Санкт-Петербург
    • AZG CUSTOM
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #23 : Ноября 25, 2024, 20:29:14 »
mahmut, Да я вижу, дело пошло на широкую ногу! ;)

Оффлайн mahmut Автор темы

  • Новичок
  • *
  • Сообщений: 55
  • GuitarPlayer.Ru fan!
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #24 : Ноября 26, 2024, 12:16:17 »
AZG, затянуло в это дело конкретно ;D
 Алексей Ф, кажется, это твои фотки.
Почти все получилось повторить, но расхождения местами есть.





Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2284
  • GuitarPlayer.Ru fan!
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #25 : Ноября 26, 2024, 19:22:14 »
Да, судя по рм мои). Вот еще, буквально на днях

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96761
  • Санкт-Петербург
    • AZG CUSTOM
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #26 : Ноября 26, 2024, 22:13:01 »
mahmut, Плохо скопировал! Где тонны флюса, клея и подгар платы?

 :plus-one:

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1992
  • Новосибирск.
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #27 : Ноября 27, 2024, 03:14:38 »
А в Спринте можно сделать плавные совецкие линии на печатной плате  :rolleyes:?

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #28 : Ноября 27, 2024, 03:29:45 »
major73727, А что, на крутых поворотах электроны из проводника вылетают? :)
В 6.0 с наскока не нашёл ???

Оффлайн Лёха2009

  • Эксперт
  • *****
  • Сообщений: 1327
Re: Orange Rockerverb, Thunderverb ищу фото
« Ответ #29 : Ноября 27, 2024, 03:43:04 »
major73727, только если груг/дуга выбрать
