Всем привет!
Недавно я нарушил клятву (о ней подробнее тут:
https://guitarplayer.ru/index.php?topic=213672.0 ) и спаял забавную вещицу - германиевый овердрайв. То есть не фуз, а именно овердрайв! Схему нашел в одной древней книжке по полупроводниковой схемотехнике (называлась книжица "Приемно-усилительные устройства на полупроводниках" или как-то так, издана в Киеве в 1980, если не ошибаюсь, году). Схема, как оказалось, была довольно популярна в сове время (вывод следует из ответа Lion под нумером 26, схема содержится там же:
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1310851472/20 ). Оригинальный прибор был рассчитан на работу с вялыми советскими датчиками, а также содержал в себе простейший шумоподавитель на паре диодов.
Своими дрожащими ручонками я осмелился внести в схему кое-какие изменения:
1. Убрал шумоподавитель. Шумоподавитель - для девок, настоящие мужики играют без него.
2. Убрал потенциометр обозначенный на оригинальной схеме как "Длительность", и вставил его между 1 и 2 каскадами, получив в итоге регулятор гейна.
3. Уменьшил емкость входного конденсатора.

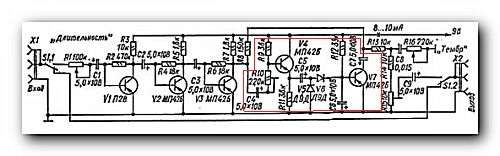

В итоге схема приобрела вот такой вид:
Эти изменения я внес в схему несколько интуитивно, без надлежащего научного подхода, но все закончилось хорошо - на выходе получилась хорошая примочка с весьма неплохим звуком (данное утверждение справедливо для классического Стратокастера с синглами - он звучит просто великолепно, но вот нечто похожее на Лес Пол, не зазвучало, однако это можно вылечить, см. ниже). Изделие отдает сыростью и имеет некоторый потенциал для усовершенствования, как то:
1. На вход имеет смысл влепить повторитель (эмиттерный или истоковый, я склоняюсь ко второму), что позволить хреновине адекватно работать с высокомными датчиками;
2. Вместо одного входного кондера можно поставить галетник с кучкой конденсаторов разных номиналов (должно быть забавно);
3. Имеется крайняя насущная необходимость переделать ТБ - родной никуда не годится ибо пределы регулировки крайне малы, почти не сказывается на звуке, хотя эффект какой-то есть;
4. Подпереть регулятор гейна резистором небольшого номинала, чтобы при ручке выкрученной на минимум сигнал не пропадал;
5. Прочее (схема весьма напоминает Биг Мафф, следовательно информация о том, что где покрутить будет полезна:
http://www.kitrae.net/music/big_muff_guts.html Здесь более чем подробно описано какой элемент на что влияет.
6. В дополнение к п. 1 - возможно стоит убрать регулятор гейна вовсе, а регулировать этот параметр потенциометром, включенным вместо подстроечника R11, регулировка должна быть более адекватной, но это лишь предположение, которое я не проверял. подстроечник регулирует сустейн, что ли, не знаю как точно это обозвать.
Личные впечатления:
Я доволен. Волею судеб в моем распоряжении имеется классный старый страт, с которым эта примочка поет и пляшет. Возможно результат так не впечатлил бы меня с другим веслом. Со стратом прибор звучит солидно, мощно, можно играть хоть соло, хоть ритм. В дальнейшем планирую внести в конструкцию описанные выше изменения, доведу ее до ума и попробую поиграть через примочку на ЛП, надеюсь наследие СССР меня не подведет.
За сим откланяюсь.
