Всем привет. Глядя, как люди создают усилители, только потому, что у них есть ручки от Маршалла, подумалось, а не сотворить ли мне тоже что-нибудь? Гитарист вскользь упомянул про вышеозначенный девайс, и полез я по просторам интернета в поисках схемы. В итоге практически сразу натыкаюсь на http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1358976376/0
Вспоминаю, что хотел сделать ди-бокс, и для него уже успел накрутить транс 12:1 и решил - соберу-ка я сей Палмер. Вчера весь день крутил катушки и транс. Донорами было все, что под руку попалось. А попались транс на феррите от компового БП и два трансика на каком-то железе (по внешнему виду на пермаллой не похоже) с бешеной проницаемостью (от куда я их выпаял - не помню, возможно, стояли на плате бесперебойника или монитора), и пошел в ход дежурный транс от микроволновки Ах, да! для входной индуктивности применил катушку из-под припоя
В итоге за день накручено суммарно почти 6000 витков проводом 0,1 мм. Катушки мотались для прикидки витков по 500, измерялась индуктивность, и исходя из замеров производился перерасчет витков, а далее подстройка методом отмотки лишних витков. Единственное, входной транс получился не 2:1, а 1,5:1 - я сначала намотал две секции по 1000 витков (разогнался как-то), в итоге на первичку осталось место только под 1500 витков.

Сегодня занялся соплестроем, дабы собрать в кучу все это барахло и прикинуть на практике - оно вообще работает или нет?

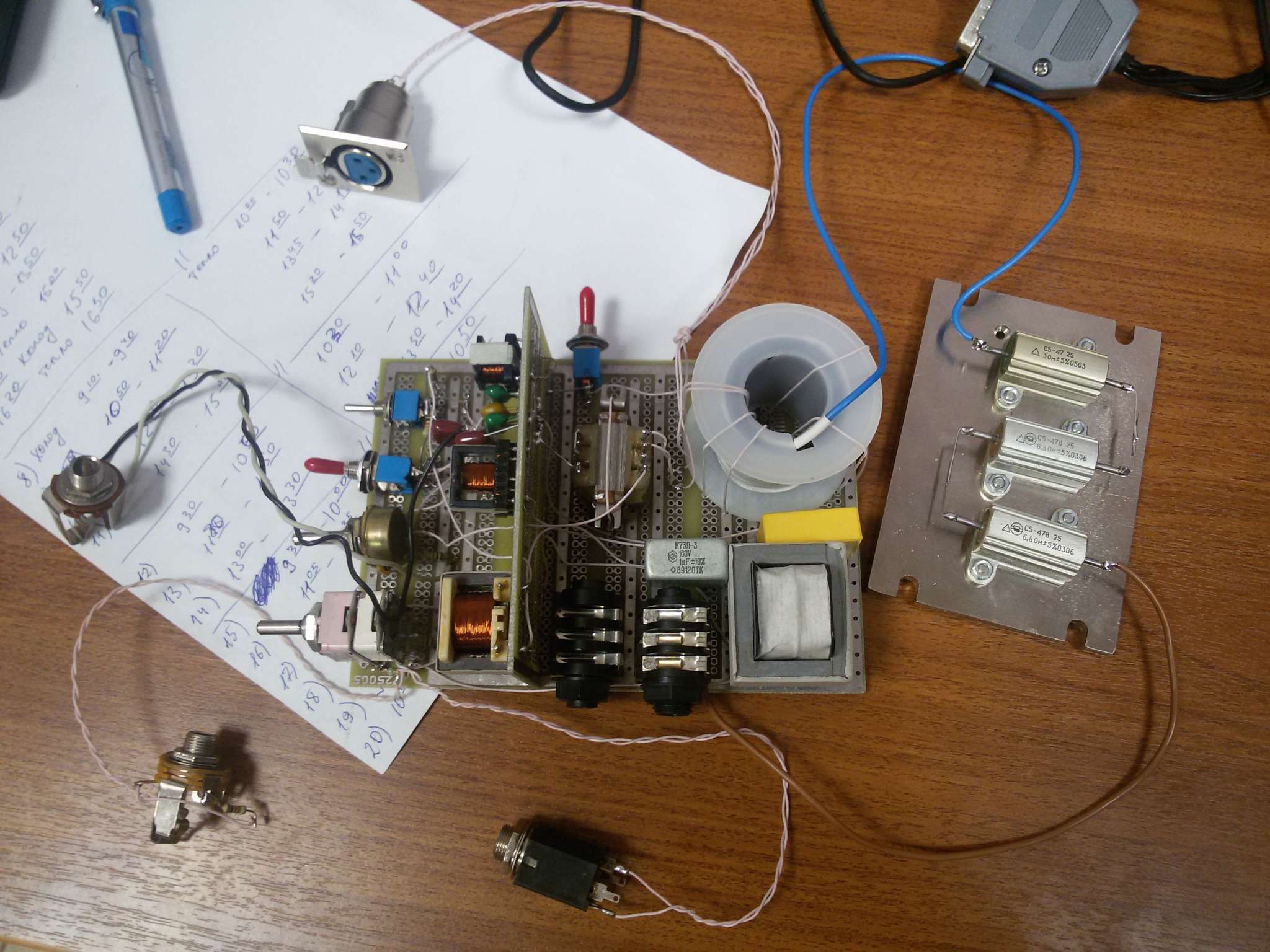

Сразу говорю - помидорами не кидать, таким прибор не останется. Был собран макет, который подлежит разборке, как только я найду нормальный корпус.


Итак. Принес на репточку и подключил к своему JCM800, после Палмера прямиком в пульт, с него в усилитель "Венец", и в такие же колонки  Ну, извините - что есть - то есть.
В итоге после добавления чуть-чуть высоких на пульте звук стал таким же, как и из Маршалловского кабинета. Гитарист поиграл, залил слюной ковер, и дал приказ - срочно оформлять в корпус

Вобщем, можете повторять, вполне недурственно.
Как найду корпус, займусь трансплантацией. Фотки обещаю.
Если получится, сделаем запись гитары с кабинета микрофоном Shure SM-58 и с Палмера в линию, для сравнения.

Так-то, как понимаю, он хорош не только для тихой записи. В концертной деятельности тоже не плох, чтобы микрофоны к кабинетам не тыркать.

... и добавил:

Кстати, да! По просьбе моего гитариста был вкрячен разъем для подключения к девайсу всяческих педалей, чтобы юзать его как слабосигнальный Di-box-спикерсимулятор. Разъем вкрячен параллельно обмотке линейного выхода. Работает, но уровень сигнала сильно падает, думаю перемотать транс, чтобы реализовать нормально эту идею.

WALLY, Нужен транс на пермаллое, где-то 1:12

WALLY,  вариант раз - намотать самому.
Вариант два - выдрать из микрофонного усилителя какого-нибудь пульта.
Вариант три - купить.  Тот же Jensen JT-115K-E

Есть еще вариант - собрать буфер на половике или опере. Но это уже с питанием. Есть один афигенный инструментальный опер INA217. Рекомендую.

Dying Fetus, Индуктивность нужна высокая, иначе частотный диапазон никакучий будет. А ферриты для звуковых трансов особо не канают. Катухи под фильтра на средние частоты - еще с пивком пойдут. Собственно, в палмере катушки на феррите. Помню, делал для басосиста преамп Ампеговский, там на СЧ тоже катушка на феррите (я на колечке мотал, народ на броневом сердечнике)

Dying Fetus, Если делать только линейный выход и выход несимметричный с спикерсимулятора - можно смотреть и делать, транс на пермаллое только на микрофонный симметричный выход.

Proks206, Да, сердечник не плохой. Индуктивность маловата, но... Маловата она для усилков класса "Высокий конец", тут-то разговор про гитары, там от 20 Гц и не надо Вобщем - надо пробовать, если совсем печально будет - пускать под перемотку.
