Re: параллельное подключение
« Ответ #150 : Ноября 05, 2013, 13:16:03 »
ммм, нет, от напряжения особо не зависит. ) по крайней мере в данном устройстве и при данном разбросе.

Оффлайн Дмитрий Желнов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 427
Re: параллельное подключение
« Ответ #151 : Ноября 05, 2013, 13:17:51 »
Цитата: Tander от Ноября 05, 2013, 13:16:03
ммм, нет, от напряжения особо не зависит. ) по крайней мере в данном устройстве и при данном разбросе.
а на что тогда влияет 9 или 12 v ?

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: параллельное подключение
« Ответ #152 : Ноября 05, 2013, 13:22:11 »
Просто я все схемы адаптирую под 2 питания - 9 или 12. чтобы в случае подключения к более высоковольтному бп - ничо не сгорело. ) у тебя я так понимаю 7809 будет стоять? вот и не парься с этим вопросом :)

Оффлайн Дмитрий Желнов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 427
Re: параллельное подключение
« Ответ #153 : Ноября 05, 2013, 13:33:32 »
Цитата: Tander от Ноября 05, 2013, 13:22:11
Просто я все схемы адаптирую под 2 питания - 9 или 12. чтобы в случае подключения к более высоковольтному бп - ничо не сгорело. ) у тебя я так понимаю 7809 будет стоять? вот и не парься с этим вопросом :)
ну вообще и то и то планируется, потому как кейк и r-1 кушают 12v? а зум 9v
так реально или оно неправильно?


« Последнее редактирование: Ноября 05, 2013, 13:42:32 от Дмитрий Желнов »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: параллельное подключение
« Ответ #154 : Ноября 05, 2013, 13:35:10 »
зум, насколько я помню,  можно спокойно питать 12вольтами тоже. равно как и R1 - 9ю вольтами. ))
 последнее - не правильно.
« Последнее редактирование: Ноября 05, 2013, 13:50:19 от Tander »

Оффлайн Дмитрий Желнов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 427
Re: параллельное подключение
« Ответ #155 : Ноября 05, 2013, 13:52:16 »
ну и посоветуйте, туда предохранитель надо? если да то куда? на выходы трансформатора?

... и добавил:

Цитата: Tander от Ноября 05, 2013, 13:35:10
последнее - не правильно.
до редактирования или после?
если после то что неправильно? как тогда работает разветвитель питания для педалей?
« Последнее редактирование: Ноября 05, 2013, 13:58:41 от Дмитрий Желнов »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: параллельное подключение
« Ответ #156 : Ноября 05, 2013, 14:05:57 »

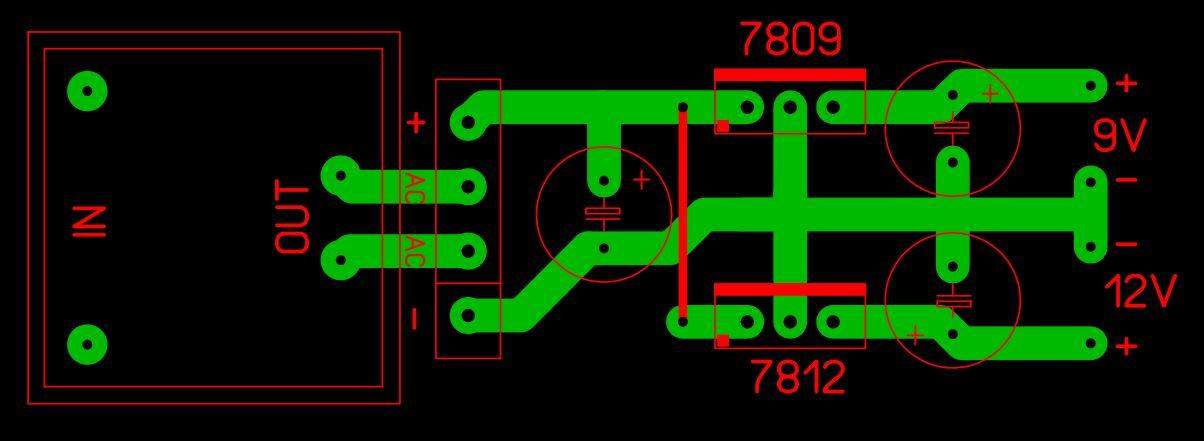

Не, технически то оно работать будет... только вот немного неправильно сама плата разведена. Вот так более правильно.
977204-0

на 7809 - радиатор обязательно (падение около 5 вольт на ней - будет тепло отдавать хорошо) на 7812 - по усмотрению - будет грется ощутимо - радиатор. Хотя там падение будет около 3х вольт - должно быть нормально. Трансформатор - с выходом на 12вольт. После выпремления и конденсатора - получишь с него около 15,4В - что очень хоршо для стабилизаторов (разница напряжений на входе и выходе стабилизаторов не должна быть меньше 2В).

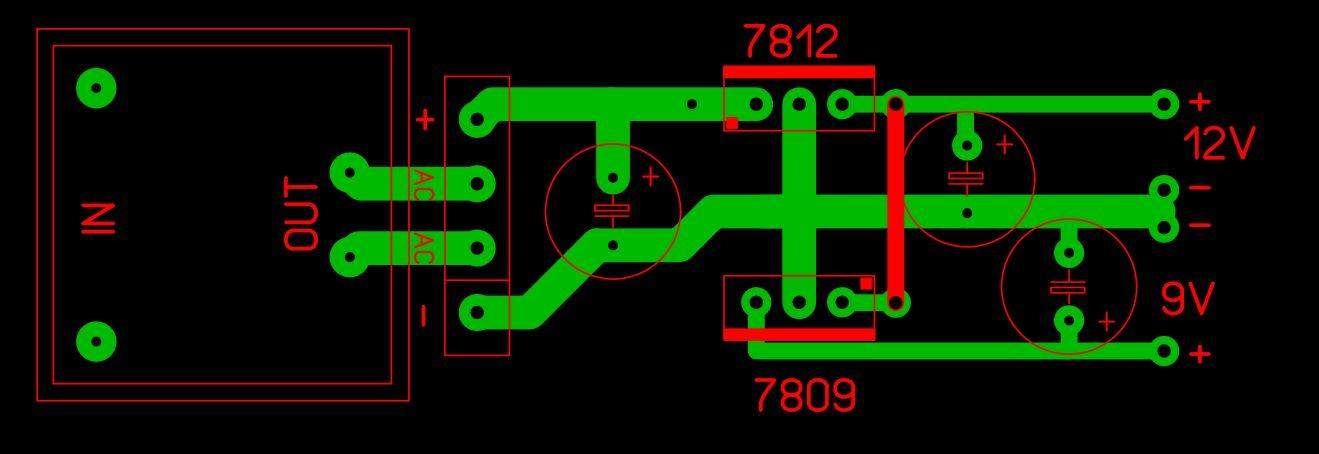

Может быть и так как ты хочешь - стабилизировать 9в уже после 12ти - падение напряжения на стабилизаторе будет меньше - грется он тоже будет меньше, и несколько удобнее радиаторы цеплять )

977206-1
« Последнее редактирование: Ноября 05, 2013, 14:15:06 от Tander »

Оффлайн Дмитрий Желнов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 427
Re: параллельное подключение
« Ответ #157 : Ноября 05, 2013, 16:31:55 »

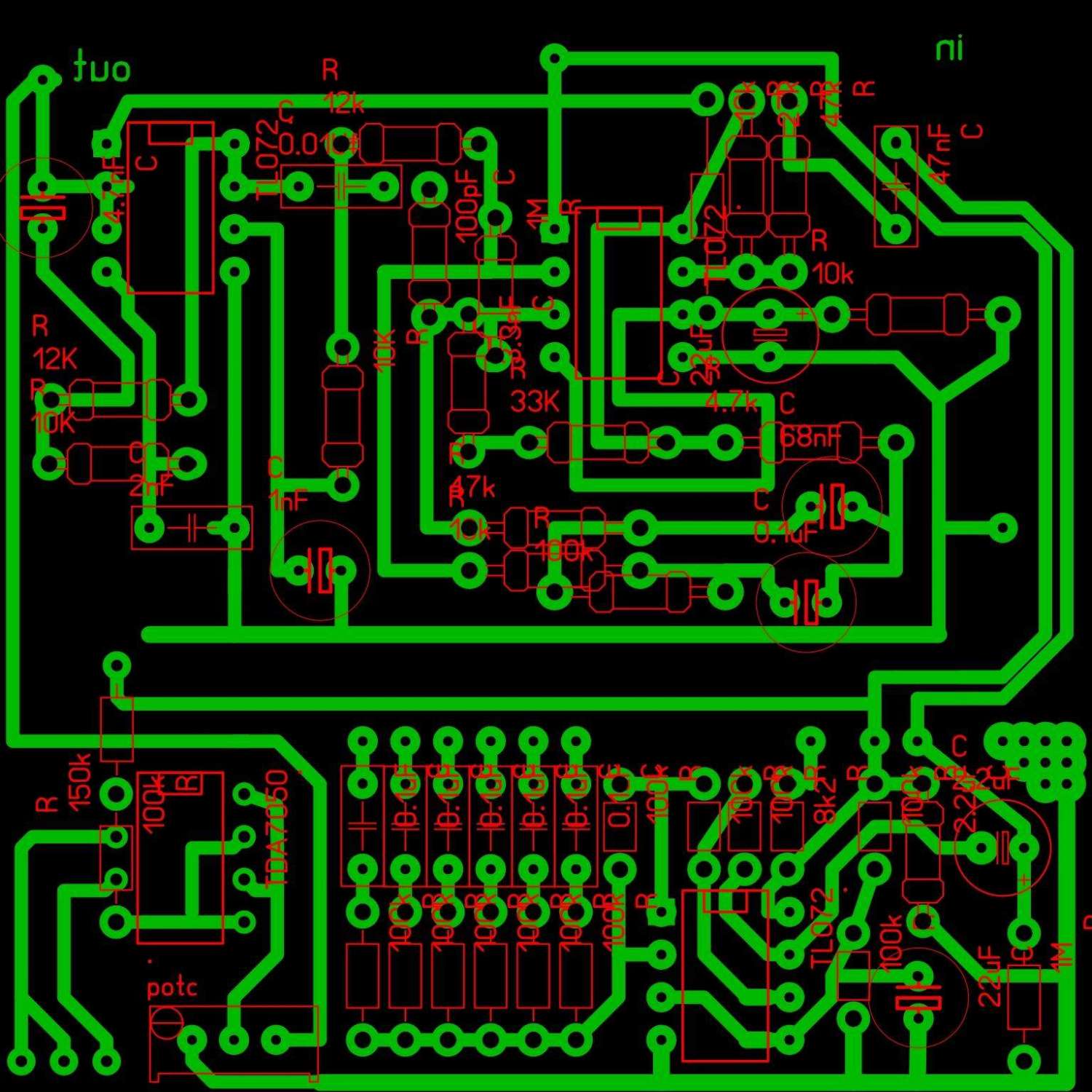

красная линия это перемычка?

... и добавил:

чейта я с входом в тда7050 с потца затупил

... и добавил:

и почему то меня терзают мысли, что я напутал
« Последнее редактирование: Ноября 05, 2013, 18:36:23 от Дмитрий Желнов »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: параллельное подключение
« Ответ #158 : Ноября 05, 2013, 21:38:42 »
оставь тда7050 для навесного - ее можно снизу на пот приклеить - и вся радость. ))

... и добавил:

Красная - это перемычка.

Оффлайн Дмитрий Желнов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 427
Re: параллельное подключение
« Ответ #159 : Ноября 06, 2013, 04:52:27 »
Цитата: Tander от Ноября 05, 2013, 21:38:42
оставь тда7050 для навесного - ее можно снизу на пот приклеить - и вся радость. ))

... и добавил:

Красная - это перемычка.

место на плате все равно есть  ??? почему бы и нет? или я неправильно нарисовал?
корпус металл брать? или пластик пойдет? если металл как правильно минус вешать на корпус или нет?
« Последнее редактирование: Ноября 06, 2013, 04:55:48 от Дмитрий Желнов »

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1855
  • Еще один соберу - и всё...
    • Мой блог
Re: параллельное подключение
« Ответ #160 : Ноября 06, 2013, 06:26:40 »
Цитата: Дмитрий Желнов от Ноября 06, 2013, 04:52:27
место на плате все равно есть  ??? почему бы и нет? или я неправильно нарисовал?
корпус металл брать? или пластик пойдет? если металл как правильно минус вешать на корпус или нет?
Корпус лучше металлический - и экранирование будет, да и прочнее.
"Минус вешать на корпус" только в одном месте, иначе земляная петля получится. Нужно учесть, что если гнезда металлические, то они тоже будут минусом на корпусе.

Оффлайн Дмитрий Желнов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 427
Re: параллельное подключение
« Ответ #161 : Ноября 06, 2013, 06:43:20 »
Цитата: Mepk от Ноября 06, 2013, 06:26:40
Корпус лучше металлический - и экранирование будет, да и прочнее.
"Минус вешать на корпус" только в одном месте, иначе земляная петля получится. Нужно учесть, что если гнезда металлические, то они тоже будут минусом на корпусе.
то-есть у меня 6 джеков, это уже больше чем 1

... и добавил:



... и добавил:

TDA7050 чем заменить можно?
« Последнее редактирование: Ноября 06, 2013, 08:03:54 от Дмитрий Желнов »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: параллельное подключение
« Ответ #162 : Ноября 06, 2013, 10:27:25 »
а зачем заменять? нету чтоль????

... и добавил:

Нарисовал кстати неправильно.
смотри схему. И не стоит лепить в одно отверстие ногу от микросхемы и резистор. сделай нормально 2 пятки, и соедени их дорожкой.
« Последнее редактирование: Ноября 06, 2013, 10:29:04 от Tander »

Оффлайн Дмитрий Желнов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 427
Re: параллельное подключение
« Ответ #163 : Ноября 06, 2013, 10:48:04 »
Цитата: Tander от Ноября 06, 2013, 10:27:25
а зачем заменять? нету чтоль????

... и добавил:

Нарисовал кстати неправильно.
смотри схему. И не стоит лепить в одно отверстие ногу от микросхемы и резистор. сделай нормально 2 пятки, и соедени их дорожкой.
по поводу схемы, у меня проблемы из-за зеркального отображения обратной стороны, путаюсь сильно
у ерасова нет, в чипе из-за "все по 20 штук" сумма кругленькая вылазит...
« Последнее редактирование: Ноября 06, 2013, 10:50:03 от Дмитрий Желнов »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: параллельное подключение
« Ответ #164 : Ноября 06, 2013, 10:56:15 »
хм, а почему у меня в чип-дипе получается одну купить?
