Так сделай делитель на других резисторах, которые используются в схеме например того же симулятора, например 47K и 33K. Или - если будешь точно питать плату микшера и симулятора 9ю вольтами - то просто поставь делитель на двух любых одинаковых резисторов - получишь половину питания на выходе из него.

Дмитрий Желнов, купи на смб детали

Дмитрий Желнов, купи на смб детали

там разве есть микросхема тда 7050?


... и добавил:

Аналога TDA7050 Нету. Все остальное уже имеет кучу обвеса. она стоит 2-4 бакса, поищи где-то - интернет большой..

если нет то и смысла особого нет, все равно за доставку платить, так что 2 посылки просто бцдет, одна из чипа другая у ерасова, все равно дешевле чем все в чипе

КР1054УН1, КФ1054УН1, AN7050, - можешь попробовать их поискать, вроде как так же по обвесу, чуть иначе по характеристикам, но работать будет.

уже заказал 2 посылки, аналоги я сразу в инете посмотрел, думал может чем заменить можно не совсем стандартным

... и добавил:

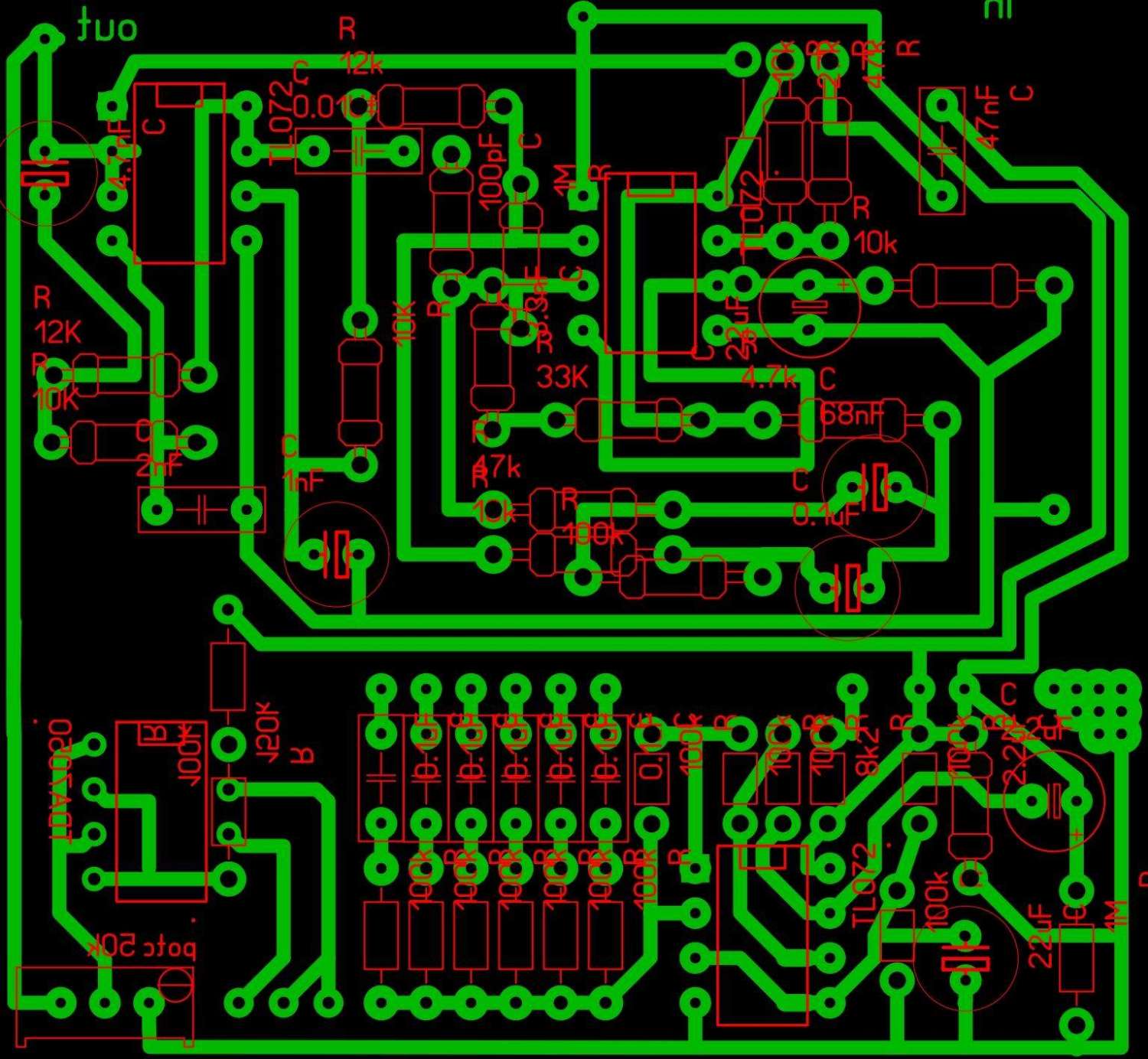

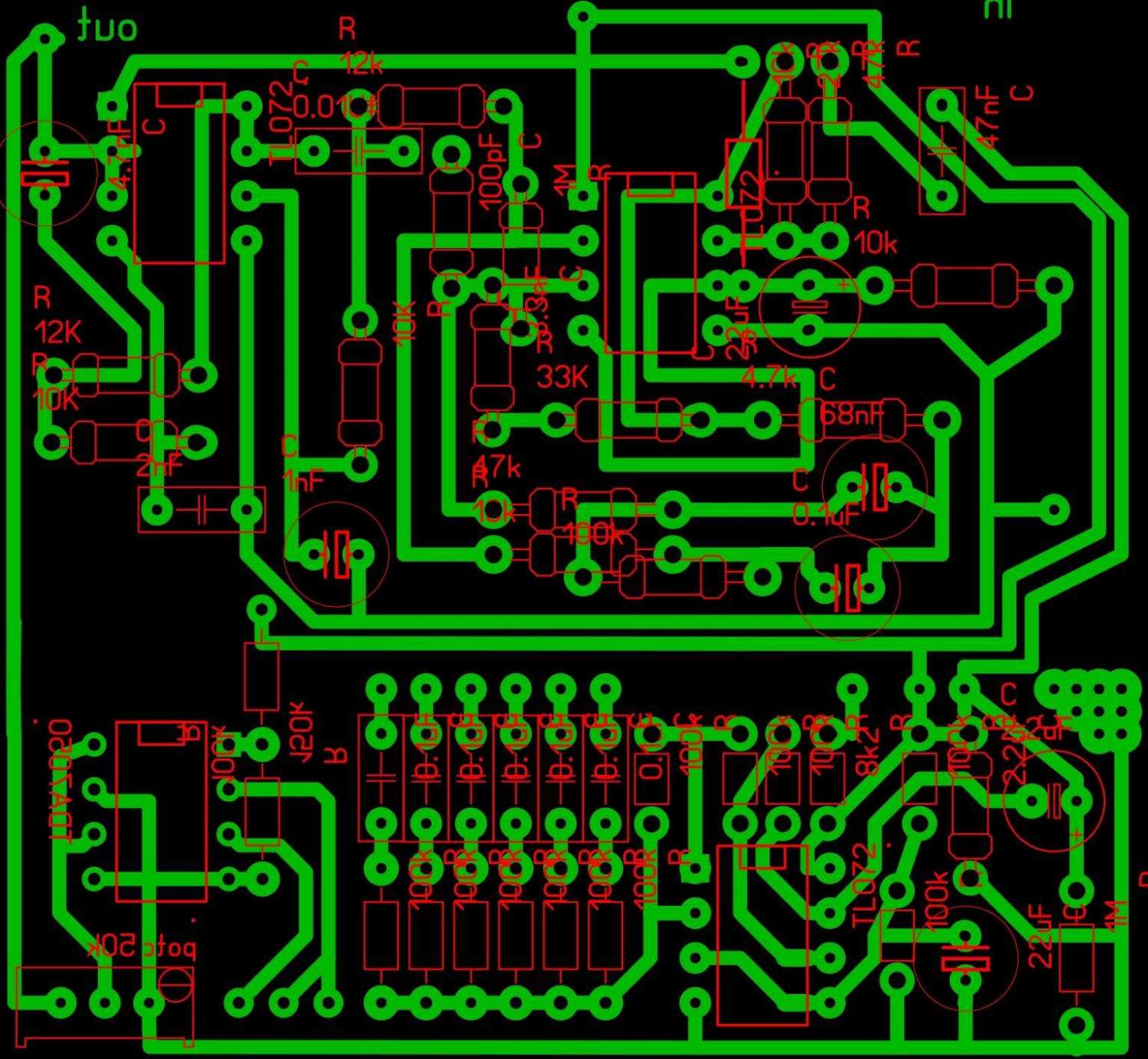

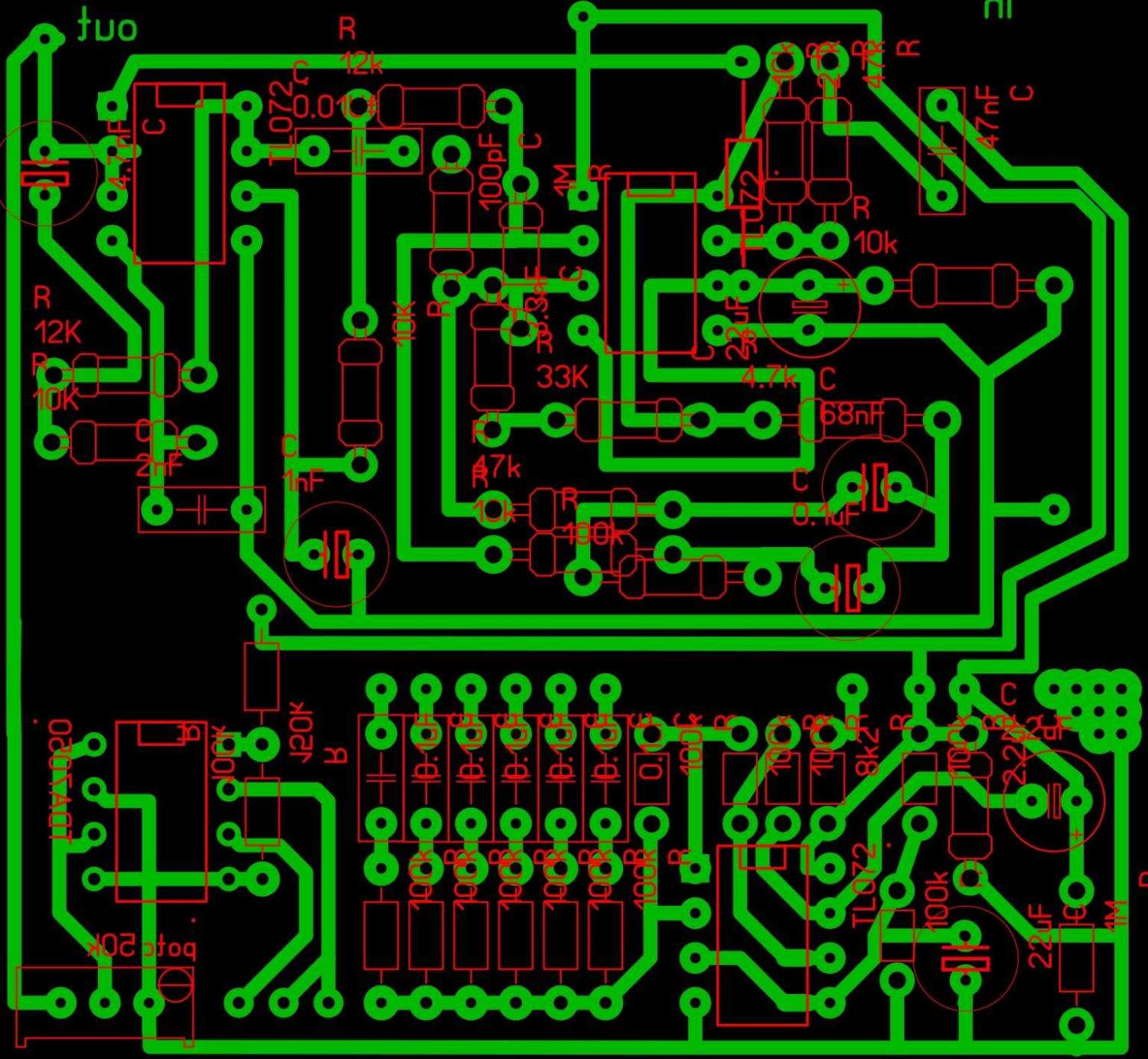

по поводу схемы преда, я стороны микросхемы попутал?

преда? если ты о усилителе для ушей - да, попутал стороны. если смотреть на микросхему сверху - первый вывод - верхний левый. В спринт лейауте ты смотришь на детали сверху.

ну он же предусилитель для наушников?) или полноценный усилитель?) я уже запутался в них, кстати схема с кота? Вариант второй - страшно дешевый и отвратительно простой.

... и добавил:

если собрать как щас есть(поправить конечно схему усилителя), выход с микшера и выход с усилителя будут работать на постоянку? в смысле будет работать и то и другое

на разрыв сигнала буду ставить тумблер, вопрос, можно ли оставить постоянное питание на кабсим и усилитель?

можно конечно, только вопрос - а зачем тумблер? пусть себе работает усилитель с кабсимом, без нагрузки они ничего не кушают почти, да и на сигнал не влияют.

ну если не влияют то пожалуй да лучше оставить
