Автор Тема: параллельное подключение (Прочитано 12628 раз)

Дмитрий Желнов · « **Ответ #180 :** Ноября 06, 2013, 19:18:27 »

землю наверное где то потер общую когда переделывал

... и добавил:

как определить что это за трансформатор?

0393-01
стоит на плате принтера хп2015

Tander · « **Ответ #181 :** Ноября 07, 2013, 15:46:22 »

с платы БП от компа или принтера - не вытянуть трансформатора для блока питания твоего устройства. Там только импульсник на феррите.
Тебе нужен обычный понижающий трансформатор, 220V/12V, если хочешь питать зум, Р1, микшер и иметь запас на пару педалек - то трансформатора на 500мА (5-7ватт) на вторичке с головой хватит. Посмотри какие-то небольшие трансформаторы для печатного монтажа - они не дорогие, но и при этом - вполне нормальные. ТрансЛед тот же - в районе 150-200 рублей.

Дмитрий Желнов · « **Ответ #182 :** Ноября 07, 2013, 15:53:21 »

Цитата: Tander от Ноября 07, 2013, 15:46:22

с платы БП от компа или принтера - не вытянуть трансформатора для блока питания твоего устройства. Там только импульсник на феррите.
Тебе нужен обычный понижающий трансформатор, 220V/12V, если хочешь питать зум, Р1, микшер и иметь запас на пару педалек - то трансформатора на 500мА (5-7ватт) на вторичке с головой хватит. Посмотри какие-то небольшие трансформаторы для печатного монтажа - они не дорогие, но и при этом - вполне нормальные. ТрансЛед тот же - в районе 150-200 рублей.

я уже заказал который ты советовал, просто сегодня на работе надвепнулся 2015, а у меня их пара еще дохлых валяется

Tander · « **Ответ #183 :** Ноября 07, 2013, 16:30:24 »

от комповой техники мало что подходит.. мосты, диоды, транзисторы мощные - да, еще где-то можно использовать, но остальное - очень сложно.

Дмитрий Желнов · « **Ответ #184 :** Ноября 07, 2013, 17:15:58 »

ну все, ждем посылки

Tander · « **Ответ #185 :** Ноября 22, 2013, 10:17:33 »

и как там?
дождались?

Дмитрий Желнов · « **Ответ #186 :** Ноября 24, 2013, 16:18:25 »

приветствую, да забрал в начале недели еще, но небыло времени заниматься совсем (да и у компа жесткий один отелился в добавок) в течении следующей недели планирую заняться если время позволит, ко всему прочему не привезли под заказ панельки, так что их заказывал по второму разу....зарекся с местными связываться (панельки под микросхемы и стабилизатор в пути)

... и добавил:

Цитата: Tander от Ноября 05, 2013, 14:05:57

Не, технически то оно работать будет... только вот немного неправильно сама плата разведена. Вот так более правильно.
(Ссылка на вложение)

на 7809 - радиатор обязательно (падение около 5 вольт на ней - будет тепло отдавать хорошо) на 7812 - по усмотрению - будет грется ощутимо - радиатор. Хотя там падение будет около 3х вольт - должно быть нормально. Трансформатор - с выходом на 12вольт. После выпремления и конденсатора - получишь с него около 15,4В - что очень хоршо для стабилизаторов (разница напряжений на входе и выходе стабилизаторов не должна быть меньше 2В).

что то я туплю как то, а где здесь стабилизатор? или его нет на схеме? или он не нужен?

Может быть и так как ты хочешь - стабилизировать 9в уже после 12ти - падение напряжения на стабилизаторе будет меньше - грется он тоже будет меньше, и несколько удобнее радиаторы цеплять )

(Ссылка на вложение)

туплю что то по черному...

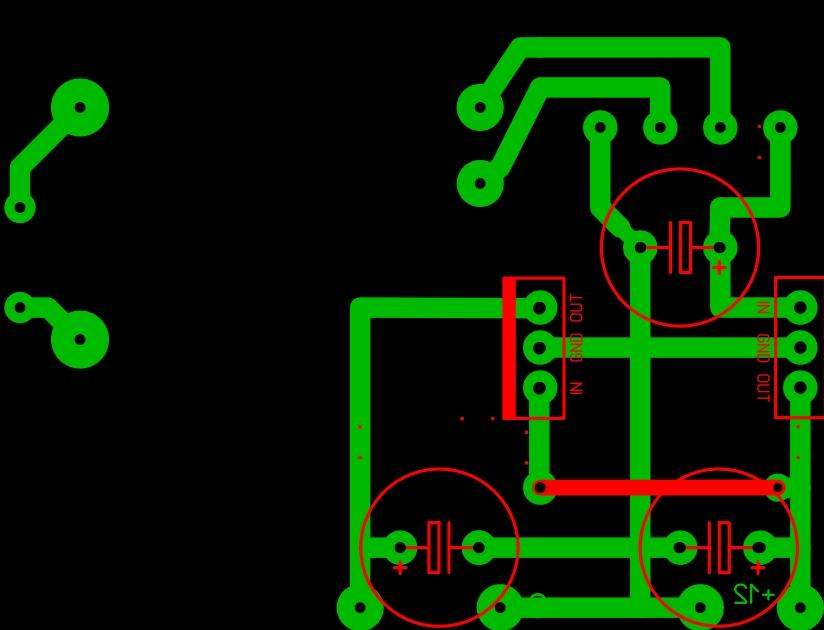

развел платку под бп, под трансформатор

Дмитрий Желнов · « **Ответ #187 :** Ноября 26, 2013, 08:27:53 »

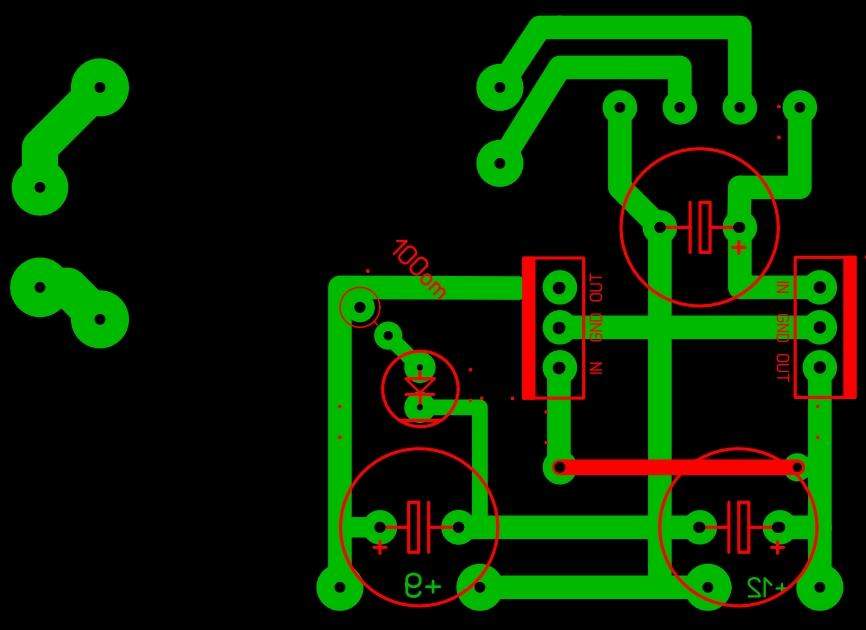

такое подключение светодиода верное?

... и добавил:

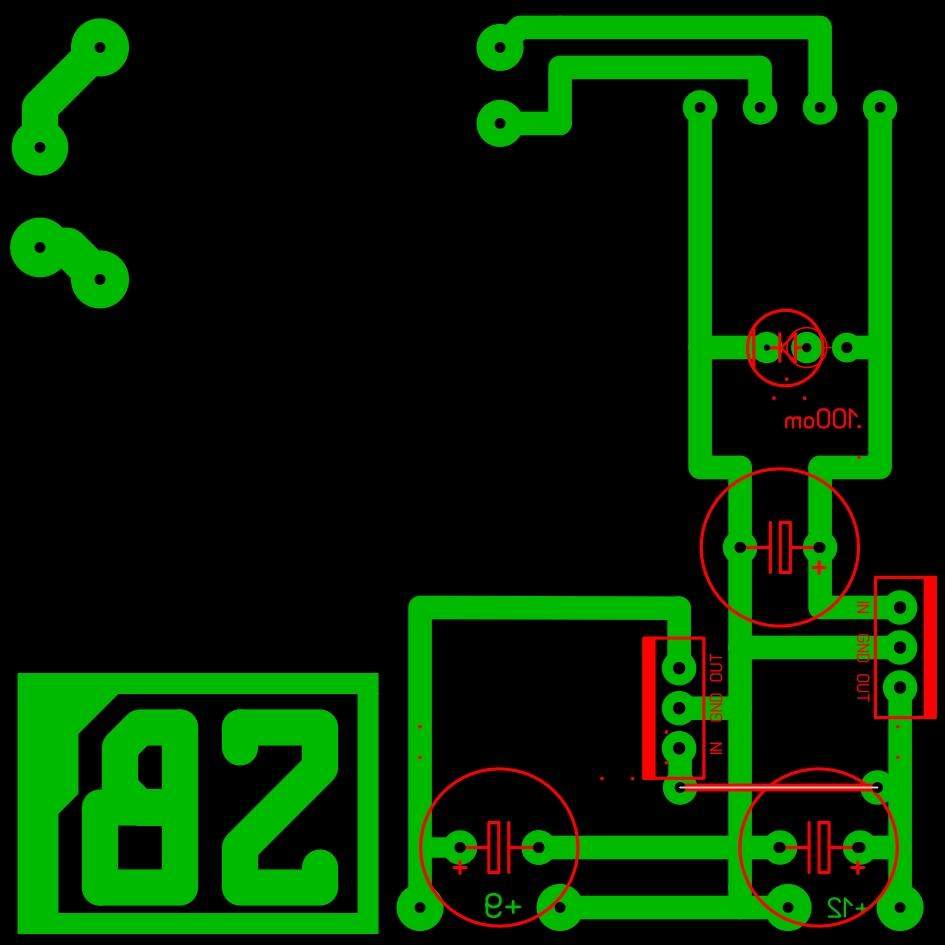

или так правильнее?

Tander · « **Ответ #188 :** Ноября 26, 2013, 15:00:04 »

да, только та мне 100 ом, а как мнимум 1К, ну и дорожку до стабилизатора то доведи... что за стабы? 7809/7812?

... и добавил:

лучше чтобы диод был уже после стабилизированного напряжения, мне кажется, чтобы не влиять на работу стабилизатора.

Dying Fetus · « **Ответ #189 :** Ноября 26, 2013, 15:22:18 »

Дмитрий Желнов, ну можно как-то компактнее ужать, что ли

Дмитрий Желнов · « **Ответ #190 :** Ноября 26, 2013, 16:16:10 »

Цитата: Dying Fetus от Ноября 26, 2013, 15:22:18

Дмитрий Желнов, ну можно как-то компактнее ужать, что ли

трансформатор не дает, на картонке распечатал и навтыкал что под ругой было из деталей

... и добавил:

Цитата: Tander от Ноября 26, 2013, 15:00:04

да, только та мне 100 ом, а как мнимум 1К, ну и дорожку до стабилизатора то доведи... что за стабы? 7809/7812?

... и добавил:

лучше чтобы диод был уже после стабилизированного напряжения, мне кажется, чтобы не влиять на работу стабилизатора.

на деле и до и после разводку сделал

7809 и 7812
и до какого стаба не довел? а первая картинка, исправил уже, на второй видно

... и добавил:

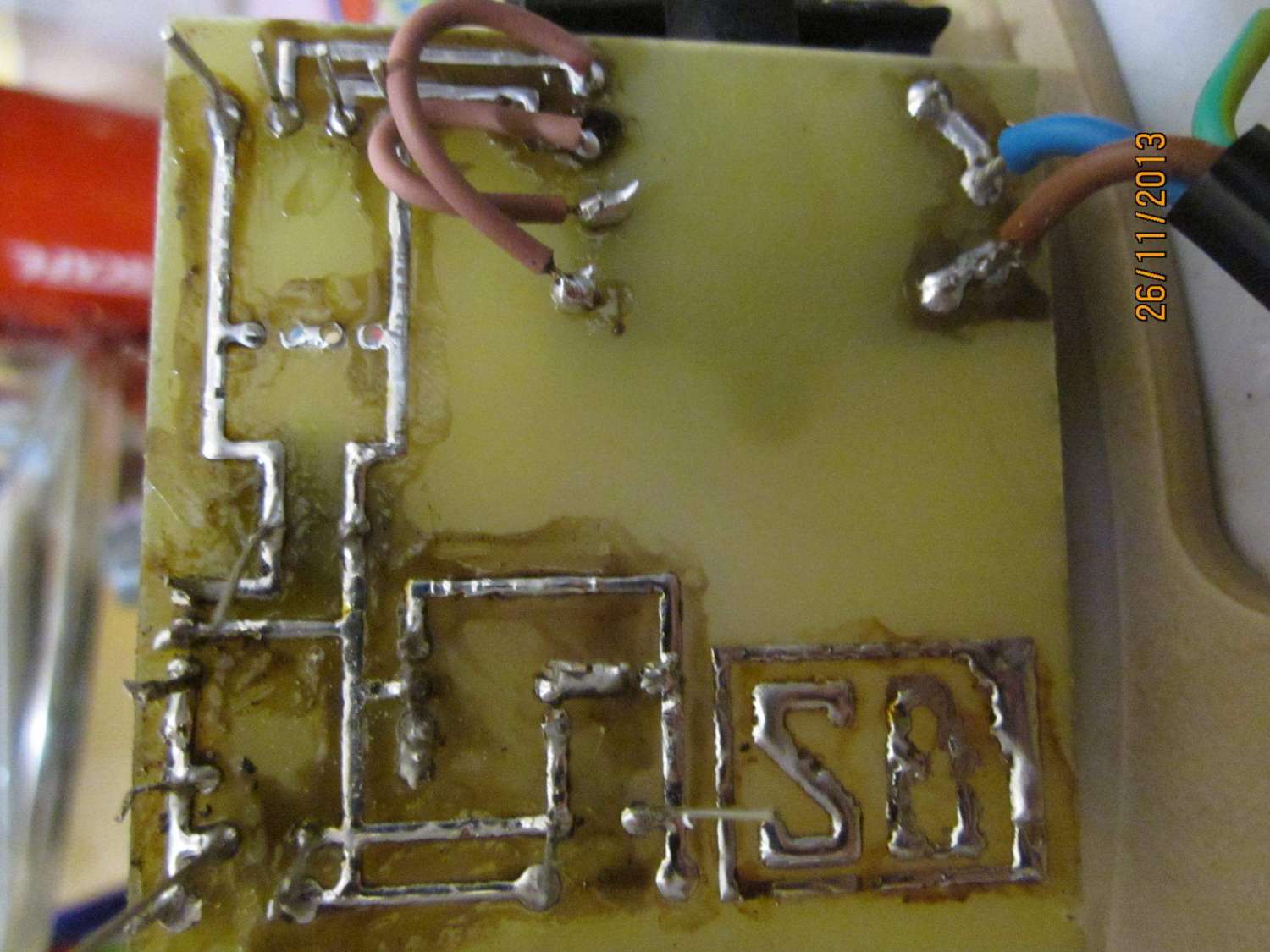

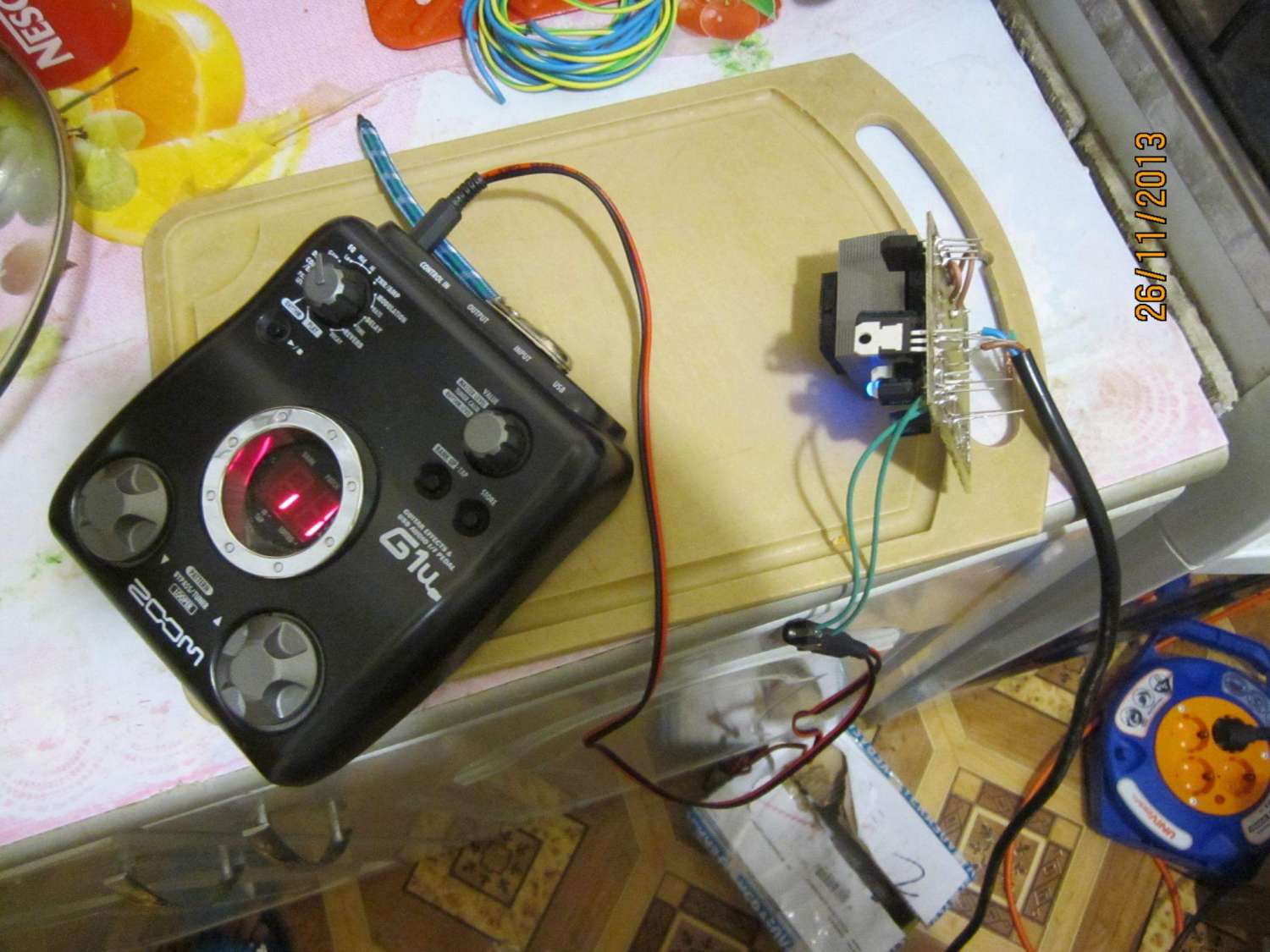

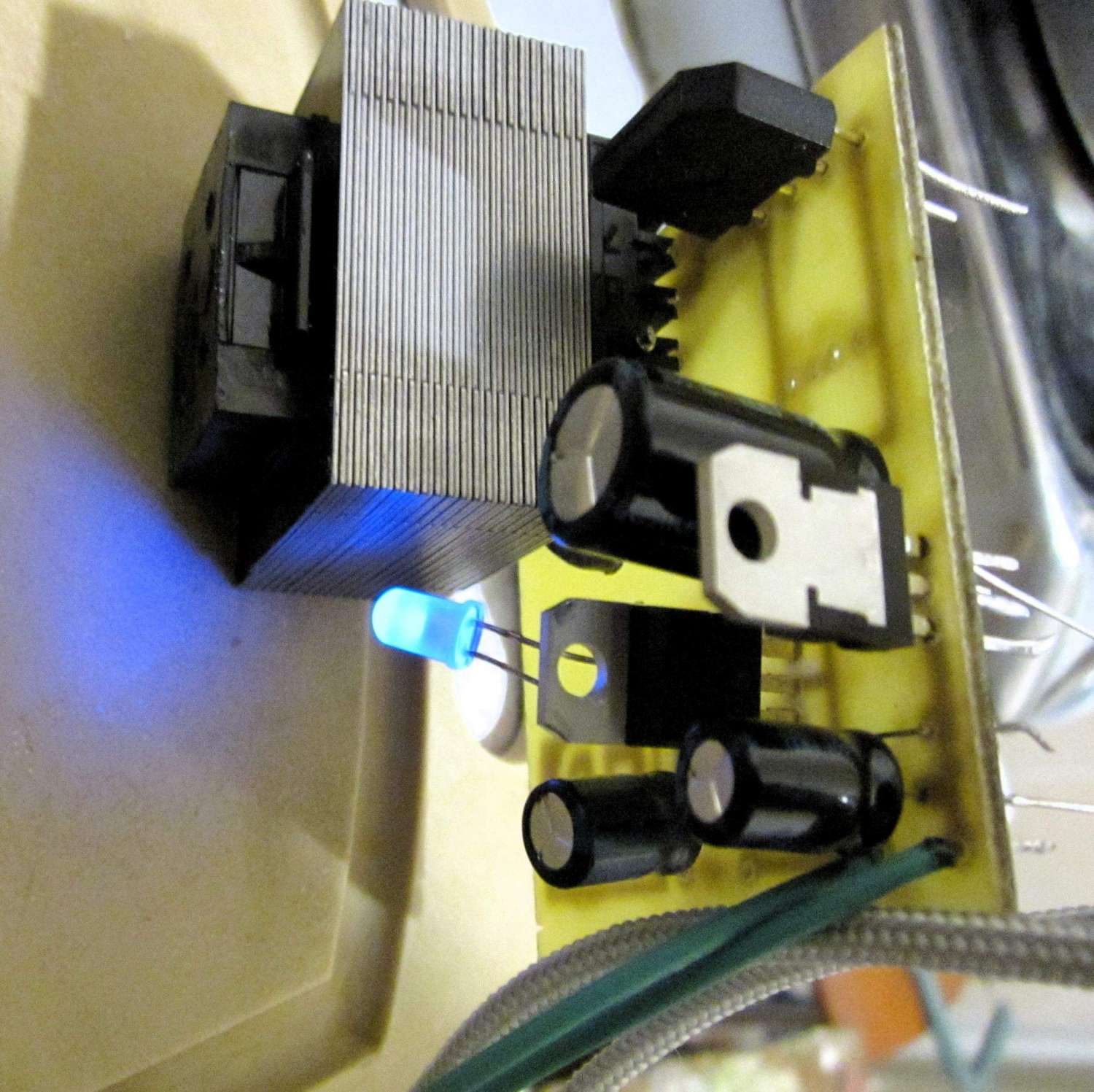

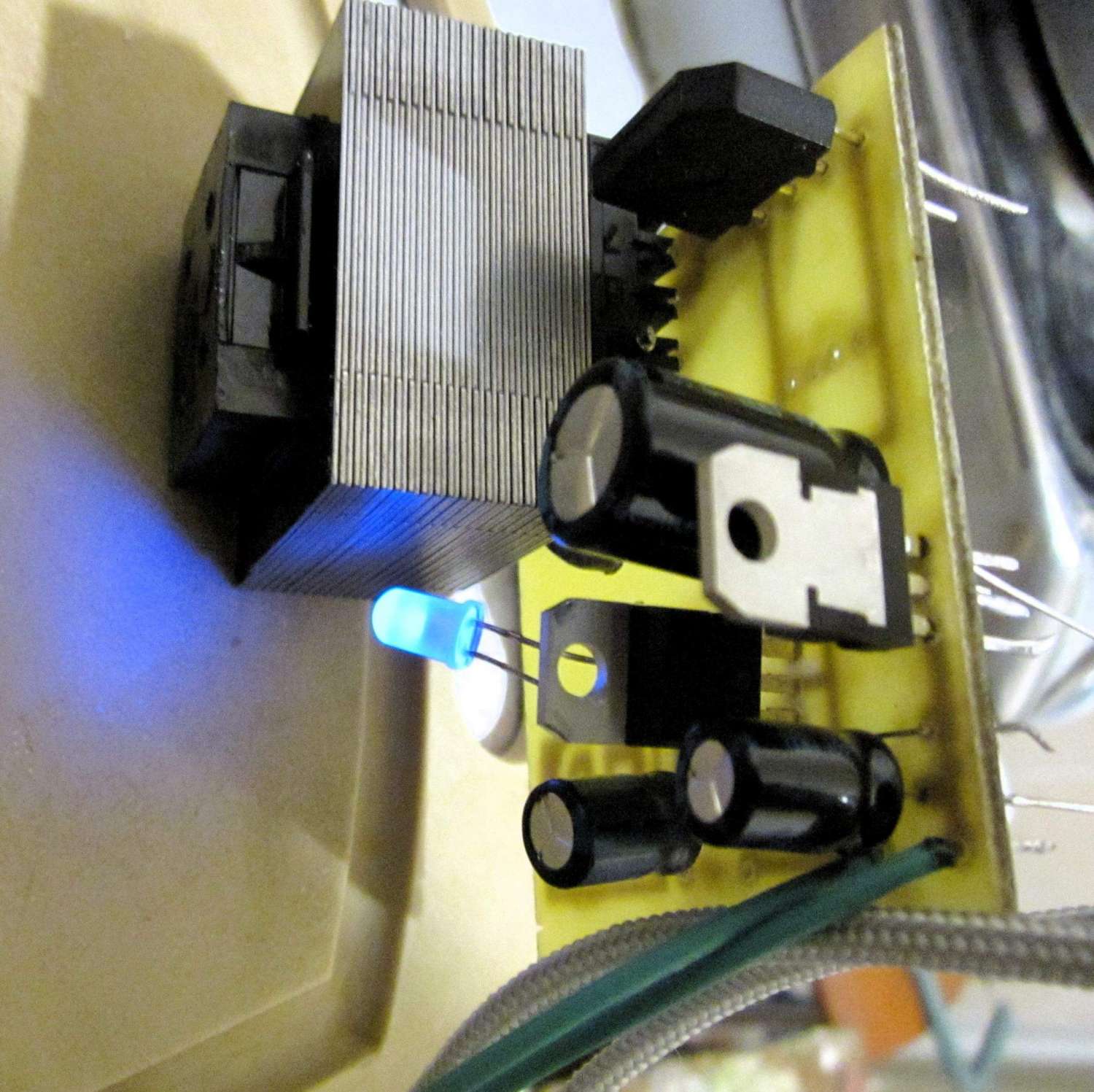

собрал, работает но транс греется что то сильно на мой взгляд

... и добавил:

вообще рабочая температура трансформатора какая?

... и добавил:

выходы с транса местами перепутал

... и добавил:

... и добавил:

kynep · « **Ответ #191 :** Ноября 26, 2013, 19:23:18 »

Дмитрий Желнов, а выводы с деталей не нужно обрезать?

... и добавил:

Или хрен с ним? Так связь с инопланетянами лучше!!!

Dying Fetus · « **Ответ #192 :** Ноября 26, 2013, 19:26:24 »

Дмитрий Желнов, ну я лично вижу, куда можно меньшать

Дмитрий Желнов · « **Ответ #193 :** Ноября 26, 2013, 19:29:19 »

Цитата: kynep от Ноября 26, 2013, 19:23:18

Дмитрий Желнов, а выводы с деталей не нужно обрезать?

... и добавил:

Или хрен с ним? Так связь с инопланетянами лучше!!!

шож вы батенька во всем негатив ищите?
не смущает то что провод подпаян сетевой? что все просто на разделочной доске лежит? нет? почему смущают не обрезанные контакты?
к слову сказать подрезал уже, но все же непонятно... я нигде не написал что все готово, написал что собрал и оно работает, еще едет гнездо питания

позже и кнопку включения подпаяю, как корпус подходящий подберу , коопус для меня на данный момент не принципиален потому как блок питания будет в большой коробке лежать где до него не дотянуться шаловливые рцученки моей дочери

... и добавил:

Цитата: Dying Fetus от Ноября 26, 2013, 19:26:24

Дмитрий Желнов, ну я лично вижу, куда можно меньшать

я только еще учусь в общем то

всегда есть к чему стремиться на данный момент я габаритами не ограничен

хотя не спорю что можно сдвинуть транс на 5-7 мм и возможно развести все вокгур него, но как уже сказал габаритами не ограничен и это первая работа собственноручно разведенная

огромное спасибо Tander, за помощь

kynep · « **Ответ #194 :** Ноября 26, 2013, 19:40:43 »

Дмитрий Желнов, какой негатив??? Это правило монтажа!!! Вставил деталь, обрезал ноги, запаял...

С такими пауками очень просто словить КЗ, даже если все внимательно осмотрел. Положил платку, вывод моста или стаба отогнулся, ты не заметив включаешь и получаешь барбекю.

Такие фото не выкладывают на форум, а хранят в дальнем ящике, чтоб не видел никто! Стремись к лучшему, а не к сраламазала!
