Re: параллельное подключение
« Ответ #195 : Ноября 26, 2013, 19:47:36 »
Цитата: kynep от Ноября 26, 2013, 19:40:43
Дмитрий Желнов, какой негатив??? Это правило монтажа!!! Вставил деталь, обрезал ноги, запаял...  :7: :7: :pozor: С такими пауками очень просто словить КЗ, даже если все внимательно осмотрел. Положил платку, вывод моста или стаба отогнулся, ты не заметив включаешь и получаешь барбекю.

Такие фото не выкладывают на форум, а хранят в дальнем ящике, чтоб не видел никто! Стремись к лучшему, а не к сраламазала!  :7:
??? мне нечего стыдиться в таких фото, замечание естественно учту по поводу монтажа

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: параллельное подключение
« Ответ #196 : Ноября 26, 2013, 20:31:07 »
Действительно - возьми правило - запаял деталь - ноги отрезал.
Насчет некомпактного монтажа - научишься со временем. Я вот щас некоторые проекты с кол-вом элеметов около 30, среди которых - микросхема в Dip8, да и еще лежачий подстроечник 6мм, не говоря уже о электролитах и пленке - в легкую умещаю на платке 25*35мм. Но все приходит со временем и с опытом.

Оффлайн Дмитрий Желнов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 427
Re: параллельное подключение
« Ответ #197 : Ноября 27, 2013, 06:34:46 »
Цитата: Tander от Ноября 26, 2013, 20:31:07
Действительно - возьми правило - запаял деталь - ноги отрезал.
Насчет некомпактного монтажа - научишься со временем. Я вот щас некоторые проекты с кол-вом элеметов около 30, среди которых - микросхема в Dip8, да и еще лежачий подстроечник 6мм, не говоря уже о электролитах и пленке - в легкую умещаю на платке 25*35мм. Но все приходит со временем и с опытом.

не спорю не спорю, и замечания постараюсь учесть
но транс + еще 2 радиатора не получается у меня уместить пока, вероятно еще потому что пока нет четкого понимания на уровне (как книжку читать) идти по схеме что куда и как  ??? время и труд все перетрут, будем стараться

Оффлайн Дмитрий Желнов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 427
Re: параллельное подключение
« Ответ #198 : Ноября 28, 2013, 19:34:16 »
http://guitar-gear.ru/proekt/Speakersim/spksim_marshall_layout.gif   OV на схеме это земля на корпус? или что?

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: параллельное подключение
« Ответ #199 : Ноября 28, 2013, 19:42:59 »
Дмитрий Желнов, да, это земля. Можно было понять логически, проследив куда идет эта дорога. А она идет на минусы электролитов, которые минусом, иначе как на землю, не подключаются. За исключением случаев использования их в сигнальных цепях, либо в цепях инвертированного питания.
« Последнее редактирование: Ноября 28, 2013, 19:45:37 от kynep »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10316
  • DIYng Fetus
    • http://cathar.ru
Re: параллельное подключение
« Ответ #200 : Ноября 28, 2013, 22:13:05 »
Дмитрий Желнов, это ноль V, а не буква О  ;)

Оффлайн Дмитрий Желнов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 427
Re: параллельное подключение
« Ответ #201 : Ноября 30, 2013, 11:58:01 »
собрал блок микшера и кабсима, на выходе микшера звук нормальный, на выходе кабсима с треском, кз нет...

... и добавил:

с кабсимом разобрался, панель толи бракованая попалась толи что, припаял микросхему на плату работает, но выход с усилителя сигнал не усиливает... походу микросхему сжег
« Последнее редактирование: Ноября 30, 2013, 16:21:45 от Дмитрий Желнов »

Оффлайн Дмитрий Желнов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 427
Re: параллельное подключение
« Ответ #202 : Декабря 12, 2013, 06:41:47 »
все в сборе и микшер и кабсим и усилитель собрал отдельными блоками
спасибо всем кто принимал участи в создании
схема кабсима взята с форума GuitarGear

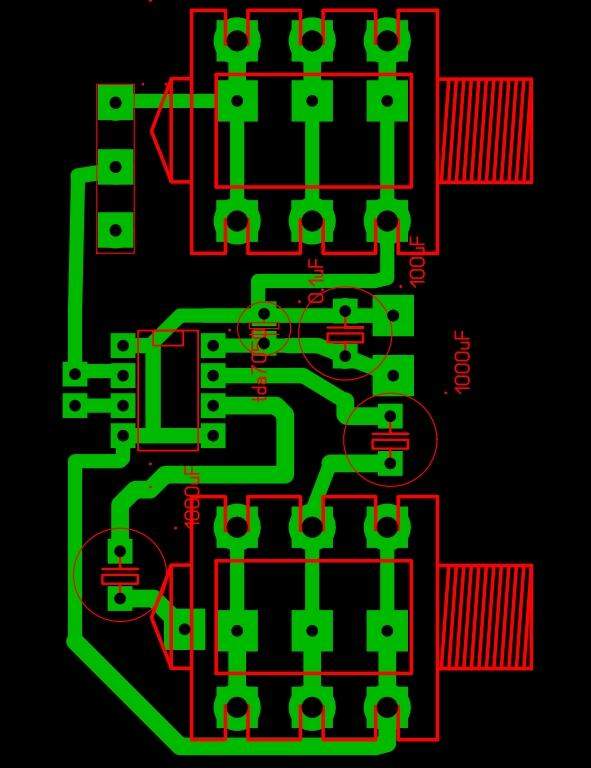

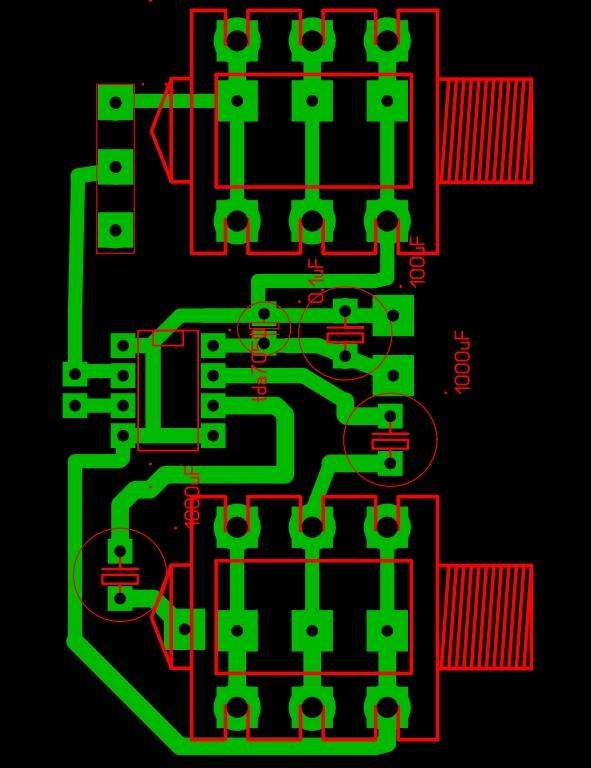

на картинке конечно же схема усилителя для наушников на тда7050
« Последнее редактирование: Декабря 12, 2013, 06:53:17 от Дмитрий Желнов »
