хорошо, постараюсь что-то сделать. Позже закажу нормальный переклюк по почте, в Петербурге нет ничерта

час от часу не легче

ты не сказал ничего нового я в курсе, что схема рабочая и реальная

походу в схеме на стьюмаке ошибка. Это выходит и из логики работы свитча, и из схемы шаллера. В стьюмаковской надо с 5 ноги на 6 перекинуть провод с бриджа.

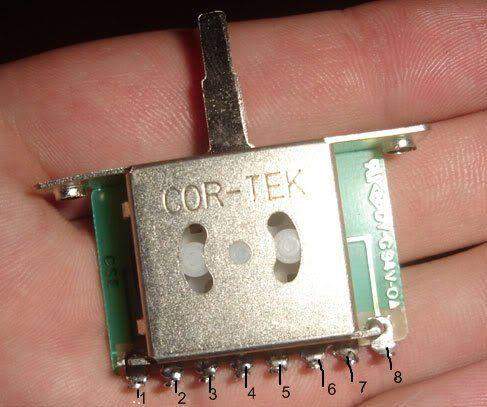

Короче, что у меня получилось, соответствие пинов(пины для фендерсвитча взяты с картинки 1 поста, для т свитча- со стьюмака)
Fen   MS
1      7
2      4
3      6
4      3
5      5
6      2
7      8
8      1

Общие пины для твоего свитча должны быть 8 и 4, они соответствуют на плате дорожкам с наибольшими секторами в угловом размере.
Замыкаться должны так:

Бриджевое положение
Фендер замыкает 1-7 и 4-2
Мегасвитч 7-8 и 3-4
Среднее
Ф 3-7 и 6-2
М 6-8 и 2-4
Нек
Ф 5-7 и 8-2
М 5-8 и 1-4

Думаю, из первой части распиновки ты легко сделаешь нужный конверт.

Hader, вчера был в МЛ, спросил продавца - сказали нет 3х позиционника на телекастер. Я с 26 по 2 в Самаре, если до этого не разберусь, то можно встретится. (Я - проще уже некуда )))

hell, спасибо. Буду думать. ПЛИН все чаще прихожу к тому, что проще денег заработать и мастеру отдать. Все таки мне музыкой заниматься проще, чем паять.

Приеду, перепаяю как ты сказал. Гранд Мерси!

вариант как минимум не совпадает с требуемым оригиналом отсутствием еще кондюка и резюка)

Aleksis2, братишка, нужна вот эта схема, а ту, что ты сделал - есть на первой странице



Hader,

я думал над 5ти позициями, совмещением с нековым к примеру. Но как это реализовать еще больше не знаю

Т.е. по положениям:

1. Бридж
2. Бридж с резистором 3,3К (квакушка)
3. Бридж + нек
4. Нек с резистором 3,3К (ква)
5. Нек

тон везде мастер

Вобщем, приеду, спаяю как посоветовал АД, если задолбаюсь - отдам мастеру знакомому.
