Приехали коллаидеры. Нормально все упаковано. Все целое. В общем сайт рекомендую. http://angela.com/transformers.aspx
Трансы вышли дешевле чем на других сайтах процентов на 10-15.

Billybonns, Я ж в начале написал калькуляцию.

... и добавил:

Блин, теперь мне нифига не понятно с проводами. Помогите разобраться.
От 194С (дроссель) идут 2 провода красный и черный. Какой куда паять-то?
От 1750N идут 7 проводов. С одной стороны: красный белый синий (с ними вообще ничего не понятно). С другой стороны идут 4 провода: черный, фиолетовый, оранжевый и желтый. Здесь чуть-чуть понятно: желтый к переключалке на контакт 4 ома, оранжевый на контакт 8 ом, сиреневый на 16 ом. А черный куда? Мучают меня подозрения, что черный на цериатоновской схеме идет к одной из клемм гнезда динамиков. Я правильно угадал?
От 290GX идут 10 проводов. С одной стороны: синий, черный оранжевый, желтый. С другой стороны: красный, оранжевый, красный, черный (потолще), черный (потоньше), коричневый. Чего куда непонятно.
Спасите-помогите.

AMADEUS,
дроссель - катушка индуктивности, если попутаешь выводы никто не умрёт) на картинке провода от него пишутся как Choke.

290GX:
на провода голубой и оранжевый с тумблера Power подаёшь напругу сети(220В).
чёрный и оранжевый изолируешь термоусадкой от всего.

красные провода с другой стороны на Standby.
Black(из анодных выводов) и Brown на землю.
Чёрный  и  оранжевый(с накальных выводов) на накал ламп.




... и добавил:

runing, дак пдф в аттаче

... и добавил:

1750N:

красный - анод 1ой выходной лампы
голубой - анод 2ой выходной лампы
на белый анодку.

чёрный на минус динамика и на землю.
жёлтый - 4Ома
оранжевый - 8Ом
Филоетовый - 16Ом

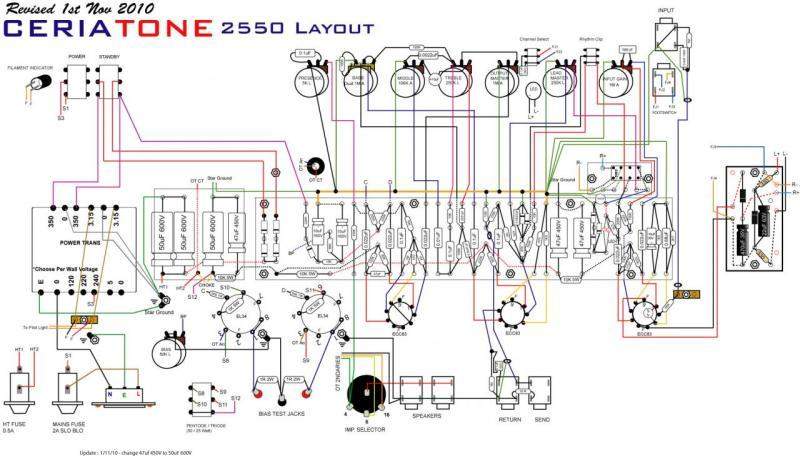

runing, Схемы классической нет, есть только эта лейка. Там под ней я прикрепил схемы трансформаторов.
Dying Fetus, Нужно 220В, не 240В?
То есть, синий скручиваю с оранжевым (220В), а черный и желтый - в термоусадки? Верно? А то ты написал черный и оранжевый в термоусадки.

... и добавил:

runing, Я понял откуда берется анодка. Если два оставшихся провода иду к лампам, значит третий не сложно отследить по схеме.  У меня такие методы
Dying Fetus, Я не знаю какая лампа первая, какая вторая. Или это не принципиально?

... и добавил:

Dying Fetus, Черный и оранжевый на накал ламп. Я так понимаю, что черный и оранжевый, которые одинаковой толщины? Потому что там 2 черных. Один из них потоньше.

Dying Fetus, То есть, если совместить со схемой, то оранжевый - на соответствующую клемму кнопки Power, а синий - на клемму N гнезда силового шнура? Это правильно?

... и добавил:

Dying Fetus, Там схема предусматривает переключение с 50 Ватт на 25 Ватт. То есть одна лампа отключается. Все равно без разницы какой провод на какую лампу пойдет?

Ок. Понял. Спасибо большое.
