Gunpowder, Если это всерьез и будет слышно, то я могу задуматься о замене.

AMADEUS, не бери в голову, если такие влияния и есть, то они десятого порядка малости.

Я просто отметил этот момент при разглядывании сериатоновского кита. Всегда интересно, как делают другие, какие решения применяют

И еще у меня вопрос возник: сечение провода имеет какое-либо значение? Там в наборе есть провода потолще и совсем тонкие. Что-куда принципиально?

Принциапиально. Сечение определяет максимальный возможный ток. Т.е. толстые провода в питание и землю. Тонкие в сигнальную часть.

Самые толстые провода - это провода накала, именно там течет самый большой ток (несколько Ампер). Все остальное - фигня, токи там мизерные (взять хотя бы то, что анодный предохранитель на 500 мА. Это в буквальном смысле в разы (я б даже сказал в 8-10 раз) меньше тока, протекающего в накальной обмотке транса), и справятся самые голимые провода (только главное, чтобы изоляция не меньше, чем на 600 В была). Еще на вторичку выходника тоже толстые можно (хотя они как правило прямо из транса торчат (если транс фирменный) и там думать ничего не надо).
На накал и вторичку выходника обычно идут провода 18-20 AWG, все остальные 22-24 AWG (во всяком случае так на трансах от Magnetic Components).

Gunpowder, С одной стороны он есть, а с другого - нет никакого коннекта (там где торчалка в шасси вкручена). Там только основной провод принаян, а экран как бы не понятно куда девается.

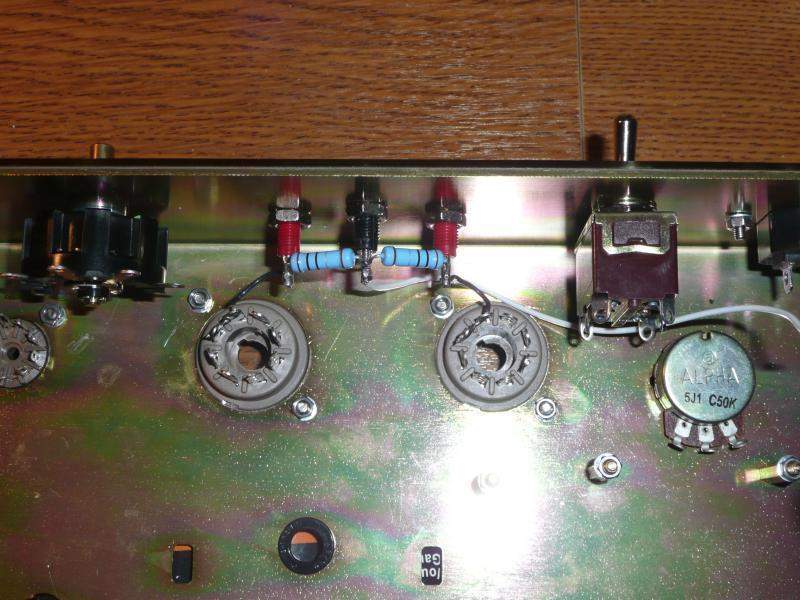

Вчерась припаял два резистора и три проводка. Много думал.

Вчерась припаял два резистора и три проводка. Много думал.



Gunpowder, С одной стороны он есть, а с другого - нет никакого коннекта (там где торчалка в шасси вкручена). Там только основной провод принаян, а экран как бы не понятно куда девается.

Экран экранированного провода соединяется с землей только с одной стороны. Делается это для того, чтобы слить на землю наведенные на экран помехи, и тем самым защитить от наводок чувствительный сигнальный провод, идущий к сетке лампы.

Экран часто путают с землей, когда по экрану как по проводнику пускают землю. Это не совсем верно и не защищает от помех. Вобщем, делай по лейке и будет тебе щастье ))

VigierPlayer, Все верно. Но я по сотне раз сверяюсь прежде чем припаять, так что совет работает.

... и добавил:

JoeDominges, Совершенно в дырочку. Именно на землю он и пойдет.

... и добавил:

Резисторы ж не направлены? Их же пофиг какой строной куда направлять?

Резисторы ж не направлены? Их же пофиг какой строной куда направлять?

Не полярны

Паяльник лучше 25ватт. Повышенное тепло критично для всего, изоляция на проводах плавится и т.д. Со временем научишься определять, сколько нужно держать, чтобы пайка была качественной (не холодной) и ничего не горело и не плавилось.
