JoeDominges, Я когда покупал, думал, что взял именно такой, но оказалось, что просто припой без канифоли.

Понял, завтра съезжу еще раз.
У меня по поводу земли возник вопрос. На схеме указано несколько звезд. Это нормально, или сделать одну на все?

Вот: http://www.ceriatone.com/images/layoutPic/marshallLayout/Ceriatone2550Chassis7.jpg

Которому завещал великий Маршалл?

merry-maker, Да шаб я так знал где они. На фоте можешь показать какие тебя интересуют?

... и добавил:

Мужчины, подскажите, можно ли скручивать попарно провода. Или же это плохо есть?

Главный источник наводок в усилителе - это накал. Там самые большие токи. Хотя, некоторые даже их не скручивают. Но такое прокатывает только для малогейновых усилителей.

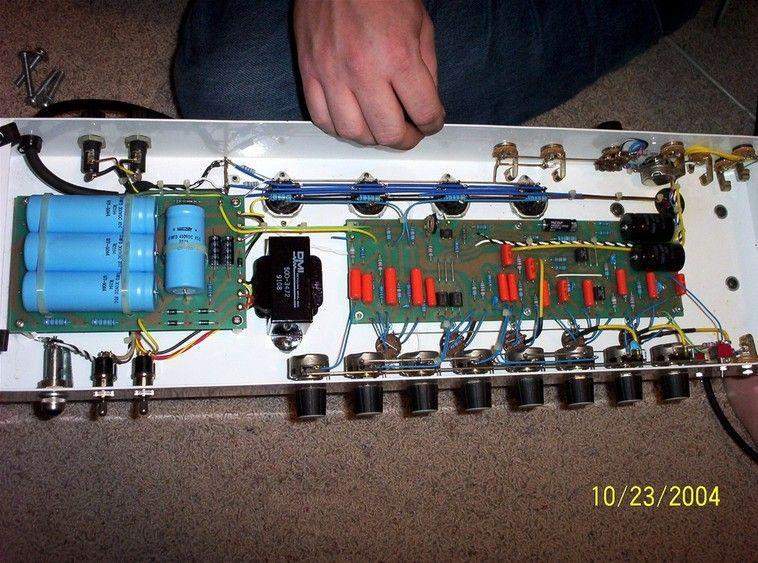

А Soldano SLO100 малогейновый усилитель?

runing, ну значит не только для малогейновых
У Вовы в какой-то голове подобное тоже видел. Но там был вроде jtm45 в преде. У хайватта тоже вроде все прямыми проводами разведено.

AMADEUS, на самом деле, главное это обеспечить перпендикулярность (хотябы непараллельность) "звуковых" проводов с низким уровнем сигнала и проводов, которые сильно "лучат" в эфир. В конечном счете от этого будет зависеть соотношение сигнал/шум в твоем усилителе.

Скручивание (но обязательно плотное, иначе не сработает) приводит к взаимному уничтожению (складываем + и -) наводок как излучаемых парой наружу, так и улавливаемых извне. На той же фотографии выше видно витую пару по плате к задней стенке. Предположу, что это петля (?)

Кстати, я полагаю, что скручивание - необязательный фактор. Достаточно чтобы два провода просто шли близко и параллельно друг другу. Просто скручиванием этого проще добиться.
