Алекс Савчук,

6п1п я бы сюда не ставил. У них на аноде максимум 300В. Дальше по схеме будет еще меньше, что обязательно отразится на звуке не в лучшую сторону ( например, очень рано будет грузить) Найди 6п14п-ЕВ.  На них можно до 400В подавать.

... и добавил:

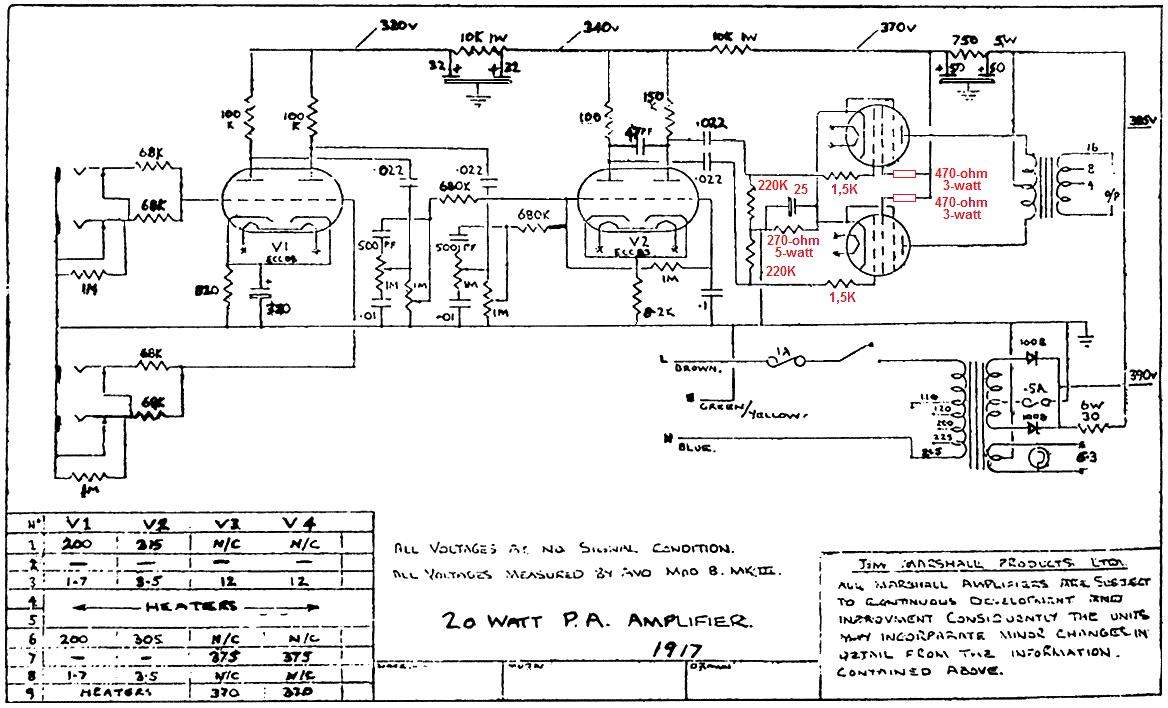

Кстати, по этой схеме делал свой первый усилитель.  Отлично работал. Правда, такой фазик грузится раньше чем "длиннохвостый". Мне хотелось немного больше чистого и я повышал напряжение до 400В . Приведенное сопротивление выходного транса было около 8000 Ом. На хороший динамик было очень громко.

Если выходные лампы оставить EL84 или поставить наши 6П14П,

Только, обязательно с буквами ЕВ. Простая 6п14п больше 350В на аноде не выдержет.

Полностью согласен. Но уменьшая ток вываливаемся из режима АВ и приближаемся к В с характерными для него искажениями " ступенька" Мне не нравится КАК они " звучат". И еще при уменьшении анодного теряем в прозрачности звука. По-этому стараюсь делать напряжение максимально высоким. ИМХО конечно.

Лампы отличные. Говорят, что по звуку близки к 6L6, только меньшей мощностью. Я не сравнивал. Только максимальное напряжение на аноде у них гораздо меньше 6п14п-ев. По справочнику максимум 250В, из практики - 300В. Это означает, что  фазинвертер и преамп будут удовлетворяться максимум 250В вместо положенных 330В. Это сильно повлияет на звук в худшую сторону.  Можно уменьшить ток через лампу при повышенном напряжении так, чтоб не вывалиться из мощности рассеиваемой на аноде. ( предложил Runing ) Например, для 380В питания и максимальной мощности на аноде 12Вт, ток должен быть около 20 мА.  Но как долго проработает лампа в таком режиме я не знаю.  Надо пробовать.  Я бы нашел и поставил 6п14п-ев, на любом радиорынке их полно. А 6п1п оставил для более низковольтных схем.
  По трансам. Тебе нужен транс с коэф трансф. 28-31   при 8 Ом нагрузки. Это означает , что при сопротивлении динамика 8 Ом, приведенное сопротивление 7840-9610 Ом. Приколол програмку по расчету выходных трансов. Вроде считает правильно. Но я считаю ,что твое железо очень большое для 15 Вт выходной мощности. Там достаточно железа от ТВЗ. Мне мотали под заказ на таком железе.   Данные были такие

   коэф трансф. - 29,5, первичка 1800 Втк проводом 0,16мм, вторичка 61 втк. проводом 0,67. Межслойная изоляция - лаварил.

 Сам трансы никогда не мотал - по моему техзаданию мотали специалисты в этом деле.

Я не претендую на последнюю инстанцию. Пишу о том, что делал сам - 400В для 6п14п-ев запросто. Звук гораздо лучше чем при питании 350В. Для 6п1п - 300В уже очень достаточно. Я бы на них Маршалл не делал - его преампы очень любят высокие напряжения. При уменьшении питания раньше наступает подгруз ламп, меньше чистого звука, звук менее прозрачный и как бы зажатый становится. Но это мое мнение, тебе может и понравится.
 По поводу покупки ламп - поройся в инете. Продают их много и совсем не дорого .

А я бы сделал с штатным анодным, просто придушил бы смещением рассеиваемую мощность до значения 50-60% от номинальной. А учитывая, что у автора в наличии версия "ев" - и при 70% проблем с надёжностью не должно быть.
