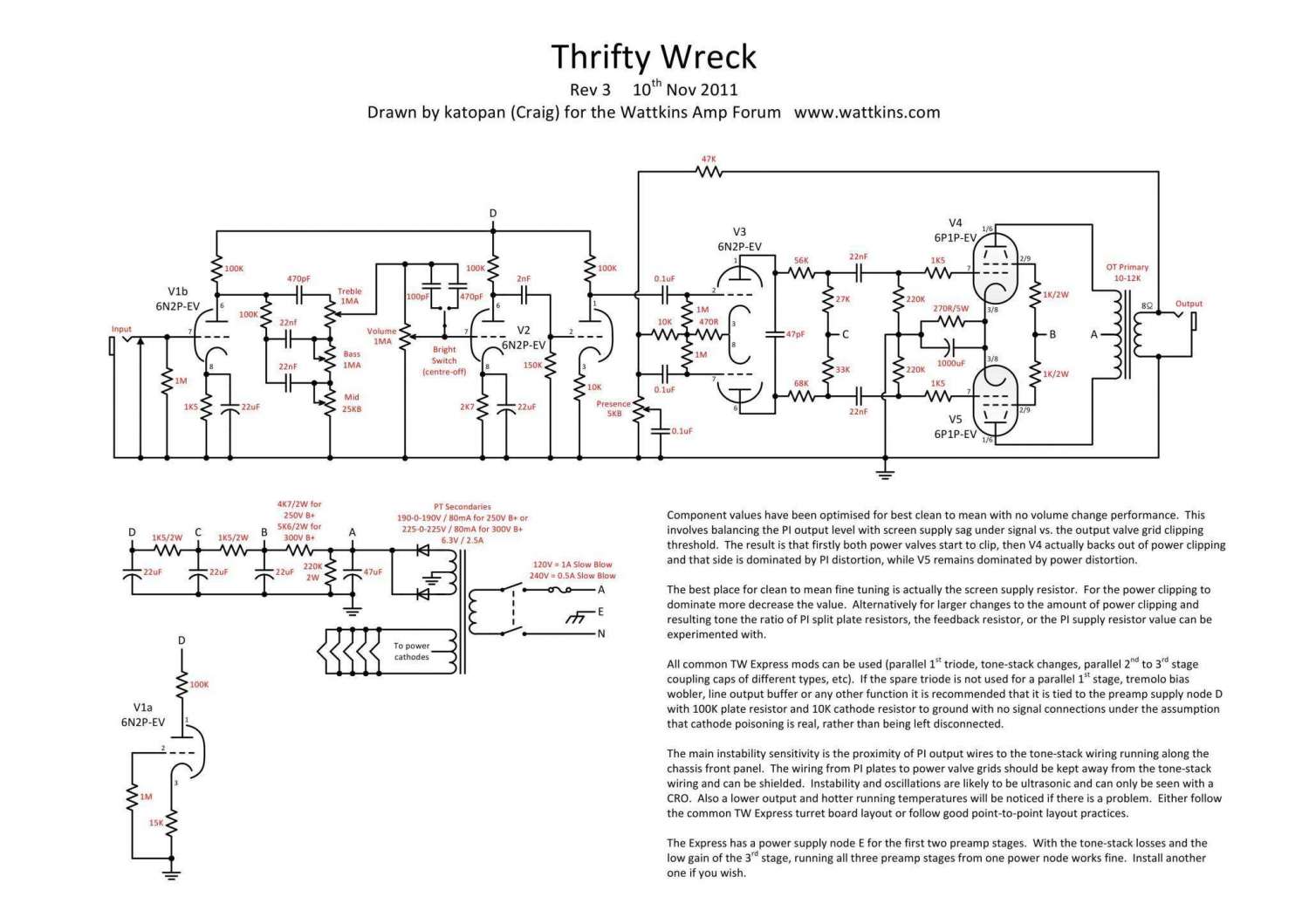

интерестная схемка, наверное попробую собрать сразу после басовой на 6п3с-е, так как валяется пара 6п1п (не ЕВ правда)
... и добавил:кстате, а очень плохо если к примеру:
есть 4 вторички для накала, и странным образом получилось так:
1 накал - 6.5В
2 накал - 7.3В
3 накал - 6.9В
4 накал - 7.8В
?
(перемотать или оставить?)
по идее думал все запаралелить (ну не нашлось провода сечением побольше 0.6) но тогда 0.5 - 1 В будут гулять между обмотками, а это вроде как не есть хорошо :/
домотал я сегодня выходной транс (не без помощи знакомого с станком
данные такие:
железо - ТС-180
схема: В1-П1-В2-П2-В3 (на каждой гильзе)
П1=П2 = 740 Витк
В1=В2=В3 = 136 Витк
первички последовательно, а вторички в паралель
Первичка проводом 0.3 по меди, вторичка 0.6 по меди (ну, с двойным запасом мотал, естественно)
думаю проваривать в парафине или нет, пока наверное так попробую, вот только как соединить все это добро...
думал вроде так надо:
П1 - П1' - средняя точка - П2 - П2' (ну или П1 - П2' - Ср.т. - П2 - П1')
В1 ІІ В2 ІІ В3 ІІ В1' II B2' II B3'
как лучче?
