ем, ну да, басовый
мм, ну...наверное тем что на схеме написано 20 W Bass P.A

Свое виденье этого приаттачил.

У Фендера тоже было подобное виденье Fender Bandmaster.

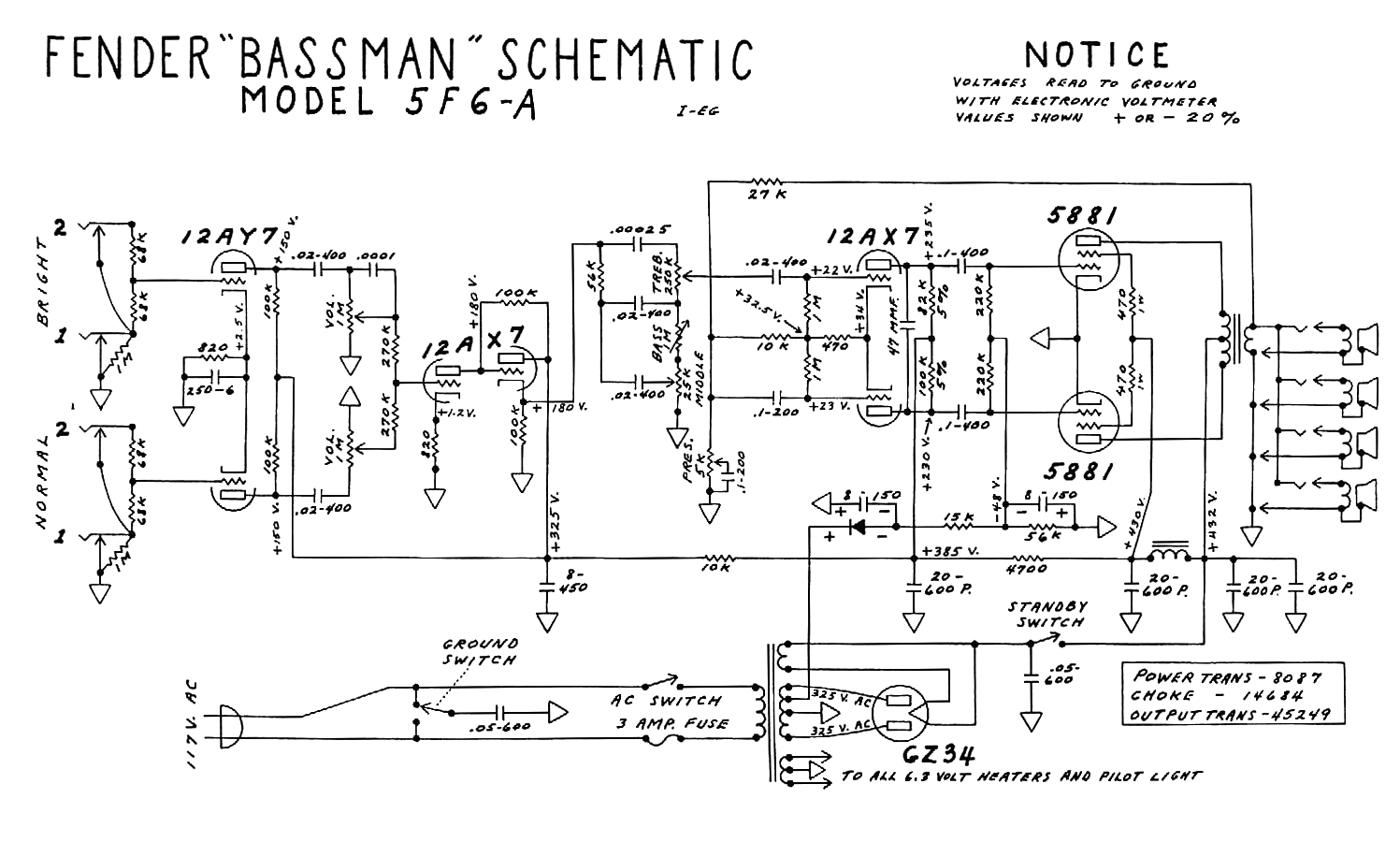

А есть ещё Fender Bassman.

мм...ну, как-то первый вариант больше всего понравился, только вот может не хватить финансов, но порадовал темброблок
обидно, я уже и детали купил все, и плату печатную оттрасировал и изготовил...ех...
хотя, можно пробовать, только придется наново плату разводить(
да и кондеров на 500В у нас в продаже нету (450В макс...) придется разве что последовательно по 2 кондера 300В вешать чтоль
П.С. там на схеме как бы не хватает лампы V2 но в описании снизу она есть...или это был предыдущий преамп?)
П.П.С. как я понимаю, дроссель на схеме на 5Гн и 120ма...можно его заменить электронным?
и не понимаю, зачем там в схеме на силовике 4 диода, они ж не в мостовом включении...ЗАЧЕМ?

после долгих раздумий, я пришел к логическому выводу...к хреням ту плату и схему...попробую по етой собрать)))
вот как так, как только осмотрелся, о на мне почемуто больше нравится

Если делать по схеме с оконечником от жсм800, то разделительные кондеры после фазоинвертора надо бы увеличить, чтоб низы не так резались.

мм...может там еще какие косяки есть на схеме?

а то хотелось бы уже браться за трассировку платы под ету схему, она мне больше понравилась чем 18-ти ватного марша и контроля побольше)

SBB, Вы не ответили на вопросы, возможно не заметили

1) там на схеме как бы не хватает лампы V2 но в описании снизу она есть...или это был предыдущий преамп?)
2) как я понимаю, дроссель на схеме на 5Гн и 120ма...можно его заменить электронным?
3) и не понимаю, зачем там в схеме на силовике 4 диода, они ж не в мостовом включении...ЗАЧЕМ?

1) там на схеме как бы не хватает лампы V2 но в описании снизу она есть...или это был предыдущий преамп?)
2) как я понимаю, дроссель на схеме на 5Гн и 120ма...можно его заменить электронным?
3) и не понимаю, зачем там в схеме на силовике 4 диода, они ж не в мостовом включении...ЗАЧЕМ?

1. V2 была в JCM800, в новой схеме ее нет
2. Ток можно меньше, электронный поставить можно, но это незачем.Сложно. Найди на рынке дроссель от старого лампового телека и поставь. Его будет достаточно.
3.Для надежности. Два диода держут напряжение в два раза больше, чем один ( уже написали)

Кондеры после фазика поменять с 22n на 100n
Первый электролит после выпрямителя желательно поставить хотя бы 220 мкФ, лучше 470мкФ
Смещение ( bias) желательно сделать от отдельной обмотки и для каждой лампы отдельную регулировку напряжения смещения.
Для 6п3с-е на выходе нужно сделать замену резисторов
  150к  на  220к
  5к6    на 1к5
  1к      на 470 Ом

Если не понятно, тогда я схему полностью перерисую. Но это не быстро.
И еще. Схема не сложная - печатка не нужна. Надежнее и ремонтопригоднее  навесом на турретах или заклепках. Это же не серийное производство, где каждый элемент отработан. Неисключено, что прийдется что то подстраивать/перепаивать . В навесном монтаже гораздо проще это делать. На плате можно развести блок питания.

Это для БасГитары

... и добавил:

Алекс Савчук,  Ты , кстати, во что собираешься этот усь включать?
