Добрый день.
Попробую закрыть вопрос с регулятором звука на старой модели GTA-15R.
 Проблема:
Думаю большая часть ГП Крафтеров знают о переменном резисторе VOLUME на GTA-15R и о том что он очень чувствителен и вообще не плавный в большинстве выпущенных моделей. т.е. в положении один громкость нормальная, в положении два резкое увеличение громкости, а в положении 0 как в положении 3.

На вопрос:
Замена переменного резистора (регулятора громкости) на A250K должно решить проблему с плавностью громкости?
Знатоки на форуме yerasov отвечают следующим образом:
Сдвоенный на 250к. Изучите внимательно схему, там громкость регулируется сразу в двух узлах схемы
Ну или можешь воткнуть два вместо сдвоенного, получится громкость преда и мастер-громкость.

Есть принципиальные схемы
Схема старого GTA-15R
Схема нового GTA-15
На которых видно, что Резисторы R7(100k) и RV2(100ka), заменены в новой модели на сдвоенный RV2.1/RV2.2 (250ka)
Так же добавлен LINE INPUT, заменен C6, что еще добавлено см.схему.

Получается, можно самостоятельно решить проблему с звуком, заменив потенциометр на двойной, или на два потенциометра обычных.

Возникает вопрос, как это сделать самостоятельно?
Первым делом изучаем схему, на старой VOLUME обозначен RV2, а на новой RV2.1 и RV2.2 т.к. он двойной.
Двойной впаиваем на место старого т.е. Выпаиваем RV2 и на его место устанавливаем двойной RV2.1 и RV2.2
а) RV2.1 распаиваем как раньше
б) RV2.2 распаиваем перед фазоинвертором.
На старой схеме фазоинвертор собран на U2/1 и U2/2. Начинается он соответственно с С6.
Нам следует сделать как в новой схеме т.е. добавить LINE INPUT, а уже после него припаять вторую часть RV2.2 перед конденсатором С20 (который мы добавляем перед U2/1)

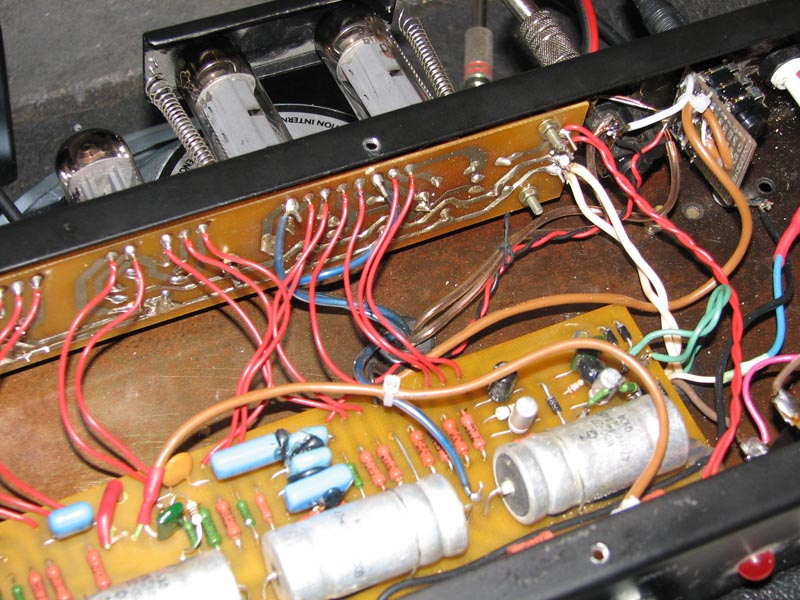

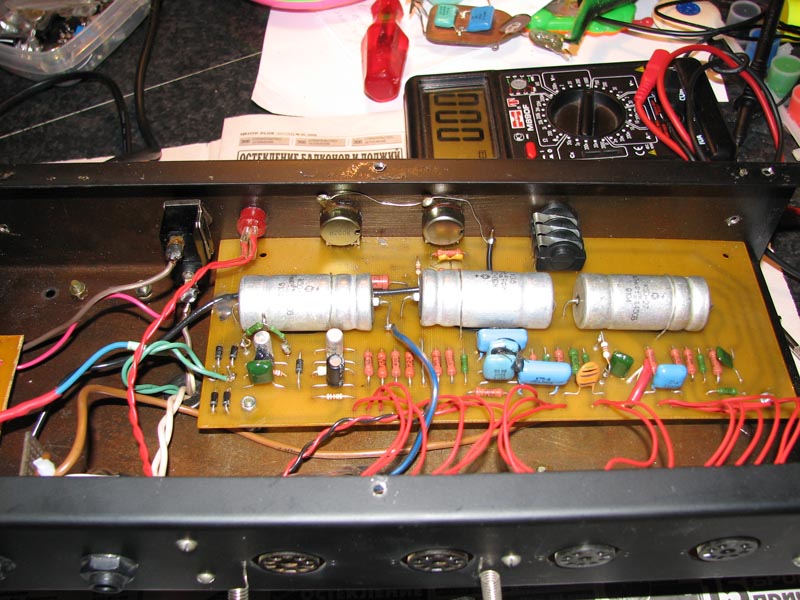

Вот примерный результат на следующих фото (коричневый провод по середине). TONE переделанный в MASTER VOLUME.
был TONE
стал MASTER VOLUME + видно куда установлен LINE INPUT.
Но я бы не советовал отказываться от регулировки тембра, лучше установить двойной потенциометр VOLUME.

GTA-15R с обычным регулятором
GTA-15 с двойным регулятором

... и добавил:


ответ который мне объяснил что к чему.

  Фазоинвертор собран на U2/1 и U2/2. Начинается он соответственно с С6. И просто так громкость тут не впаяешь, нужно еще 1 конденсатор после нее.
Т.е верхний конец рульки к С6, нижний к земле, средний к новому кондеру, и с него уже на сетку U2/1. Переменник А1М, кондер от 22нФ (это 0.022мкФ)

т.е.  Если вы не ставите LINE INPUT (J2) то и резистор (R39) на землю можно не ставить.

Т.К. у YERASOV резистора ALPHA A250 уже давно нет на складе, можно его заказать тут - ПТК ЭРА
50р. сам резистор + 80р доставка, там же можно заказать пленочные конденсаторы. в любом случае выйдет не дороже 200р.
Это дешевле чем менять весь комбик только из-за плавности громкости и линейного входа.
