Автор Тема: Переключатель динамиков для кабинета  (Прочитано 3501 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн deration Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 431
Переключатель динамиков для кабинета
« : Июня 16, 2014, 11:28:08 »
Всем добрый день.
Собрал кабинет для своего боггарта. Будут два динамика. Хочу реализовать такую схему с переключением динамиков:
1. звучит только первый динамик
2. звучит второй динамик
3. звучат оба динамика
По пункту 3, пока представляется, что проще будет сделать параллельное подключение двух 8омных динамиков и им последовательно резисторы 6 штук таких - Резистор SQP 7ВТ 1,5 ОМ 5%, чтобы суммарное сопротивление было 8 ом.
Возникли вопросы:
1. можно ли вообще так переключать динамики без выключения усилителя?
2. вероятнее всего для моей задумки лучше всего подойдет галетный переключатель, но их масса, а я сам их в руках не держал, может посоветуете конкретную модель?
3. не будет ли ухудшения звучания динамиков если к ним последовательно подключены резисторы?

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Переключатель динамиков для кабинета
« Ответ #1 : Июня 16, 2014, 11:40:56 »
Цитата: deration от Июня 16, 2014, 11:28:08
Всем добрый день.
Собрал кабинет для своего боггарта. Будут два динамика. Хочу реализовать такую схему с переключением динамиков:
1. звучит только первый динамик
2. звучит второй динамик
3. звучат оба динамика
По пункту 3, пока представляется, что проще будет сделать параллельное подключение двух 8омных динамиков и им последовательно резисторы 6 штук таких - Резистор SQP 7ВТ 1,5 ОМ 5%, чтобы суммарное сопротивление было 8 ом.

По пункту 3: суммарное сопротивление кабинета будет 12 Ом = 8/2(динамики) +8 (резистроы).

На счет галетника не скажу, но можно обойтись двумя переключателями с двумя парами переключающихся контактов.  Одним выбираются режимы  "один дин" -" пара динов", а вторым преключателем  - осуществляется выбор одного из динов в положении  "один дин " первого переключателя.

PS А зачем такойе надо? Тем более переключение "на ходу"?
« Последнее редактирование: Июня 16, 2014, 11:51:35 от Targitay »

Оффлайн deration Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 431
Re: Переключатель динамиков для кабинета
« Ответ #2 : Июня 16, 2014, 11:49:50 »
Цитата: Targitay от Июня 16, 2014, 11:40:56
По пункту 3: суммарное сопротивление кабинета будет 12 Ом = 8/2(динамики) +8 (резистроы).
PS А зачем такойе надо? Тем более переключение "на ходу"?

Да, будет поболе, но это не страшно. И потом выбор резисторов еще не окончателен. Просто для примера привел.
А переключение на ходу - это фича данного кабинета будет. Просто интересно реализовать.

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Переключатель динамиков для кабинета
« Ответ #3 : Июня 16, 2014, 11:53:50 »
Цитата: deration от Июня 16, 2014, 11:49:50
1) Да, будет поболе, но это не страшно. И потом выбор резисторов еще не окончателен. Просто для примера привел.
2) А переключение на ходу - это фича данного кабинета будет. Просто интересно реализовать.
1) Ясно.
2) Да. Похоже, нужен какой-то хитрый галетник с постоянной замкнутой одной группой контактов...

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 602
  • हरे कृष्ण
Re: Переключатель динамиков для кабинета
« Ответ #4 : Июня 16, 2014, 11:55:55 »
Цитата: deration от Июня 16, 2014, 11:49:50
А переключение на ходу - это фича данного кабинета будет. Просто интересно реализовать.
Спалишь выходник в усилке, если он будет без нагрузки в моменты переключений.

Оффлайн Мясников

  • Эксперт
  • *****
  • Сообщений: 1861
  • myasnikov-custom.com
    • https://www.youtube.com/channel/UCHZESeK456yYQQXrzjPVB8g
Re: Переключатель динамиков для кабинета
« Ответ #5 : Июня 16, 2014, 12:05:33 »
100 ом всегда параллельно выходному гнезду прицепит и не спалит. но идея сама про переключение на ходу полный чепухенций.....   с бюджетного усилителя вылавливать какие то нюансы......  :hmmm:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95601
  • Санкт-Петербург
    • AZG CUSTOM
Re: Переключатель динамиков для кабинета
« Ответ #6 : Июня 16, 2014, 12:34:44 »
Не надо так делать! Хватит одного тумблера на 3 положения с замыканием в крайних позициях. Резисторов тоже не надо!

Для этой головы вполне нормально иметь нагрузку 8-16 ом. Значит соединяем динамики последовательно. Тумблер средней ногой на соединение этих динамиков. Крайние выводы тумблера на вторые выводы динамиков. Можно тумблер повернуть чтобы указывал какой динамик включен.

Итого, по центру оба динамика последовательно, нагрузка 16 ом. По краям один из динамиков, нагрузка 8 ом. Усилитель нагружен ВСЕГДА, проблем нет.

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Переключатель динамиков для кабинета
« Ответ #7 : Июня 16, 2014, 13:21:39 »
Цитата: AZG от Июня 16, 2014, 12:34:44
Не надо так делать! Хватит одного тумблера на 3 положения с замыканием в крайних позициях. Резисторов тоже не надо!

Для этой головы вполне нормально иметь нагрузку 8-16 ом. Значит соединяем динамики последовательно. Тумблер средней ногой на соединение этих динамиков. Крайние выводы тумблера на вторые выводы динамиков. Можно тумблер повернуть чтобы указывал какой динамик включен.

Итого, по центру оба динамика последовательно, нагрузка 16 ом. По краям один из динамиков, нагрузка 8 ом. Усилитель нагружен ВСЕГДА, проблем нет.

А можно схемку, а то у меня получается, что динамики (в крайних положениях переключателя) будут подключатся к усилителю то "плюсом" (левый), то "минусом" (правый)...  И в момент переключения в среднее положение все таки разрывается контакт...  :rolleyes:
« Последнее редактирование: Июня 16, 2014, 13:23:44 от Targitay »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95601
  • Санкт-Петербург
    • AZG CUSTOM
Re: Переключатель динамиков для кабинета
« Ответ #8 : Июня 16, 2014, 13:31:05 »
Вот, все предельно просто:

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Переключатель динамиков для кабинета
« Ответ #9 : Июня 16, 2014, 13:33:13 »
AZG , Класс!  :good:   Спасибо!
« Последнее редактирование: Июня 16, 2014, 13:36:37 от Targitay »

Оффлайн deration Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 431
Re: Переключатель динамиков для кабинета
« Ответ #10 : Июня 16, 2014, 14:46:22 »
AZG, зачетно! делаем! Спасибо!

Так, стоп. Не понял. А как будет размыкаться последовательно соединение динамиков при включении крайних положений?
Может торможу, но чет не соображается никак...
« Последнее редактирование: Июня 16, 2014, 15:00:41 от deration »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95601
  • Санкт-Петербург
    • AZG CUSTOM
Re: Переключатель динамиков для кабинета
« Ответ #11 : Июня 16, 2014, 15:07:31 »

В крайних положениях ненужный динамик просто закорачивается и не работает. Остается только второй.

Оффлайн deration Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 431
Re: Переключатель динамиков для кабинета
« Ответ #12 : Июня 16, 2014, 15:11:04 »
AZG, ОКИ! Спасибо.

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Переключатель динамиков для кабинета

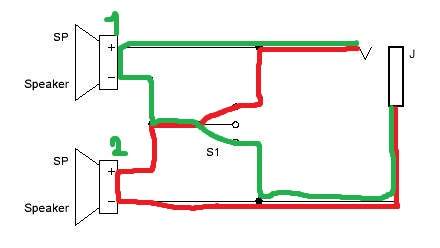

« Ответ #13 : Июня 16, 2014, 15:13:03 »
deration,

1044050-0

Как то так...

Оффлайн deration Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 431
Re: Переключатель динамиков для кабинета
« Ответ #14 : Июня 16, 2014, 15:22:08 »
kynep, Да, я понял. Просто не знал, что динамики можно закоротить.
