Приветствую друзья.
Батарейки батарейки.ю забыл поменять, негде купить(актуально для меня к примеру) прямо сейчас, чуть села и уже что то как бы не то. Знакомо? я вот столкнулся...энерджайзеры по 250р, дюрасел днем с огнем не найдеш, эры садятся быстро(походу сами по себе).
Но не  суть, есть проблема в активных схемах, это питание, батарейка все хорошо, но если из дома ен выходишь а еще и раздалбай такой что шнур не выдергиваешь, то проблема с батарейками обеспечена.

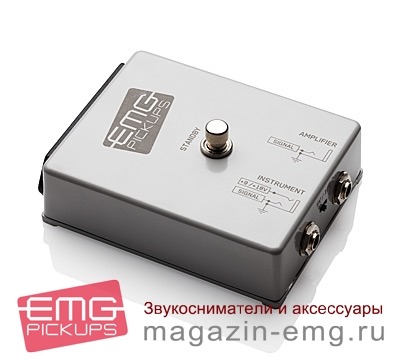

EMG предлогает такое решение:
http://magazin-emg.ru/store/#!/~/product/category=4630095&id=30189613
не обосновано дорого на мой взгляд, что если собрать самому? кнопка станбай не нудна. питание от внешнего блока, на картинке карикатурно нарисовал что куда в этой коробке если правильно понял(да да маленький косячок с расположением контактов, но понятно наверное что средний контакт с питанием это средний контакт на стереоджеке), но куда минус заводить? и что менять в схеме самой гитары?
Спасибо.

а есть уверенность что в гитаре что то менять надо? об этом нигде не указанно у меня сомнения некоторые, не стали бы они такую замуту делать чтобы потом схему лопатить

... и добавил:

чета у меня сооброжалки нехватает

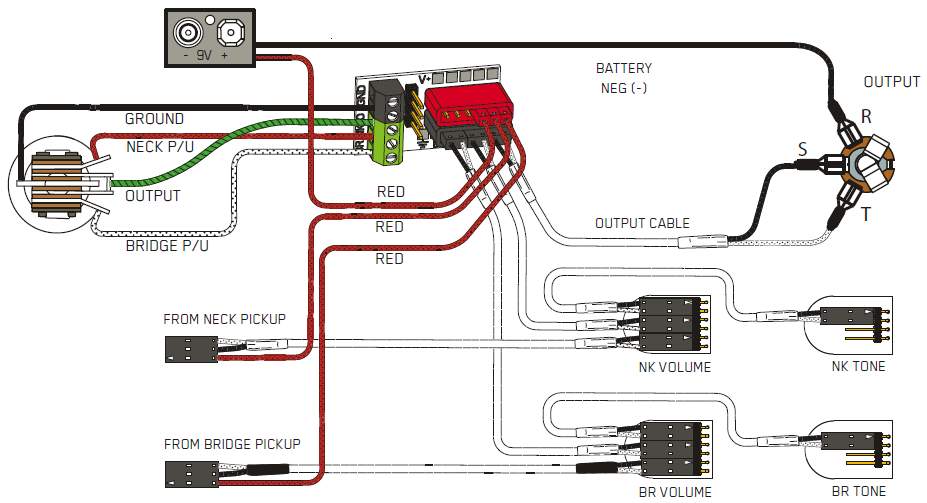

схема, никак не пойму как все это замутить вместо батарейки

че это ваще такое? что ты хочешь сделать? внешнее питание от сети для гитары с активными датчиками?

... и добавил:
ну а че тут непонятного? минус идет через стереогнездо на землю (при вынутом джеке (джек моно) размыкается, при вставленном на землю замыкается) а плюс идет на соответствующий контакт схемы усилителя

первый пост... устройство питания от EMG, очень сильно не думаю чтобы они сделали приблуду чтобы нужно потрошить схеу гитары было.
как работает стереогнездо я понимаю

... и добавил:

джек с 4 контактами и тогда можно вообще отдельно питание подавать и не думать что куда

... и добавил:

полагаю запитать надо среднее кольцо стереоджека и минус повесить на землю  , но боюсь пробовать

что за устройство? где оно? документация есть?

... и добавил:

ссылка не работает у тебя

http://magazin-emg.ru/store/#!/~/category/id=4630095
http://magazin-emg.ru/store/#!/~/category/id=4630095
скопируй в адресную строку

ну а че, просто на земле минус, на конце сигнал, на среднем контакте плюс. но полюбому придется в гитару тоже стерео-гнездо перепаивать чтоб там плюс от среднего контакта шел на усилитель. и всё это дело стерео-кабелем подключать.

... и добавил:

да на нем же на корпусе нарисовано как подключать

а минус внутри тупо на землю

http://magazin-emg.ru/wp-content/uploads/2013/12/EMG-ES-18.pdf
последний лист  контакт батарейки тупо замкнут

  надо собрать без датчиков да тестером потыкать

гдеб еще взять кабель стерео с отдельной экранированной жилой

инструментальный стерео-кабель. таких дофига должно быть.

у меня самый позорный гитарный купить негде, совсем
только ехать в самару
обычный микрофонный по моему не подойдет, как бы не фонил изза питания
