Оффлайн FEV Автор темы

  • Опытный
  • ****
  • Сообщений: 721
  • Репутация: +70/-1
Re: Поделитесь фото навесного монтажа, плз
« Ответ #30 : Августа 25, 2009, 18:06:29 »
Hader, я сказал "БП и прочее по мелочи", это несколько другое чем "БП и прочие мелочи".
БП я делаю на плате , мне так проще - лежат себе стандартные на 20-50-100Вт.
Там выпрямитель, кондеры, подъем накала на +50В, схема смещения.

Оффлайн Hader

  • Эксперт
  • *****
  • Сообщений: 2101
  • Репутация: +40/-4
  • Санкт-Петербург
Re: Поделитесь фото навесного монтажа, плз
« Ответ #31 : Августа 25, 2009, 19:15:23 »
Цитата: FEV от Августа 25, 2009, 18:06:29
Hader, я сказал "БП и прочее по мелочи", это несколько другое чем "БП и прочие мелочи".
БП я делаю на плате , мне так проще - лежат себе стандартные на 20-50-100Вт.
Там выпрямитель, кондеры, подъем накала на +50В, схема смещения.


а понял, ивеняюсь  ;)
а что иметь пачку готовых ПБ это удобно  :)
надобно призадуматься на эту тему  :crazy:

Оффлайн FEV Автор темы

  • Опытный
  • ****
  • Сообщений: 721
  • Репутация: +70/-1
Re: Поделитесь фото навесного монтажа, плз
« Ответ #32 : Августа 25, 2009, 19:58:47 »
Удобно, хотя там не пачка, а так - три-четыре штуки обычно лежат.

Оффлайн Че Бурашка

  • Эксперт
  • *****
  • Сообщений: 1470
  • Репутация: +118/-2
Re: Поделитесь фото навесного монтажа, плз
« Ответ #33 : Августа 25, 2009, 20:54:32 »
Цитата: NektoS от Августа 25, 2009, 01:10:13
Hader, http://en.wikipedia.org/wiki/Turret_board
Название "турет" пришло из архитектуры (искажённое от "маленькой башни"), Р2Р (пойнт ту пойнт) - это " вывод элемента к выводу элемента".
Извините что вмешиваюсь, но где можно взять эти самые туреты? Или их самому надо делать?

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Поделитесь фото навесного монтажа, плз
« Ответ #34 : Августа 25, 2009, 22:42:46 »
Небольшие проекты преампов лучше собирать навесом, проэкты типа ревера ерасова на 4х микросхемах  - на печатке.Разводить ее дело не такое просто как может показаться добро если есть готовая проверенная..Навесной монтаж стараюсь осуществлять ножками деталей.

Оффлайн FEV Автор темы

  • Опытный
  • ****
  • Сообщений: 721
  • Репутация: +70/-1
Re: Поделитесь фото навесного монтажа, плз
« Ответ #35 : Августа 25, 2009, 23:51:51 »
Че Бурашка, прекрасная вещь - наконечники для проводов 1.5 мм2, продаются в любом магазе строительном.  Сверлишь отверстие 2мм, плотно вставляешь наконечник и туррета готова;)

Оффлайн Hader

  • Эксперт
  • *****
  • Сообщений: 2101
  • Репутация: +40/-4
  • Санкт-Петербург
Re: Поделитесь фото навесного монтажа, плз
« Ответ #36 : Августа 26, 2009, 01:27:01 »
Цитата: FEV от Августа 25, 2009, 23:51:51
Че Бурашка, прекрасная вещь - наконечники для проводов 1.5 мм2, продаются в любом магазе строительном.  Сверлишь отверстие 2мм, плотно вставляешь наконечник и туррета готова;)

все интереснее и интереснее... а ссылочку на эти наконечники можно?
и как они паяются? без проблем или желательно предварительно зашкурить?

Оффлайн FEV Автор темы

  • Опытный
  • ****
  • Сообщений: 721
  • Репутация: +70/-1
Re: Поделитесь фото навесного монтажа, плз
« Ответ #37 : Августа 26, 2009, 07:36:31 »
На ГТлабе есть целая статья по этому поводу) Ссылочка :
http://gtlab.net/gtlab2/readarticle.php?article_id=4

Провода до ламп паяются снизу. Наконечники для проводов паяются прекрасно без ошкуривания.
В отличие от статьи, юзаю толстый гетинакс(просто много его), толщиной 4мм - очень плотно держит.
Также турреты можно заказать на буржуйских сайтах.

Оффлайн Че Бурашка

  • Эксперт
  • *****
  • Сообщений: 1470
  • Репутация: +118/-2
Re: Поделитесь фото навесного монтажа, плз
« Ответ #38 : Августа 29, 2009, 20:01:45 »

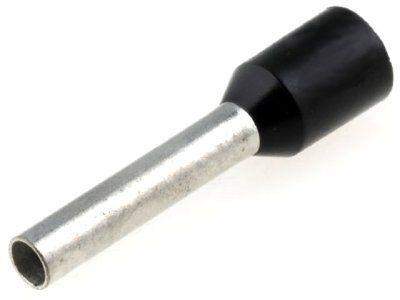

Вот такие подойдут?

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Поделитесь фото навесного монтажа, плз
« Ответ #39 : Августа 29, 2009, 21:09:10 »
Че Бурашка, только пластмаску придется сдергивать, если найдешь, лучше купить сразу без нее :)

Оффлайн Jibskeart

  • Опытный
  • ****
  • Сообщений: 815
  • Репутация: +118/-29
  • Инопланетянин
Re: Поделитесь фото навесного монтажа, плз
« Ответ #40 : Августа 29, 2009, 22:36:44 »
А латунная трубка в OBI 2 мм даметра не подойдет ?
1м стоит  30р.

ее порезать на определенную длину.

причем просто достаточно ножем по кругу и ломать. )

Оффлайн FEV Автор темы

  • Опытный
  • ****
  • Сообщений: 721
  • Репутация: +70/-1
Re: Поделитесь фото навесного монтажа, плз
« Ответ #41 : Августа 29, 2009, 22:40:01 »
Че Бурашка, подойдут. Пластик прекрасно сдирается кусачками - зажал, наклонил трубку вбок и она выходит.

Jibskeart, латунь... не стОит. Проще купить как на фото выше(или лучше без пластика) и не мучится. Или заказать нормальные турреты.

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Поделитесь фото навесного монтажа, плз
« Ответ #42 : Августа 29, 2009, 23:44:04 »
клуб навесных монтажников просто))))Собираюсь паять ерасовкий ДМ5 ревер...аж самому страшно)) дай бог с первого раза заработает.Развел монтажницу под пьезо преамп - смотрю думаю все ли правильно начинаю перепроверять  - путаюсь...КТо как разводит схемы под монтажницы мож есть какая то методика?

Оффлайн Че Бурашка

  • Эксперт
  • *****
  • Сообщений: 1470
  • Репутация: +118/-2
Re: Поделитесь фото навесного монтажа, плз
« Ответ #43 : Сентября 05, 2009, 15:29:34 »
Купил сегодня наконечников, паяются они и впрямь изумительно :good:
