Автор Тема: Подскажите по трансформатору  (Прочитано 1455 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Messenger Автор темы

  • Новичок
  • *
  • Сообщений: 37
Подскажите по трансформатору
« : Июля 20, 2009, 13:18:49 »
Привет! Решил перекинуть свой чамп в другое шасси, и заодно сменить трансформатор (хочу вместо диодного моста использовать кен).
Вот что надумал насчёт трансформатора:
TOR 60 от аудиоинструмента
Мощность трансформатора 60 Вт
2х320В 70 мА
1х6,3В 0,6 А (на кенотрон 6ц5с)
1х6,3 1А (попрошу со средней точкой сделать)
В преде пока стоит 6н9с, но думаю ещё попробовать 6ж8.
Правильно ли я посчитал токи и напряжение?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95581
  • Санкт-Петербург
    • AZG CUSTOM
Re: Подскажите по трансформатору
« Ответ #1 : Июля 20, 2009, 13:27:15 »
320В анодного много. В оригинале 300В.

На накал кена попроси 1А. Излишек не помешает. А если подумать, то лучше попросить 2А и сделать отвод на 5В, чтобы можно было кены с прямым накалом пользовать

Для накала остальной части надо 1.2-1.3А если с правильным запасом.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6388
  • решил включить дурачка
Re: Подскажите по трансформатору
« Ответ #2 : Июля 20, 2009, 13:38:21 »
Мощность транса впритык выбрал. У тебя только по анодным делам получается в районе 45 Вт. Возьми с запасом - TOR 100 или TAN 125. И обмотки когда считаешь, бери не паспортные значения токов, а чуть больше, например, не 0.6 А для накала кена, а возьми 1 А.

... и добавил:

Цитата: AZG от Июля 20, 2009, 13:27:15
А если подумать, то лучше попросить 2А и сделать отвод на 5В, чтобы можно было кены с прямым накалом пользовать
AZG умный, дело говорит :)
« Последнее редактирование: Июля 20, 2009, 13:40:40 от bottle »

Оффлайн Messenger Автор темы

  • Новичок
  • *
  • Сообщений: 37
Re: Подскажите по трансформатору
« Ответ #3 : Июля 20, 2009, 14:40:52 »
Большое спасибо! Может тогда вот так?
ТОР 100
2х300В 100 мА
1х6,3В 3 А (и отвод на 5В)
1х6,3В 2А (со средней точкой)
Итого по мощности простым рассчётом выходит 91,5 Вт, и запас вроде хороший.

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
Re: Подскажите по трансформатору
« Ответ #4 : Июля 20, 2009, 14:52:46 »
так лучше.  ;)

Оффлайн Messenger Автор темы

  • Новичок
  • *
  • Сообщений: 37
Re: Подскажите по трансформатору
« Ответ #5 : Июля 20, 2009, 14:56:49 »
А как в идеале с этим тором? :)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95581
  • Санкт-Петербург
    • AZG CUSTOM
Re: Подскажите по трансформатору
« Ответ #6 : Июля 20, 2009, 15:20:20 »
Цитата: Messenger от Июля 20, 2009, 14:40:52
Большое спасибо! Может тогда вот так?
ТОР 100
2х300В 100 мА
1х6,3В 3 А (и отвод на 5В)
1х6,3В 2А (со средней точкой)
Итого по мощности простым рассчётом выходит 91,5 Вт, и запас вроде хороший.

Получили стандартный транс для Чампа :) С этого и надо было начинать.

Оффлайн Messenger Автор темы

  • Новичок
  • *
  • Сообщений: 37
Re: Подскажите по трансформатору
« Ответ #7 : Июля 20, 2009, 16:48:32 »
Круто! Значит такой и заказываю или может ещё что нибудь изменить?

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6388
  • решил включить дурачка
Re: Подскажите по трансформатору
« Ответ #8 : Июля 20, 2009, 17:00:39 »
Messenger, заказывай этот, он вполне универсальным получился. По идее, его хватит и на пуш-пулл на 6п6, надоест чамп - сделаешь делюкс :)

Оффлайн Messenger Автор темы

  • Новичок
  • *
  • Сообщений: 37
Re: Подскажите по трансформатору
« Ответ #9 : Июля 22, 2009, 17:26:54 »
Спасибо за советы! Заказываю этот.
Думаю ещё вот такой дроссель к нему взять: D20A, 5Гн, 100 mA. Нормально?
« Последнее редактирование: Июля 22, 2009, 17:32:24 от Messenger »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6388
  • решил включить дурачка
Re: Подскажите по трансформатору
« Ответ #10 : Июля 22, 2009, 18:26:24 »
Messenger, смотря где ты его будешь ставить - обычно ставится после узла, запитывающего аноды выходных ламп, т.е. ток через дроссель не большой - единицы мА, что для твоего случая 10 % от расчетного тока дросселя, подумай, имеет ли смысл брать его?
Хотя, если он не слишком здоровый по размерам, бери :)

... и добавил:

Ща посмотрел - у АИ есть дроссель D12A - он на 50 мА при тех же 5 Гн, и дешевле в полтора раза :)
« Последнее редактирование: Июля 22, 2009, 18:30:20 от bottle »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95581
  • Санкт-Петербург
    • AZG CUSTOM
Re: Подскажите по трансформатору
« Ответ #11 : Июля 22, 2009, 20:33:29 »
100мА можно смело ставить до выходника, что в плюс, ибо однотакты не компенсируют помеху.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6388
  • решил включить дурачка
Re: Подскажите по трансформатору
« Ответ #12 : Июля 23, 2009, 07:30:45 »
AZG, Угу, порылся на схематикхэвене, в некоторых чампах так и сделано :)

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
Re: Подскажите по трансформатору
« Ответ #13 : Мая 05, 2015, 16:32:58 »

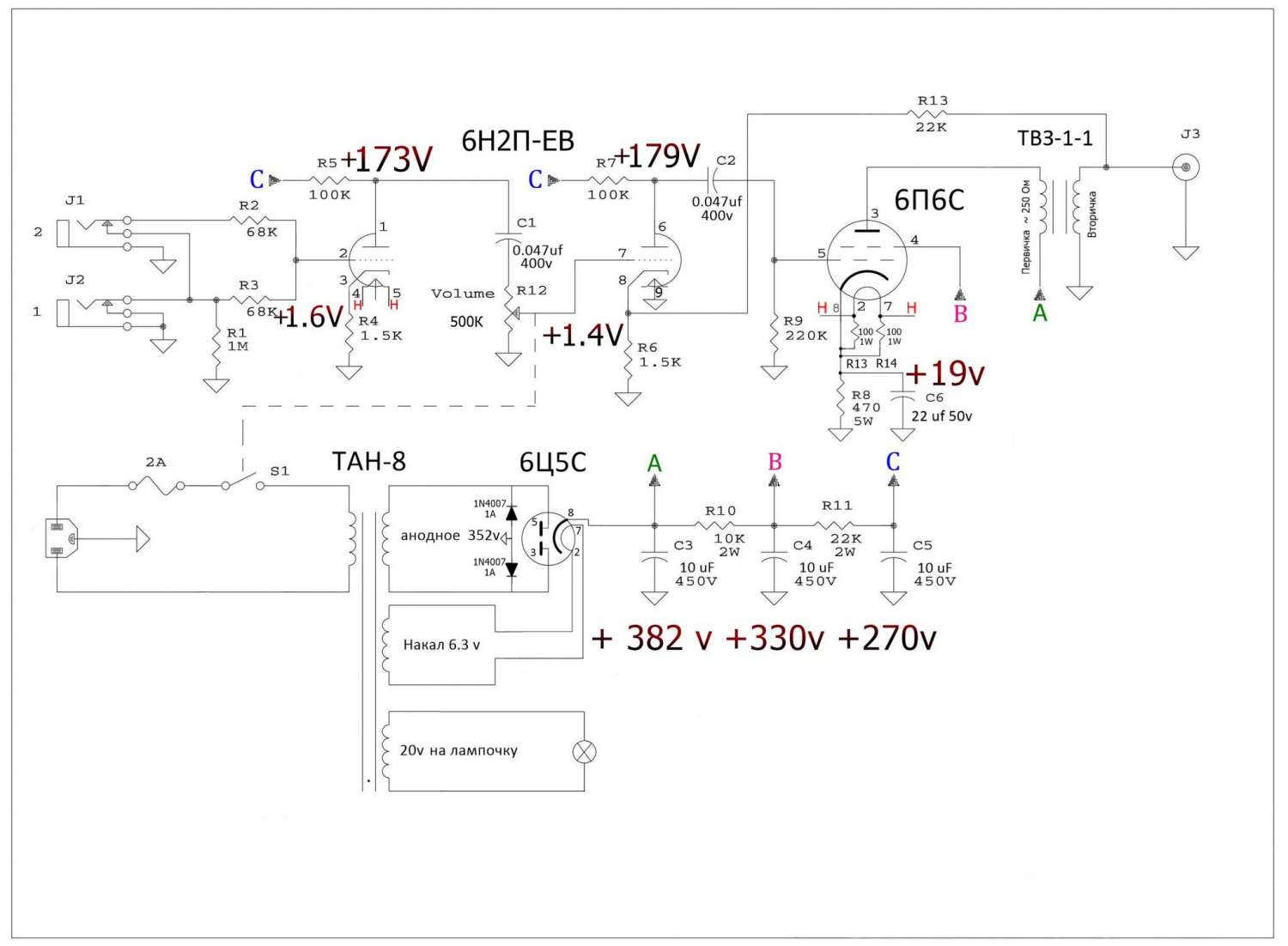

Тема мертва, но решил не создавать другой, т.к. вопрос по трансу: в общем, не вкатил мне Арлекин (позже переделанный в Карьеру) и решил я сделать нормальный однотактовый клин, а именно AX84 P1 - да не просто так, а с кенотронным питанием. Транс, стоявший в Арлекине (Карьере), имеет одну обмотку на анодное питание (на первом кондере с нагрузкой в две 6н2п и одну 6п14п, давал 336в) и две накальные (сначала использовал на питание ламп одну, оно проседало до 5,8 - 5,9 в кажись, точно не помню, спараллелил их - в аккурат 6,3 в). Имею кен 6ц5с. Запитать думаю, как здесь - https://guitarplayer.ru/index.php?action=dlattach;topic=321807.0;attach=1082836;image Вопрос: можно ли питать от спаренных накальных обмоток кен и лампы преда, мощника (одна 6н2п + одна 6п14п)? Какой конденсатор первый после кенотрона? Какие диоды в гибридный мост?
« Последнее редактирование: Мая 05, 2015, 16:34:37 от halvalife »
