Теме ап.

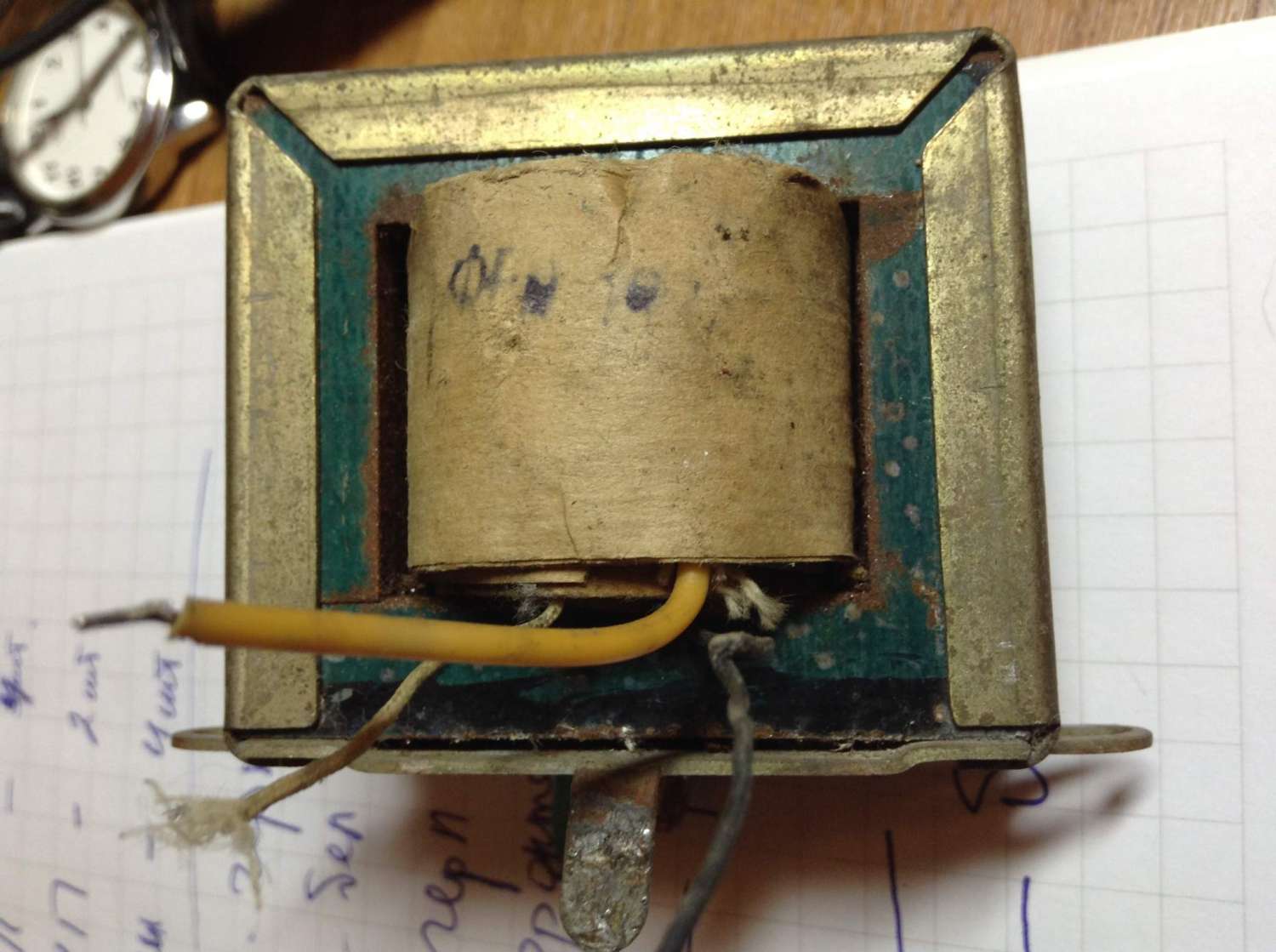

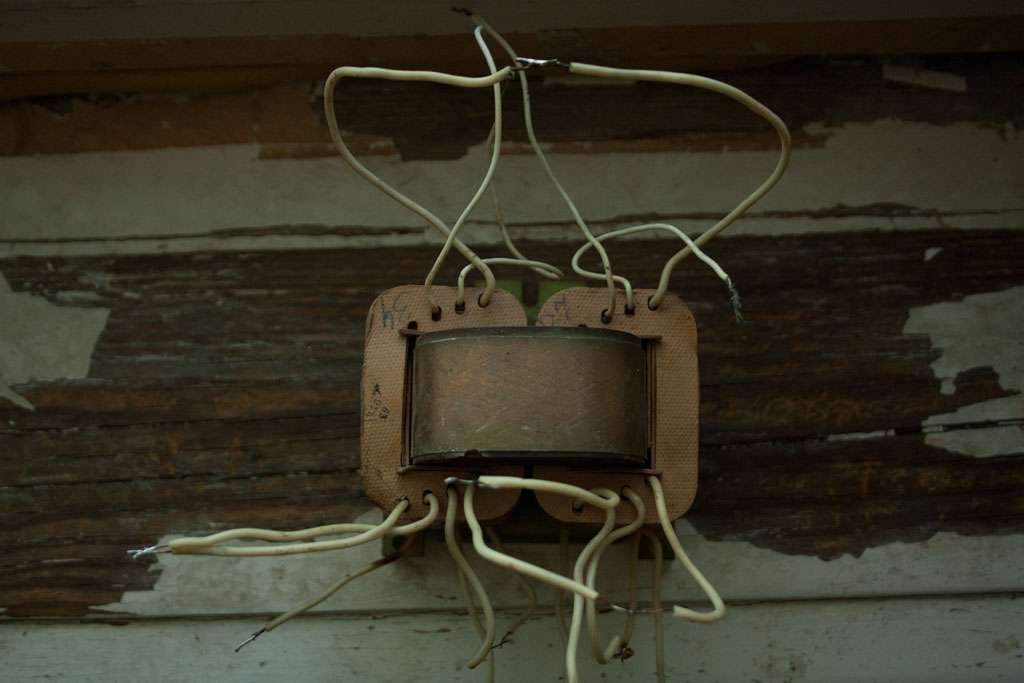

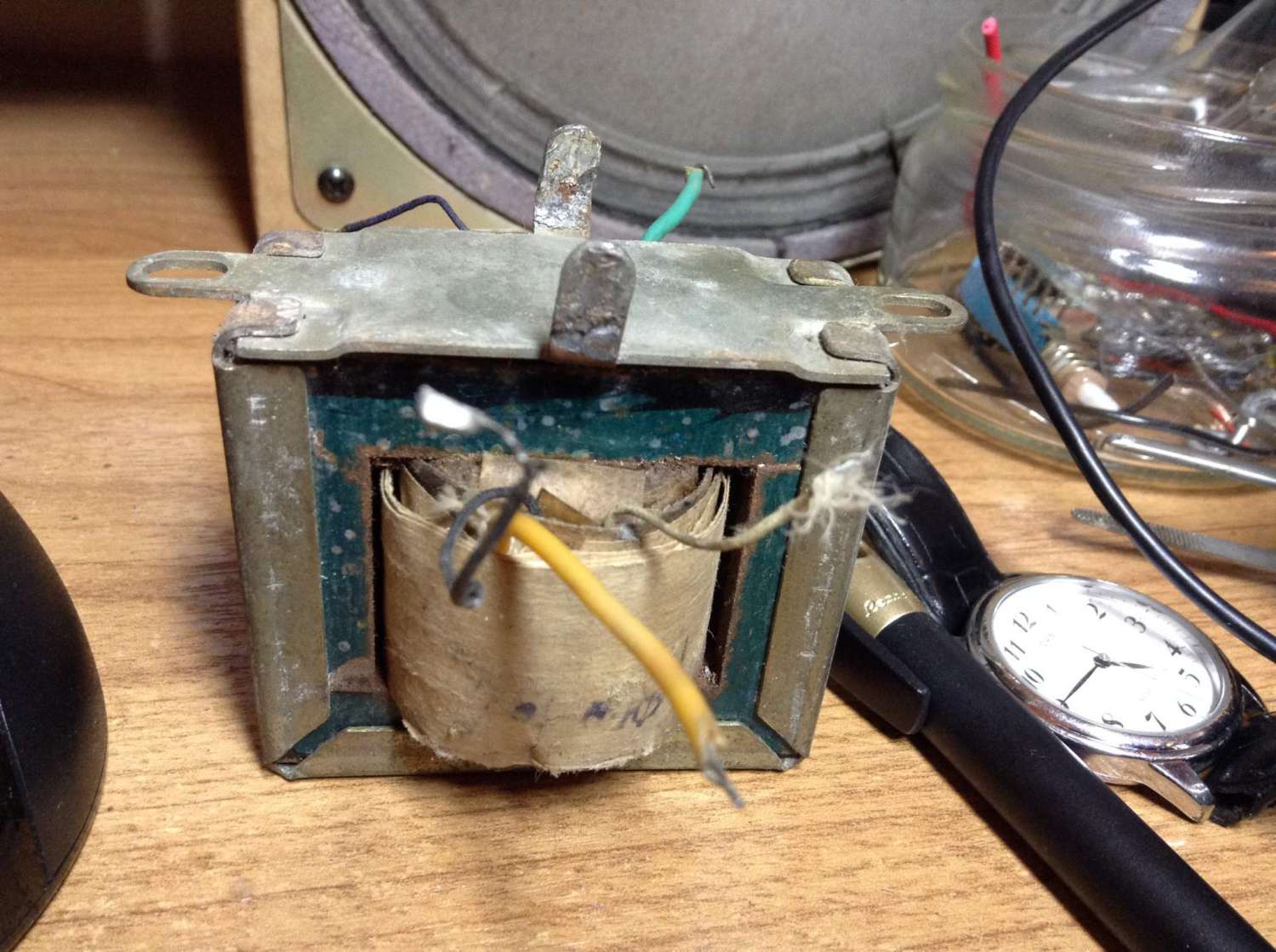

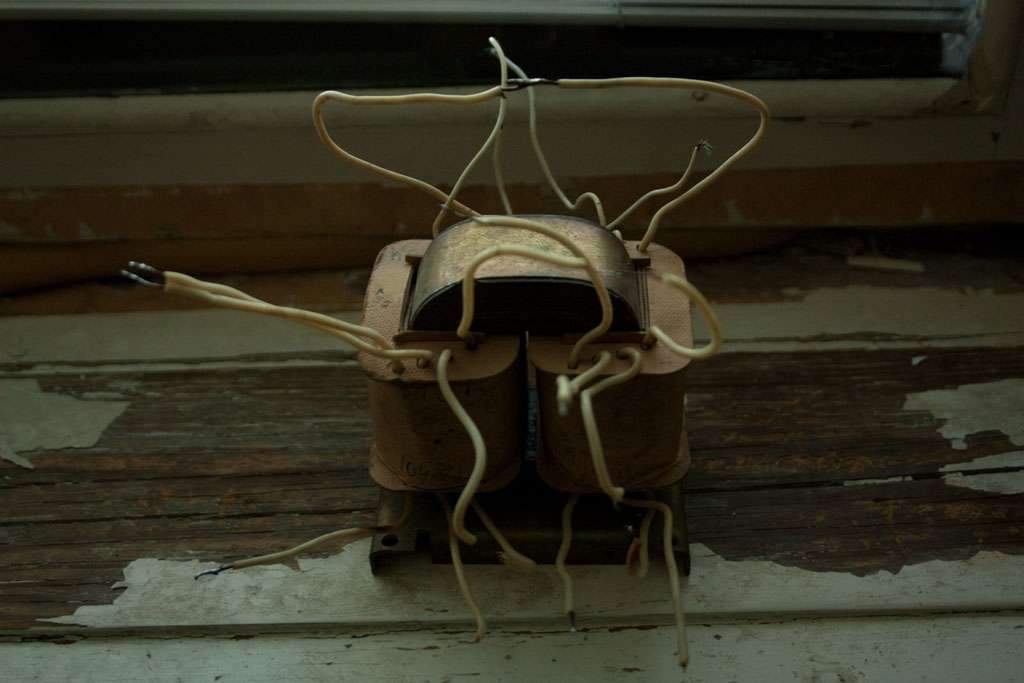

Есть отаке трансформатор(кликабельно)
Сопротивления обмоток (одна половина) -
1-2 - 8.4 Ом
3-4 - 7.2 Ом
7-8 - 1.5 Ом
9-10 -1.2 Ом
6-13 - 75 Ом
Обмотки подписаны от руки, выводы 5, 11 и 12 отсутствуют. Выводы высокоомной обмотки выполнены многожильным кабелем, остальное - моножила, 9-10 самый толстый провод, 7-8 чуть потоньше, 1-2 и 3-4 самые тонкие. Обмотка 1-2 расположена ближе всего к сердечнику. Как я понимаю, первичка - это 1-2 и 3-4, рассчитанные на коммутацию под разное сетевое напряжение. Пробовал включать 4'-3'+2'-1'+1-2+3-4, подавая на 4 и 4' сетевое - вроде как всё хорошо, на 7-8 и 7'-8' по 6.8 вольт, на 9-10+10'-9' - семь с хвостиком (3.6 в. по отдельности). На 6-13+13'-6' - 235 в. Смущает меня то, что в обратную сторону всё работает примерно так-же. Если подать на 6 и 6' сеть, на накальных обмотках намеряется 6.5 и 6.8 в, а на остальных - от 45-и до 210 в. в зависимости от коммутации. Так вот, ногами за тупые вопросы постарайтесь не бить, а, наоборот, ласково скажите, какой из вариантов подключения всё-таки верный?
И ещё. Зачем по разному накальные обмотки намотаны, часть целиком на одной половине, а часть под последовательное соединение?
