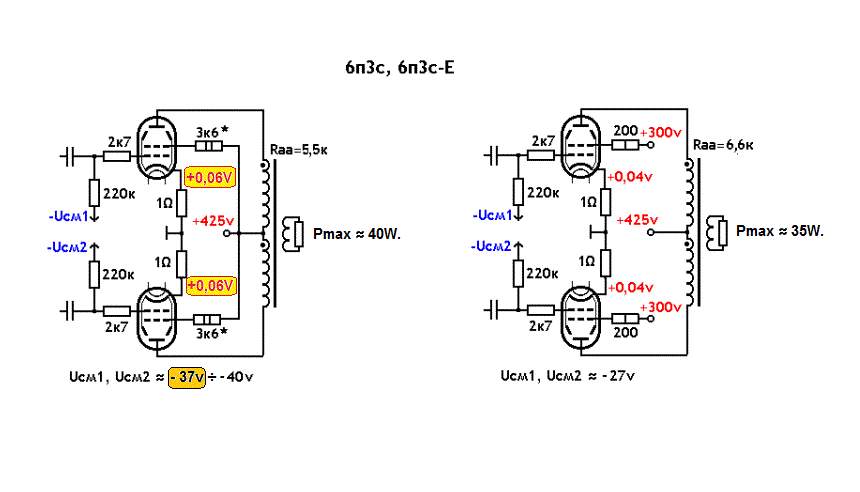

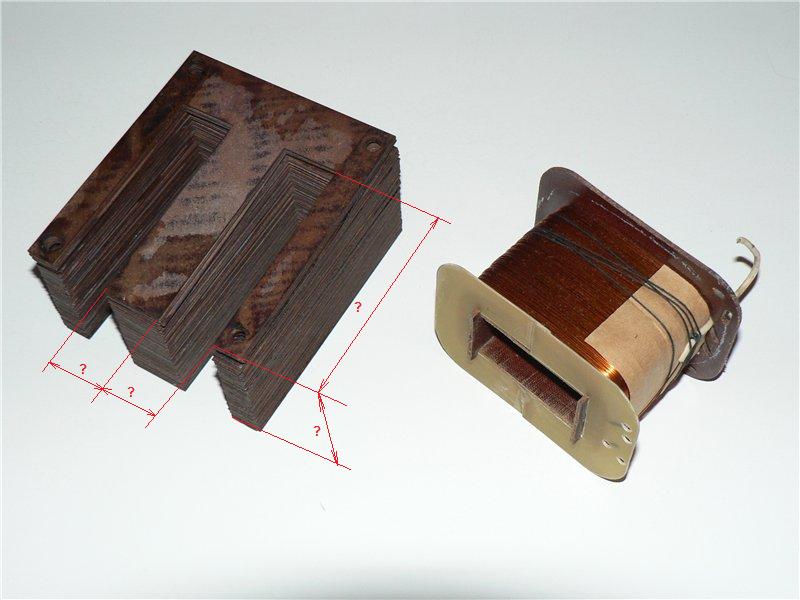

Для начала, неплохо бы узнать – что это за железо? ПЛ или ШЛ? А то, как то странно даны размеры сердечника: 82мм – 82мм….
Что бы было проще с чего начинать, примите за правило (так уж повелось), что все линейные размеры трансформаторного железа (или, если хотите – его «набора») всегда обозначаются в сантиметрах. Почему? Потому что, во всех известных формулах (и программах) для расчёта силового трансформатора, применяется именно эта размерность – сантиметры.
Далее. Прежде чем начинать мотать силовичок, надо знать предельные (допустимые) «возможности» вашего трансформаторного железа (донора). В простонародье это называется «габаритная» мощность трансформатора.
Как быстро подсчитать «габаритку»? Примерно, для первой прикидки, вполне подойдёт старый «дедовский» способ. Надо площадь сечения центрального керна сердечника (в квадратных сантиметрах), умножить на площадь окна (в квадратных сантиметрах). Получим примерную габаритную мощность Вашей «железяки». Зачем это нужно? Да, для того, что бы узнать – хватит нам «мощности» железа для будущего блока питания или нет?
Это ещё не всё! Габаритку трансформатора (примерно, приблизительно) мы знаем (подсчитали). Теперь надо рассчитать мощность нагрузки – максимальную мощность, которую будет потреблять Ваш будущий усилитель! Не путайте эту мощность (максимальную мощность потребления усилителя), с максимальной выходной мощностью усилителя!….
Допустим, что Вы подсчитали максимальную мощность потребления усилителя – хорошо! Теперь сравните; «габаритную» мощность трансформатора и максимальную мощность потребления усилителя. Если «габаритная» мощность трансформатора равна или больше максимальной мощности потребления усилителя, то всё в порядке – можно приступить к… (не-а…, не угадали), к дальнейшему, доскональному («правильному») расчёту силового трансформатора.
Так, так, так…, подсчитали, проверили расчёты? Всё хорошо, всё «сходиться»? Вот теперь можно приступать к намотке силового трансформатора….
