Автор Тема: помогите понять схемку  (Прочитано 1462 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн DatoG Автор темы

  • Частый посетитель
  • **
  • Сообщений: 136
Re: помогите понять схемку
« Ответ #15 : Октября 29, 2015, 09:10:26 »
 8)
Цитата: AZG от Октября 28, 2015, 23:04:48
DatoG, R85 убери, R81 поменять на 1М и на соединение между ним и реле подключить С11. R26 удалить.

так правильно?
если не трудно,черканите как правильно
« Последнее редактирование: Октября 29, 2015, 09:18:49 от DatoG »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9071
  • Мнение - не повод получить пулю сразу.
Re: помогите понять схемку
« Ответ #16 : Октября 29, 2015, 09:29:53 »

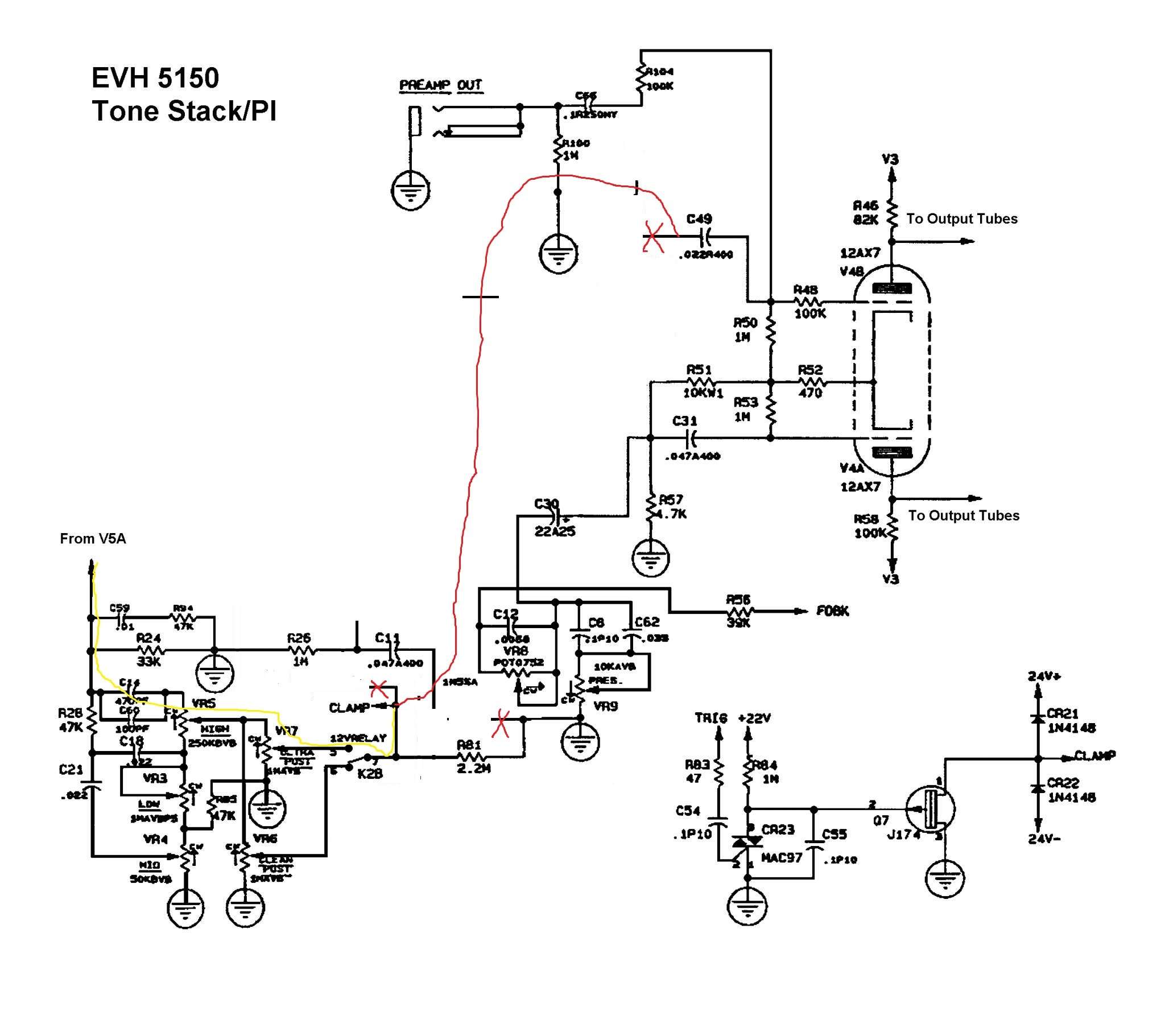

Божечки мои, вот жёлтым сигнал проходит от начала.



... и добавил:

Всё как АЗГ написал - отрезать от клямпа до входа на фазик.
« Последнее редактирование: Октября 29, 2015, 09:31:38 от Rolly »

Оффлайн DatoG Автор темы

  • Частый посетитель
  • **
  • Сообщений: 136
Re: помогите понять схемку
« Ответ #17 : Октября 29, 2015, 09:41:17 »

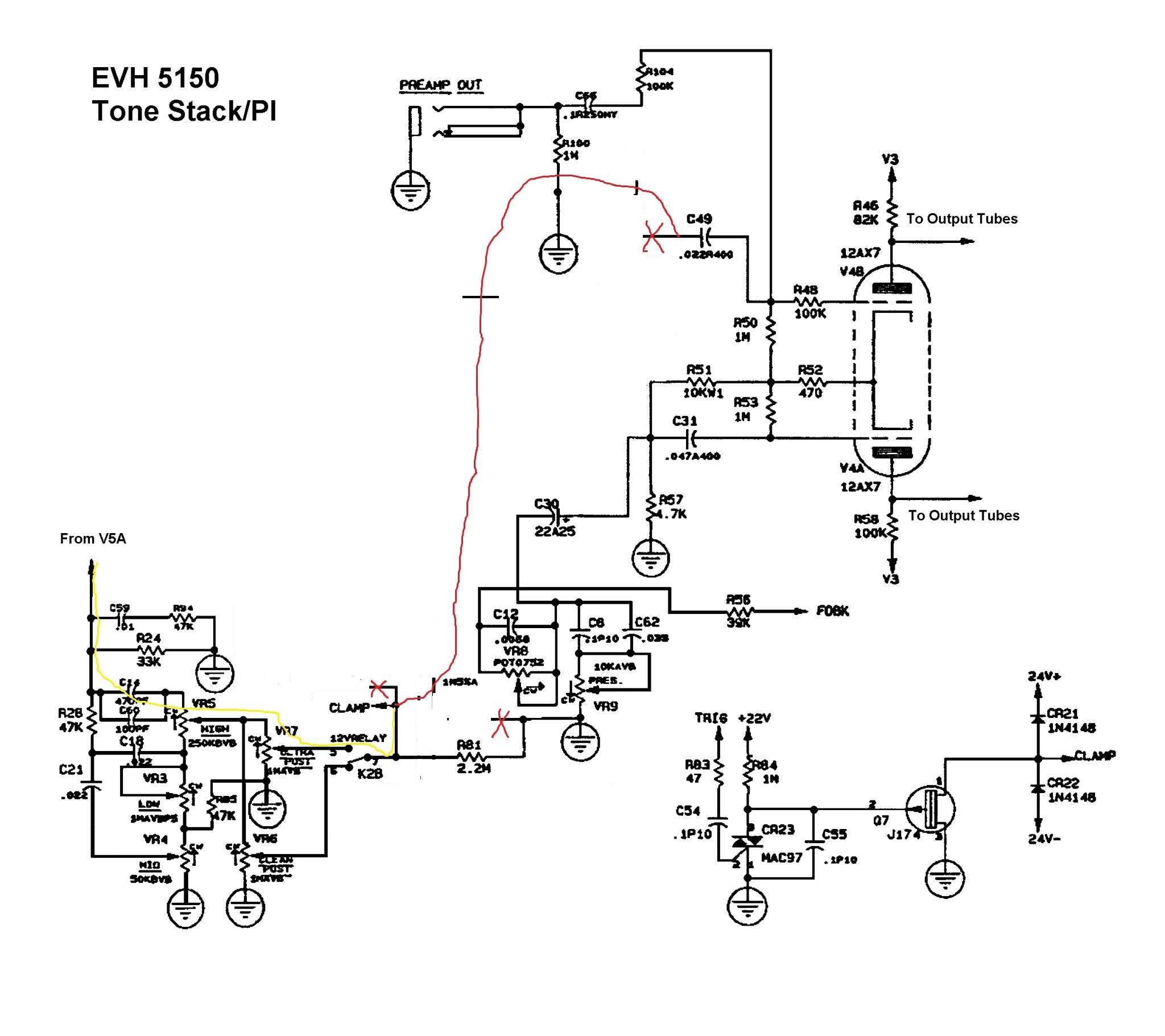

Цитата: Rolly от Октября 29, 2015, 09:29:53
Божечки мои, вот жёлтым сигнал проходит от начала.



... и добавил:

Всё как АЗГ написал - отрезать от клямпа до входа на фазик.
блин,ну нарисуйте как правильно.нихренаж не понятно что с обвесами делать))
делов на 5 минут

... и добавил:

так?
« Последнее редактирование: Октября 29, 2015, 09:48:40 от DatoG »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9071
  • Мнение - не повод получить пулю сразу.
Re: помогите понять схемку
« Ответ #18 : Октября 29, 2015, 09:50:01 »
DatoG, если ты по такой схеме не понимаешь, то рановато видимо браться за такие сложные проекты. Посиди, теорию почитай, на схемах порисуй прохождение сигнала. Лампы - это ведь опасные для жизни напряжения и токи, надо с пониманием подходить.

... и добавил:

R26 C11 лишние висят

Оффлайн DatoG Автор темы

  • Частый посетитель
  • **
  • Сообщений: 136
Re: помогите понять схемку
« Ответ #19 : Октября 29, 2015, 09:58:14 »
Цитата: Rolly от Октября 29, 2015, 09:50:01
R26 C11 лишние висят

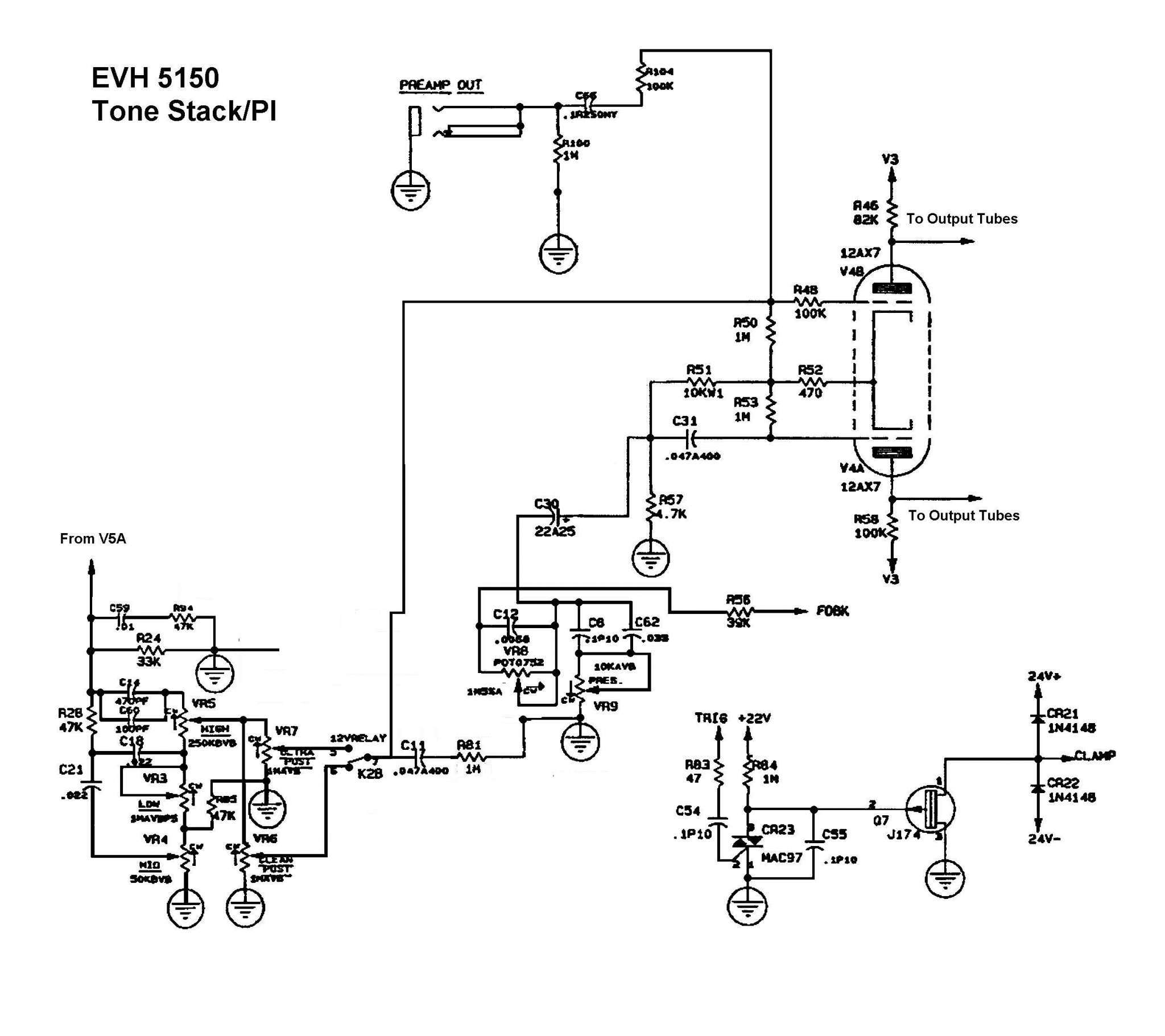

вот так правильно?AZG писал с11 оставить в схеме
« Последнее редактирование: Октября 29, 2015, 10:03:15 от DatoG »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9071
  • Мнение - не повод получить пулю сразу.
Re: помогите понять схемку
« Ответ #20 : Октября 29, 2015, 10:29:24 »
DatoG, так правильно, хотя без понимания что и зачем всё равно плохо влезать. АЗГ писал для другой твоей кривой перерисовки. Полезно было бы самостоятельно нарисовать путь прохождения сигнала для оригинальной схемы и объяснить, что и зачем там.

Оффлайн DatoG Автор темы

  • Частый посетитель
  • **
  • Сообщений: 136
Re: помогите понять схемку
« Ответ #21 : Октября 29, 2015, 10:32:54 »
Цитата: Rolly от Октября 29, 2015, 10:29:24
DatoG, так правильно, хотя без понимания что и зачем всё равно плохо влезать. АЗГ писал для другой твоей кривой перерисовки. Полезно было бы самостоятельно нарисовать путь прохождения сигнала для оригинальной схемы и объяснить, что и зачем там.
меня R81 смущает. зачем он там. во второй версии 5150 его нет

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9071
  • Мнение - не повод получить пулю сразу.
Re: помогите понять схемку
« Ответ #22 : Октября 29, 2015, 10:33:50 »
Это привязка.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95636
  • Санкт-Петербург
    • AZG CUSTOM
Re: помогите понять схемку
« Ответ #23 : Октября 29, 2015, 11:07:32 »
Цитата: DatoG от Октября 29, 2015, 10:32:54
меня R81 смущает. зачем он там. во второй версии 5150 его нет

Это надо чтобы реле не щелкало.

Оффлайн DatoG Автор темы

  • Частый посетитель
  • **
  • Сообщений: 136
Re: помогите понять схемку
« Ответ #24 : Октября 29, 2015, 11:12:08 »
спасибо всем за помощь.

... и добавил:

для чего в схеме с59 р54 и р24 на землю?
« Последнее редактирование: Октября 29, 2015, 15:28:33 от DatoG »
