Помогите пожайлуста.
« : Февраля 04, 2016, 16:43:56 »
Ребята привет, собрал клон максона OD 808, (снял с оригинала). Все завелось работает, но есть маленькая беда.  Снизу вейвформа обрезается. Не понимаю в чем дело. Поменял все диоды все равно такая же беда. Подскажите в какую сторону копать. Всем спасибо за помощь!

Оффлайн Василий Войченко

  • Новичок
  • *
  • Сообщений: 32
  • Вот такие вот дела...
Re: Помогите пожайлуста.
« Ответ #1 : Февраля 04, 2016, 17:02:35 »

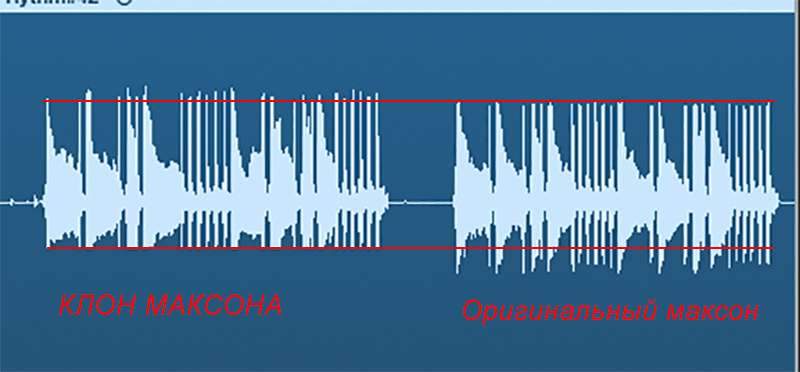

zerox, возможно какой-то из диодов стоит не той стороной.Судя по картинке - оригинальный режет сверху, а клон режет снизу.Я бы сказал что дело связанно непосредственно с "ножами", но возможно я ошибаюсь.

Оффлайн Прохожий_

  • Эксперт
  • *****
  • Сообщений: 1955
    • Звукозапись и создание музыки
Re: Помогите пожайлуста.
« Ответ #2 : Февраля 04, 2016, 17:05:00 »
Возможно по питанию перекос. Проверь резисторы в делителе, которые искусственную среднюю точку формируют.

Оффлайн zerox Автор темы

  • Частый посетитель
  • **
  • Сообщений: 220
Re: Помогите пожайлуста.
« Ответ #3 : Февраля 04, 2016, 17:15:32 »
 Василий Войченко,  Василий диоды все перепроверил, и поменял их с ними все хорошо.

Цитата: Прохожий_ от Февраля 04, 2016, 17:05:00
Возможно по питанию перекос. Проверь резисторы в делителе, которые искусственную среднюю точку формируют.

Спасибо за совет , только я в схемотехнике не силен , и алгоритм работы вообще не понимаю, я просто скопировал схему, и впаял теже детали  :pozor: :pozor: :pozor:
Так что мне ваш ответ ни о чем не говорит  ??? , ну кроме слова резистры конечно, проверю все для надежности. )

Оффлайн Василий Войченко

  • Новичок
  • *
  • Сообщений: 32
  • Вот такие вот дела...
Re: Помогите пожайлуста.
« Ответ #4 : Февраля 04, 2016, 17:25:20 »
zerox, типа если резистор портится - напряжение биаса изменяется, а это изменяет режим работы.Проверь правильного ли номинала резисторы, измерь напряжение на средней точке резисторов

Оффлайн zerox Автор темы

  • Частый посетитель
  • **
  • Сообщений: 220
Re: Помогите пожайлуста.
« Ответ #5 : Февраля 04, 2016, 19:26:59 »
Василий Войченко, Действительно нашел 2 резика у которых вместо 10ком - по 6,5 т.е идет падение сопратевления.. Но когда я их выпаиваю и проверяю оба по 10.. Т.е на них что-то другое влияет.. Выпаял соседние кондеры тоже самое.. Как только один резик выпаиваю на другом сразу становиться 10ком.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12815
  • Atypique
Re: Помогите пожайлуста.
« Ответ #6 : Февраля 04, 2016, 19:56:03 »
Цитировать
Т.е на них что-то другое влияет
- это утечка проводимости через схему, вполне нормальное явление.
Тут уже сказали, что надо убедиться в правильности "искусственной земли".
Если там по какой-то причине будет не 1/2 питания, то сигнал будет смещён вверх или вниз (что мы и наблюдаем на приведённой картинке).
Вообще, когда есть какой-то схемный вопрос, всегда надо прикладывать эту схему для анализа и диагностики.

Оффлайн zerox Автор темы

  • Частый посетитель
  • **
  • Сообщений: 220
Re: Помогите пожайлуста.
« Ответ #7 : Февраля 04, 2016, 20:03:53 »




Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12815
  • Atypique
Re: Помогите пожайлуста.
« Ответ #8 : Февраля 04, 2016, 20:53:03 »
R5, нижний вывод (VR). Там должна быть точно половина напряжения питания (+V).
