Deviron, я думаю, центральный выходника не столько ловит наводки, сколько сам излучает, т.е. там большая мощность проходит. А ловят сетки фазика, например, с которыми он в пучке. Также и вторые сетки - они мощнее даже анодов фазика, значит они тоже скорее излучатели, чем приёмники.

Послушал ещё раз - вблизи на чистом наводки на гитару почти не заметны. А вот ручка гейна которая на чистом не участвует, немного шуршит на максимальном значении. Как раз на том участке на котором на гейн канале и появляются искажения.
(дополню в разобранном усилителе ручка гейна на чистом не шуршит, но диапазон при котором возникают искажения становится чуть больше. Видимо там есть петля антенны или что-то в этом духе которую нужно убрать.)
Гейн там отдельно от темброблока и сразу идёт на вторую сетку первой лампы. Потенциометры мелкие Alpha. Работают но особой гордости не вызывают.

А индикация каналов при выключенном стендбае это норма, просто один зеленый светодиод приболел и светит бледно.

Ну и ещё вопрос, могут ли провода от выпрямителя, с напряжением 12В создавать лишние наводки? И может стоить добавить на линию стаба пару конденсаторов 100nf на землю? Один после выпрямителя, и второй после L7812CV, или это лишнее?

... и добавил:

Наступило прозрение и увидел что провод первой сетки преампа от платы ничем не экранирован. Надо джек пересобрать на месте и пустить экранированный провод прямо на сетку первой лампы, по заветам Дамбла.

... и добавил:

Пытался крутить биас но так и не понял куда он крутится. Изменений ноль. Надо на холодную привести его в рабочее состояние, а уже потом крутить куда-то.

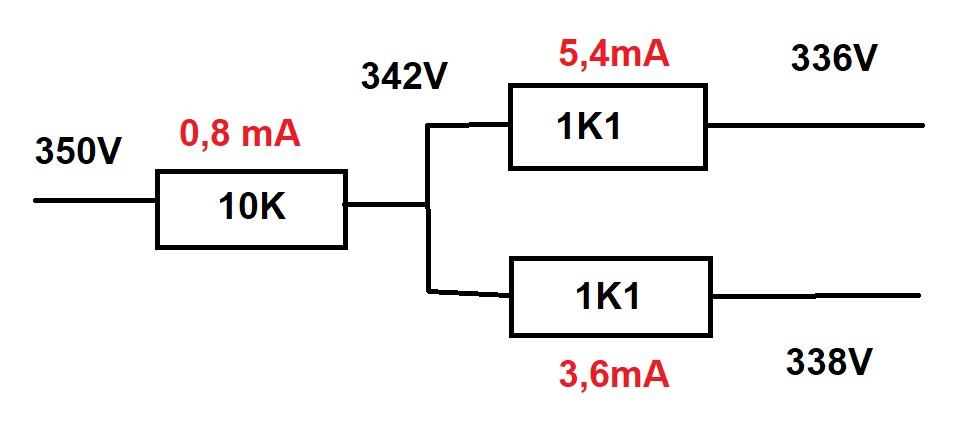

По напряжениям начиная от выпрямителя 350В - 10к - 342В - 1,1к (336В,338В)
Биас -36В на выходе, -35В после резистора 1.8к, дальше идёт прямо на лампу.
На площадках преампа 272В - 9.1к - 262В  B+ от конденсатора.



можно посчитать. на вторых сетка будут без учёта погрешностей 4,5 и 3,6 мА, в сумме 8,1. Тогда получается на питание вторых сеток идёт не 10к, а примерно 1к.

В третий раз замеряю и нижний резистор 9.86К. Подсветил чтобы не забыть и больше в усилитель за этим не лазить.
Резисторы Yageo 1.1к почти идентичны.
Возможно там происходит что-то чего мы ещё не понимаем.

Никого не хочу обидеть, но мозг отказывается понимать

Никого не хочу обидеть, но мозг отказывается понимать
(Ссылка на вложение)

Сделано вполне логичное предположение, что возбуд может искажать измерения. Предположительно, что через фазик. Поэтому можно попробовать вытащить лампу фазика и ещё раз померить.

Я так понял -35В на сетках это слишком низкое напряжение, и именно оно влияет на ток. Но для этого нужно разобраться как работает Биас пот в текущей схеме. Сколько я его не крутил, ничего не менялось.

А что конкретно должно было поменяться?

Ну , наверное, ток через лампы?

Заниженный биас создаёт искажения. Поэтому лучше довести лампу хотя бы до 50-70% рассеиваемой мощности. Это примерно от 29 до 41mA на резисторе 1Ом. Сейчас там около 15mA. Это если я правильно понял...
