Смысл такого подключения есть. Во первых, "поты" действительно "жрут звук". Крайне незначительно, едва заметно, но жрут. И регулятор тона и регулятор громкости тоже)) Кстати, это более заметно на мощных датчиках с большим сопротивлением катушек. Потому что сопротивление катушке уже вполне соотносимо с сопротивлением шунтирующих ее потов...
Во вторых - если не просто припаивать датчик на гнездо, а оставить потенциометры, но отрубаемые тумблером, то это дает интересные возможности. Во первых, получаем 2 фиксированных уровня с гитары. Один - прибранный потом, другой - на полную катушку.
Во вторых, можем иметь эффект Килл свич - если выберем тумблер, которым удобно щелкать туда-сюда... В третьих - множество гитаристов в 99% случаев пользуется потом громкости, просто чтобы убрать полностью звук подключенной гитары в "антракте", пока он пьет кофе))) И здесь тумблер сэкономит жизнь поту)
Чтобы сделать такую схему, нужен 2-х линейный тумблер. Одна линия закорачивает контакты пота напрямую, вторая линия, напротив, разъединяет контакт пота от "земли".
... и добавил:

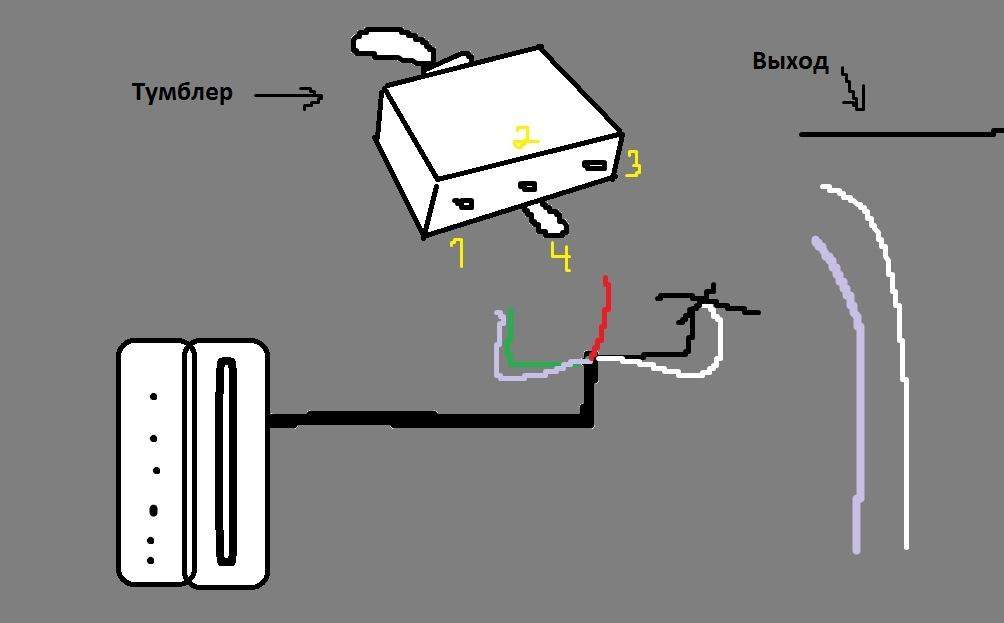

Aneye Frosgart, по теме - провод с 4 лапки, на твоем рисунке, это земля - если я правильно понял рисунок. Если этот провод припаян к контакту, котрый является как бы продолжением металлического кожуха тумблера.
Белый провод, если он соединяет "все ручки и тумблер, это тоже земля. Никуда их не отпаивай, оставь как есть))
з.ы. Не жалко родной американский Джексон то курочить?)))
