Добрый час, коллеги,
потребовалась подзвучка народного инструмента - гармошки. Да так, чтобы в движении его не ограничивать.

Почему бы не попробовать дешевые электретные микрофоны прикрутить саморезами с обоих сторон гармошки. Но загвоздка со включением их в микшерный пульт.
Помогите-подскажите собрать эту схему на на SMD-компонентах?
Подобрать кондеры и сопротивления самостоятельно это часть дела.
Подскажите с аналогами остальных деталей, диодов и транзюков?

Фантом в пульте стандартный 48В, микрофон планируется "компьютерный" двухпроводной (тот что в звуковухе ПК питается от 5В).
Находил более простые схемы, но они шумящие и "неправильные".

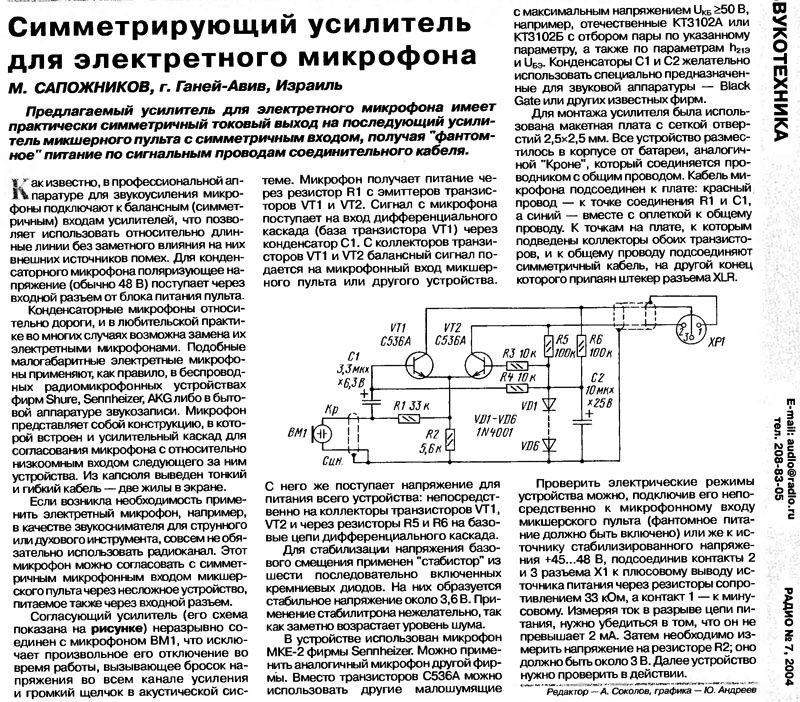

Оригинал схемы:

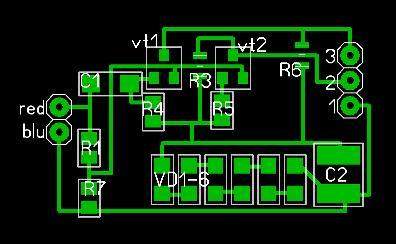

Прикрепил разводку в спринт-лэйауте, покритикуйте, кто врубается:

видимо для миниатюризации

muSt, СМД тут особо не цениться

СМД в домашних условиях паять довольно сложно, особенно без опыта и паяльника со специальным жалом.

и паяльник есть, и нужное жало, и небольшой опыт (даже без лупы)

разводку проверьте, плиз, кто может?

muSt, интересно какой микрофон ты используешь, что будешь записывать.

если микр действительно будет компьютерный то это будет жесть.фпрочем скоро услышим.

muSt, разводка вроде на правду похожа. По комплектухе ничего подсказать не могу, но сам факт реальности пайки подтвержу - на работе паяю смд и без "специально заточенного жала" =)

Еще, если биться за компактность, то имхо микрофон можно прям на плату запихнуть.

Но кстати, подумай есть-ли смысл так упираться с размером? XLRное гнездо весьма немаленькое => эффект будет не так заметен.
