Знач так. До паяльника я таки добрался. Попрбовал разные варианты.

Гейн между первым и вторым триодом - очень кстати - на максимуме дает прикольный плотный кранч, но при этом остается много чистого, при положении в районе середины.

Эквалайзер между вторым и третьим триодом - вроде тож очень даже ничего.

Четвертый триод как усилитель точно не нужен, т.к. после третьего триода он грузится при положении мастер-громкости на 1\3. Т.е. либо нужно перед ним ставить делитель где-то 470к/100к, либо вообще не использовать его. а вот как катодный повторитель чот не заработал. начинает гудеть сильно. надо глянуть - может просто где-то ошибся.

пока снял на оконечную лампу с анода третьего триода, через разделительнй конденсатор на 22нф. Кстати, убрал нафиг 470пф на мастер-громкости, стало более открыто и ярко (избыток яркости легко убирается прикручиванием верхних частот в эквалайзере). что бы придумать с четвертым триодом?

Переключалка Voice - тоже не к чему. С грелкой и без грелки без нее звучит очень и очень неплохо. Уберу ее со схемы в принципе, вместо этого думаю сделаю какой-то буст (вот может четвертый каскад и сделать подключаемым?) или брайт (120-200 пик между 1 и 2 контактом мастер-громкости) или и буст и брайт. )

Иногда ловит какой-то взбуд, который лечится прикосновением меня к минусовому проводу. Ловится несистемно, походу с регулятора мастера - видимо переплетенка множества проводков дает о себе знать.

Ок, попробую и такой вариант.


... и добавил:

Попробовал. Не плохо, но наверное не мое. в общем вернул эквалайзер обратно, между 2 и 3 триодом, четвертый каскад сделал все-таки КП. Немного изменился звук, стал более округлый и чуть более плотный и сочный. Не думал что КП так влияет на звук. Буду собирать в шасси этот вариант. И еше хочу через переключалку добавить конденсатор к катоду второго триода. Типа буста. Пока без шасси - ловит много возбудов - но не вч, а такой как гул - низкочастотные. Появляется когда трогаешь ручки эквалайзера или мастер-громкости, и пропадает, когда трогаешь минус усилителя. надеюсь в шасси этого не будет. Ну и там провода будут короче и компоновка будет немного другой.

Да, перегруза минимально. Для перегруза есть педальки,  с агрегатом работают очень даже. По гейну от усилителя нужен был только кранч, где-то под конец регулировки гейна и он есть. 800ка не понравилась отсутсвием чистого

Фендеровые решения хороши, но хотелось чего-то другого. четыре триода отлично красят звук и без перегруза.

Семплы - как все оформлю - сделаем. А можно схему этого блюз экспресса увидеть? Интересуют малогейновые однотакты очень звучащие.


... и добавил:

A, нашел уже. Выглядит неплохо. Поменяю пару номиналов, чтобы стать к ним ближе.

Хотелось бы модерн. Послушав разные варианты, попробовав с гитаристом и послушав его мнение все-таки пришли к варианту эквалайзера между третьим и четвертым триодом (как и предлагали) и двойным гейном, по Арлекиновской схеме (т.е. все как в арлекине, только эквалайзер между третьим и четвертым каскадом, а не в конце). Все-таки перегруз хотят, чтобы был.

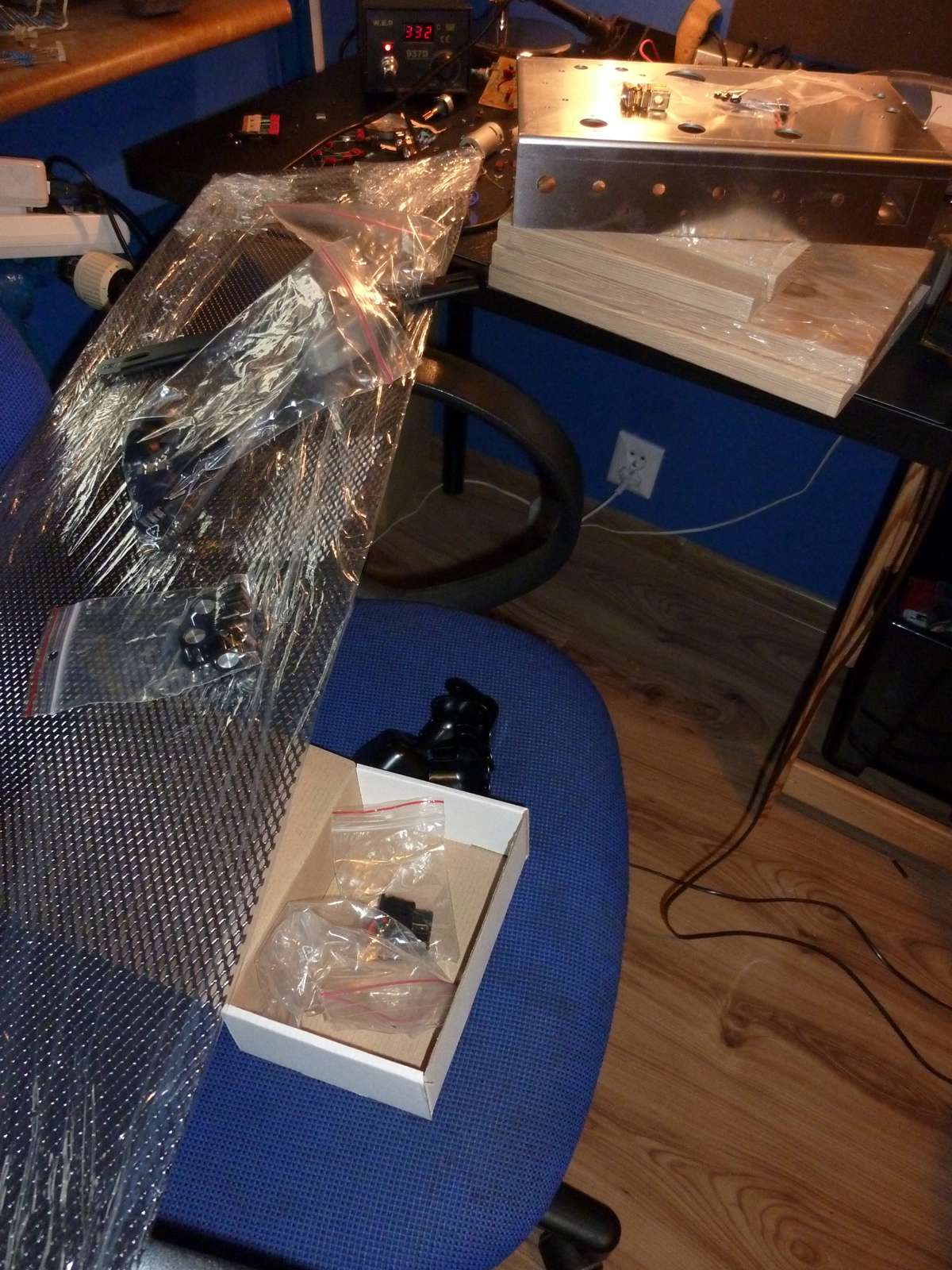

Кроме того приехали некоторые железки, в которые уже буду все монтировать.

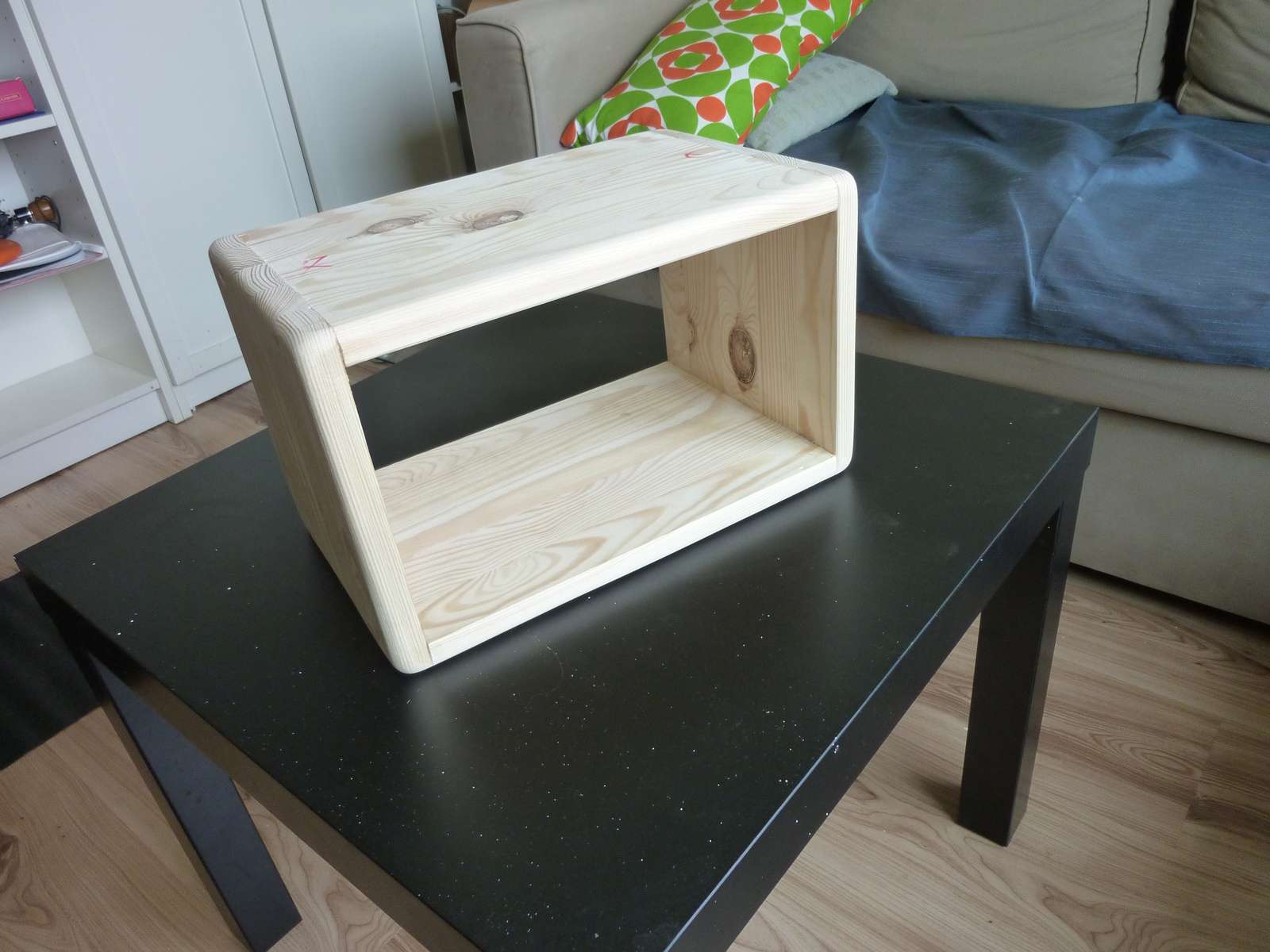

Шасси, крутилки, углоки, деревяшки на корпус, конденсаторы силвер-миковские, на мелкие емкости (120-250-470pF), а так же отличный кусок алюминиевой черной сетки, с ячейкой 3х5мм. Кстати в магазине за эту же цену я бы максимум купил кусок 50х20см, без покраски, а тут 25х100, за 9 баксов нашел в одной конторе по автотюнингу. Сетка достаточно жесткая кстати, я думал помягче будет

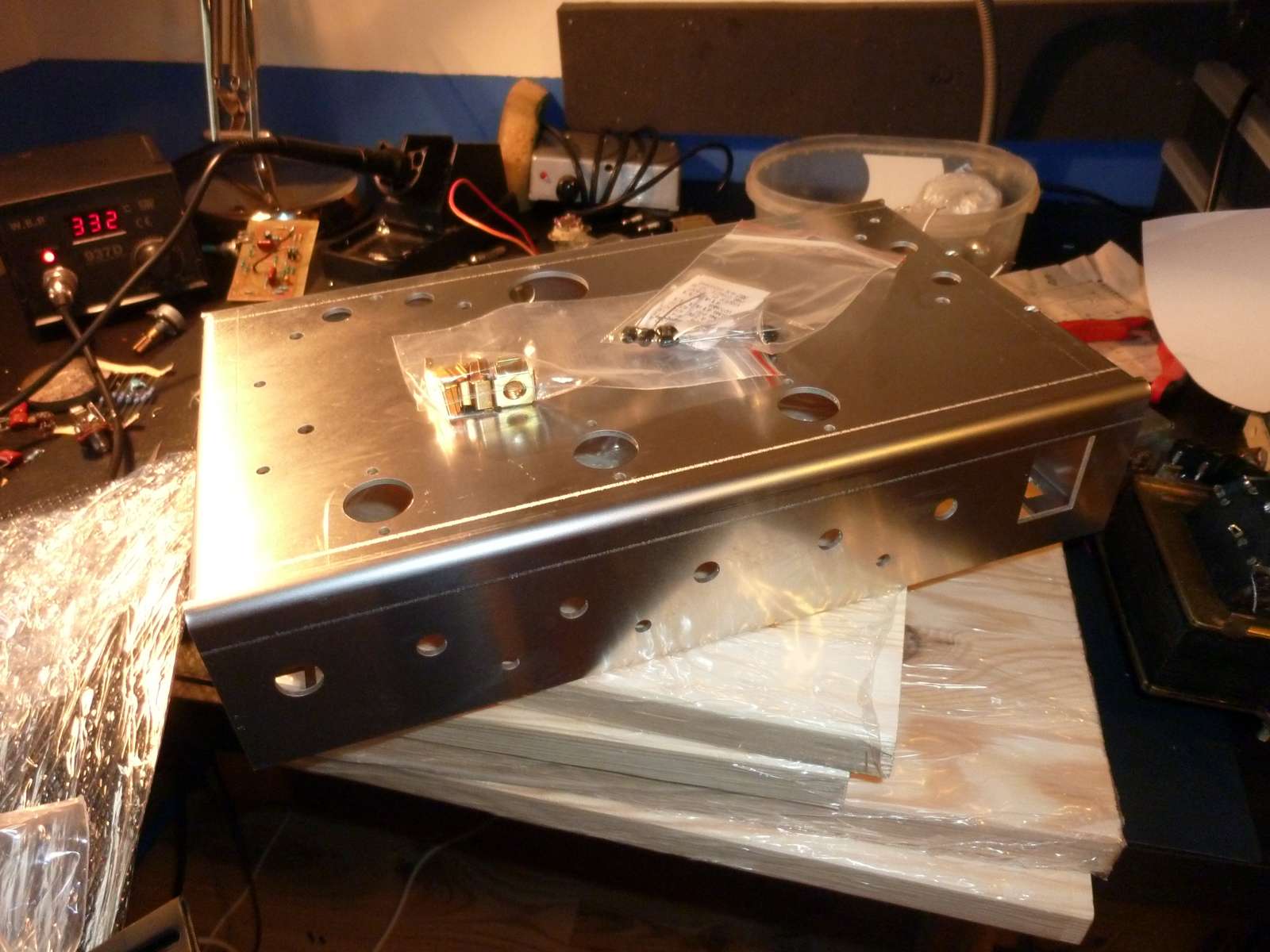

Шасси заказал небольшое - 285х170х60, уже подготовленное, правда под большее кол-во ламп (плюс одно отверстие под новальную панельку), однако - выполнено без вопросов, очень понравилось, шло по акции в районе 11 евро, с гаечками квадратными. Под покраску будет в черный матовый, потом гравировка до металла.

Вот более крупно сетка, которую я думаю на морду пустить.

Tander +
А сколько мебельный щит стоит?

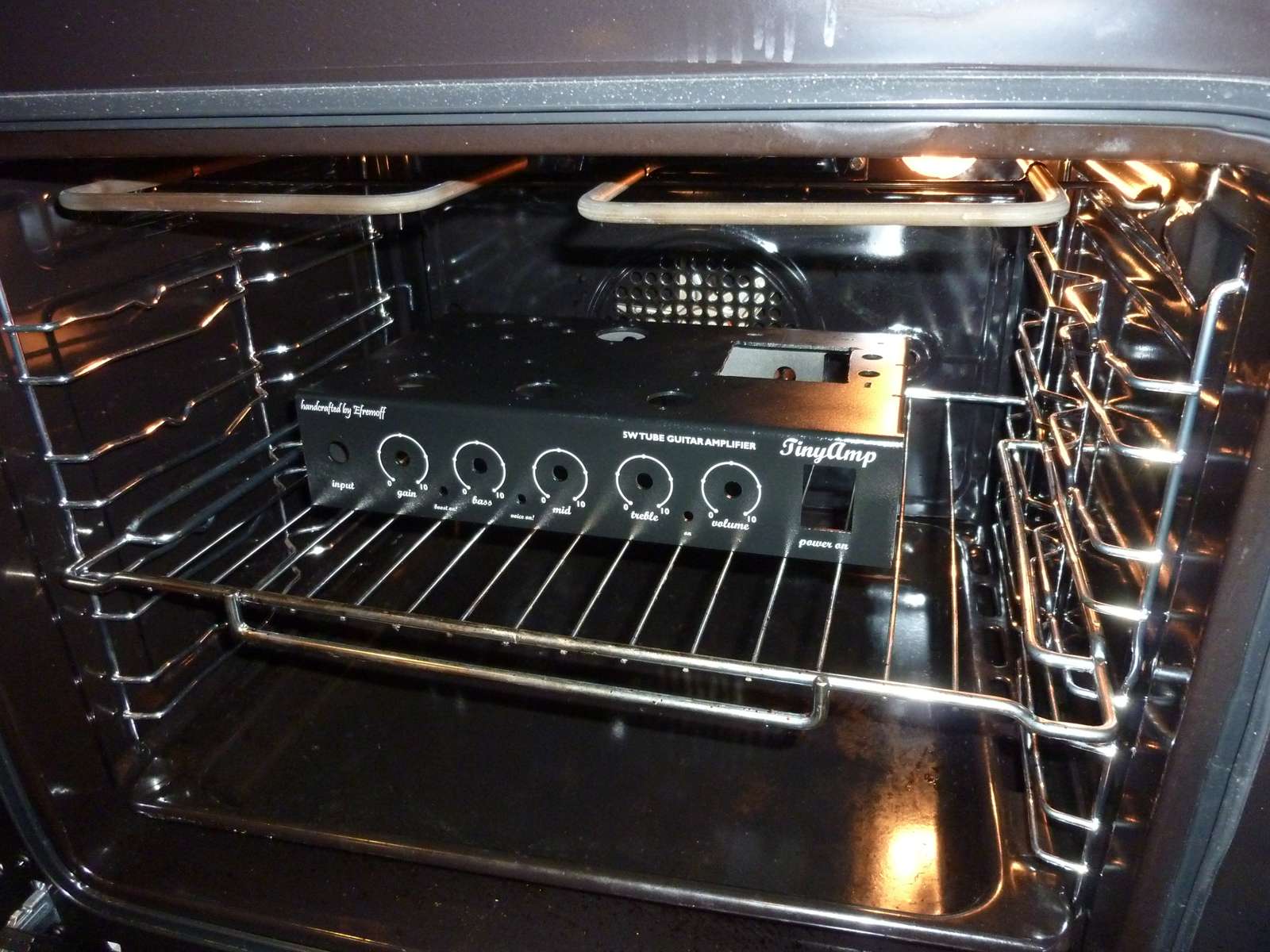

Меня бы например за то что я в духовку лаки да краски сую расстреляли... не разрешили бы мне короче
