Если я правильно понял, это аудиопроцессор от дешевой компьютерной китайской аудиосистемы. Цена такой собранной платы с дисплеем разъемами и кнопками 2500 рулей, с бесплатной доставкой.
Закономерный вопрос - нахрена? И какое это имеет отношение к гитарной тематике?


Ремонт существующей платы надо осуществить как то

Тоесть ремонт это изготовить новую ПП?
Гениально.

Обратись в контору по изготовлению ПП. Даёшь им эту плату и они тебе всё делают, и в итоге заберёшь новую плату.

Ремонт существующей платы надо осуществить как то

А зачем для этого изготавливать новую ПП?  Ведь после придется со старой выпаивать, АККУРАТНО, абсолютно ВСЕ элементы и гнезда и впаивать их в новую ПП. Не факт что это получится, не факт что элементы и гнезда заработают после перепаек.

Может все же проще починить текущую плату, нежели заниматься откровенным анонизмом?

... и добавил:

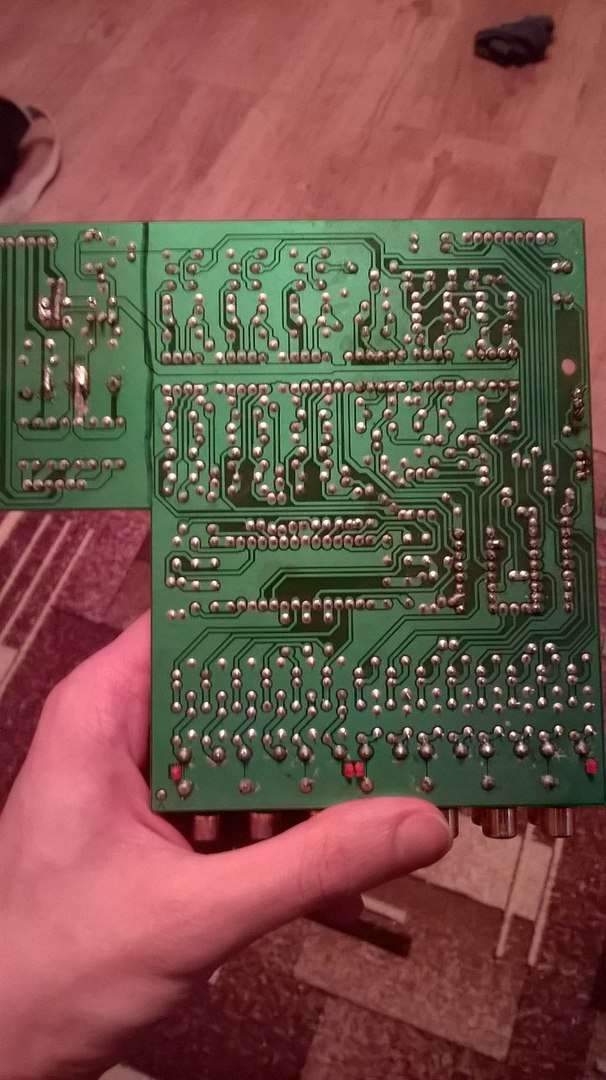

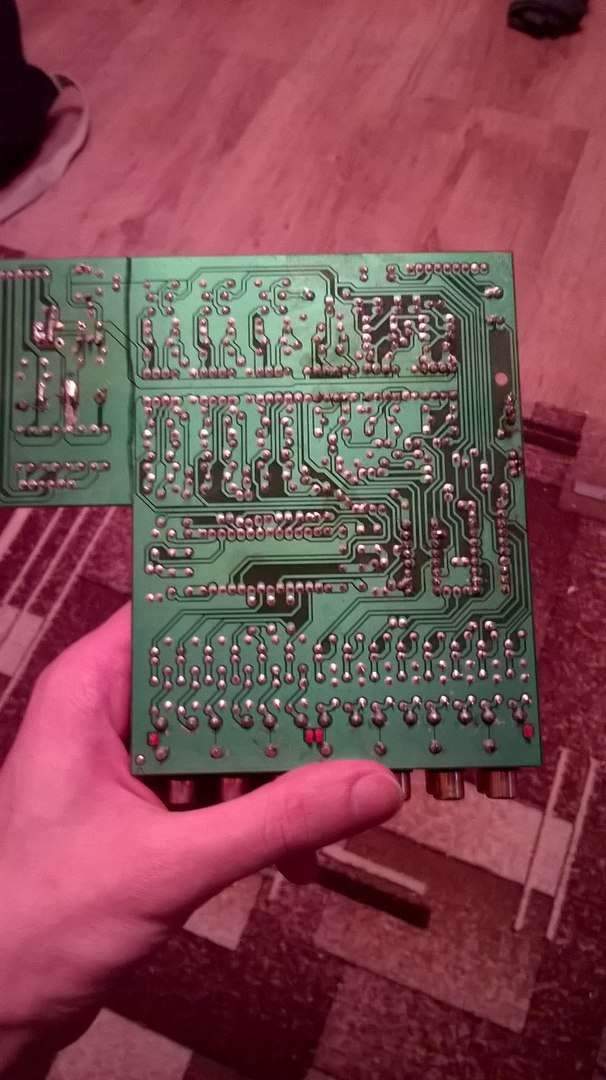

Ребят поможете нарисовать печатку по данной схеме?

Может все же нужно нарисовать СХЕМУ по данной ПЕЧАТКЕ?

Ребят поможете нарисовать печатку по данной схеме?

говори как есть - "нарисуйте".
"Поможете" это несколько другоие. Например подсказать в какой проге нарисовать, помочб с вопросами по этой проге.

Нарисуйте пожалуйста

Даже не знаю, найдутся ли интузиасты, за спасибо такой ерундой заниматься.

Нарисуйте пожалуйста

я-бы нарисовал, но акварель закончилась. А как-бы было здорово, прямо так и вижу - берег моря на закате, диск солнце заходит за горизонт, пруса алеют над волнами и посередине она - плата... Но... Но акварель закончилась, а маслом плата не правильно получится
