Забрал старую радиолу Ригонда-моно, чтобы снять с нее силовой транс. В описании этой радиолы указано что силовой транс - ТС-50, но почему-то не в одном справочнике данных о нем не нашел, и распиновки выводов соответственно тоже нет.
Если смотреть по схеме то первичка на 220 - это соединенные вместе 2 и 4 выводы и 1?

А разве не 1 и 5 в розетку, а 2 и 4 спаять?

Синие провода - это, вроде, анодная вторичка (омметр должен показать ее сопротивление порядка дестяков Ом и выводы должны быть из многожильного провода). Ее для проверки правильности фазирования первичной обмотки можно подключить в сеть. Но перед эти надо померять сопротивление между трехвыводной частью первички и найти, между какими концами будет максимальное сопротивление (третий конец заизолировать и не использовать). Потом один из этих концов соединить с одним из концов двухвыводной, воткнуть анодную вторичку в сеть, а между свободными концами померять напряжение по переменке. Если напряжение будет в районе десятка вольт, то надо поменять местами провода двухвыводной  части первички. Если правильно соединена первичка, то вольтметр должен показать напряжение в районе 200В.
После этого первичку можно включить наконец-то в сеть и для контроля померять напряжения на вторичках - на толстой накальной должно быть в районе 7В переменки

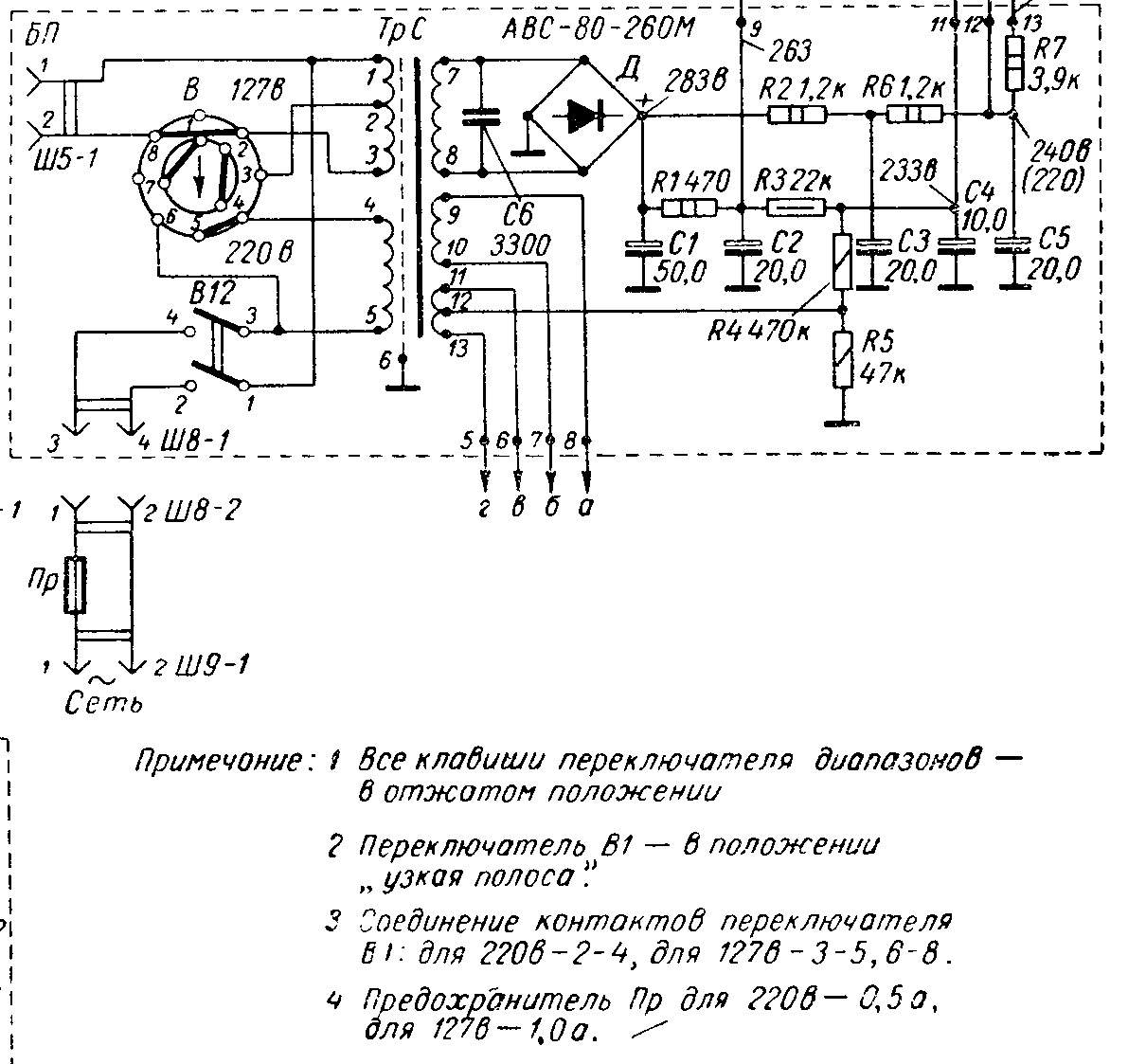

По вашей схеме: переключатель стоит в положении 220 вольт. Выводы трансформатора:
1-2____ 17 вольт;
2-3 и 4-5 по 110 вольт;
соединяем 3 и 4, а 2 и 5 в розетку 220 вольт;
соединяем 3 и 4, а 1 и 5 в розетку 237 вольт.
Соответственно, 110 и 127 вольт тоже коммутируются при сильном желании.
Определить выводы трансформатора просто: самая последняя внешняя обмотка 11-12-13 это 3,15+3,15 вольта- накал  со средней точкой для питания преампа. 9-10 накал оконечника 6.3 вольта. Вызваниваются тестером и визуально определяются безошибочно. Подайте 6.3 вольта переменки на обмотки 11-13, или 9-10, и легко определите все остальные обмотки. У радиол выше 3-го класса присутствует экранирующая обмотка (один вывод)- она ни с чем не звонится- её подсоедините на корпус к общему проводу (снижает помехи из сети).

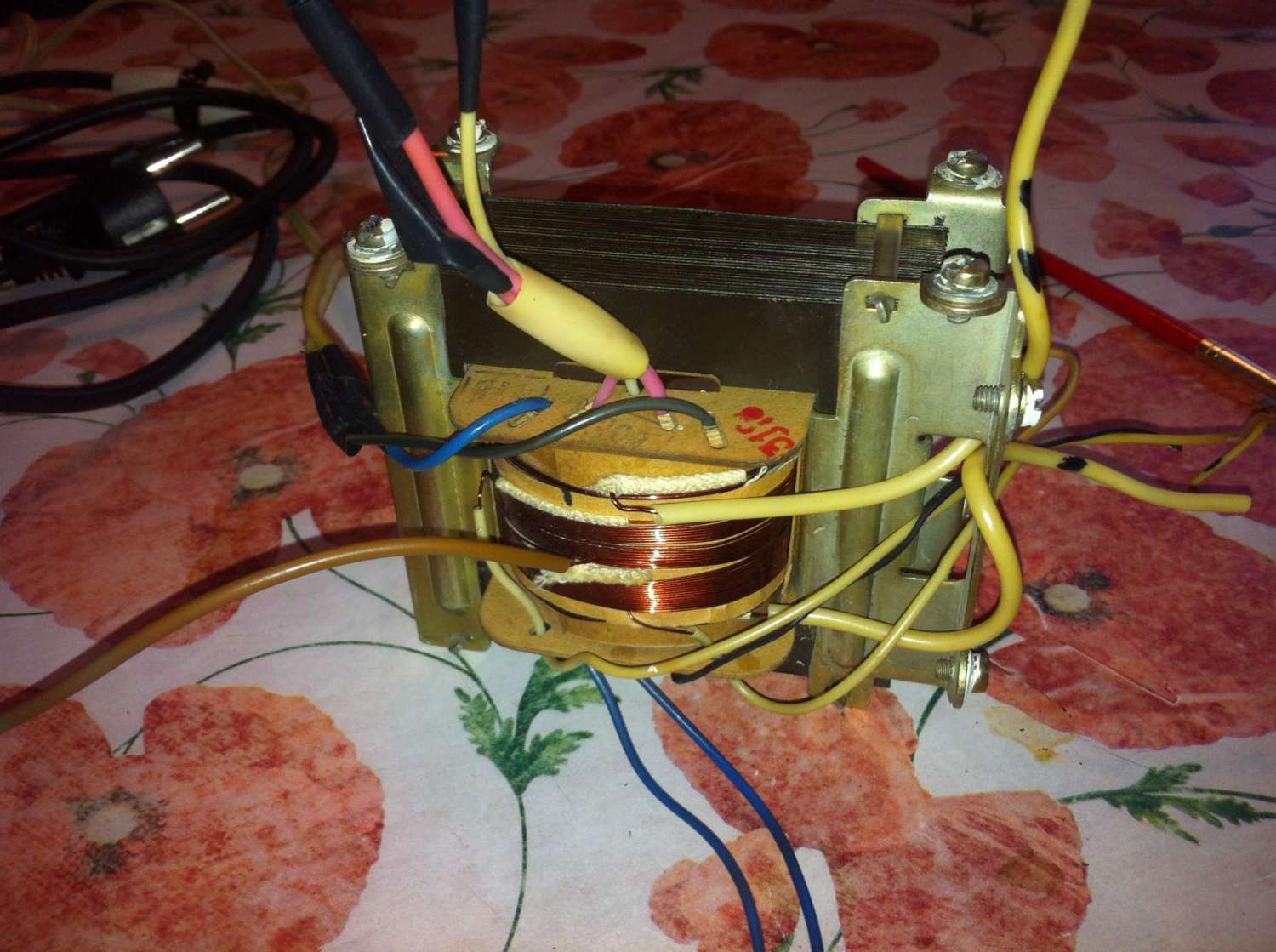

Вот, нашел фото тр-ра от Ригонды Моно:http://forum.cxem.net/index.php?s=810a921a41eee1f5d7e71955bdafafa6&app=core&module=attach&section=attach&attach_rel_module=post&attach_id=216389

Я переключатель выкинул, первичку перепаял на 220, провода заизолировал термоусадкой.

Поздравляю! А сколько вольт теперь на накале под полной нагрузкой? Не греется трансик? Спрашиваю не из праздного любопытства,- у меня дома, например, в сети 240 вольт.     А иногда по ночам и больше.

Вы запитали  Маршалл 18 (с преампом) от транса Ригонда-Моно? Насилуете трансформатор, милейший. Он слабоват для этого аппарата. Может от Ригонды-102, который мощнее? Хоть 6П6С и самые "лёгкие" по накалу лампы, но транс перегружаете.

Подойдёт под SE.7 вольт запитаешь релюшки если делаешь Сентябрь.http://guitar-gear.ru/forum/topic/3474-мои-усилители-серии-september/
