2. Какие параметры, и где померить, чтобы убедиться в правильности работы уся не с точки зрения слуховых ощущений, а с точки зрения сухих цифр?

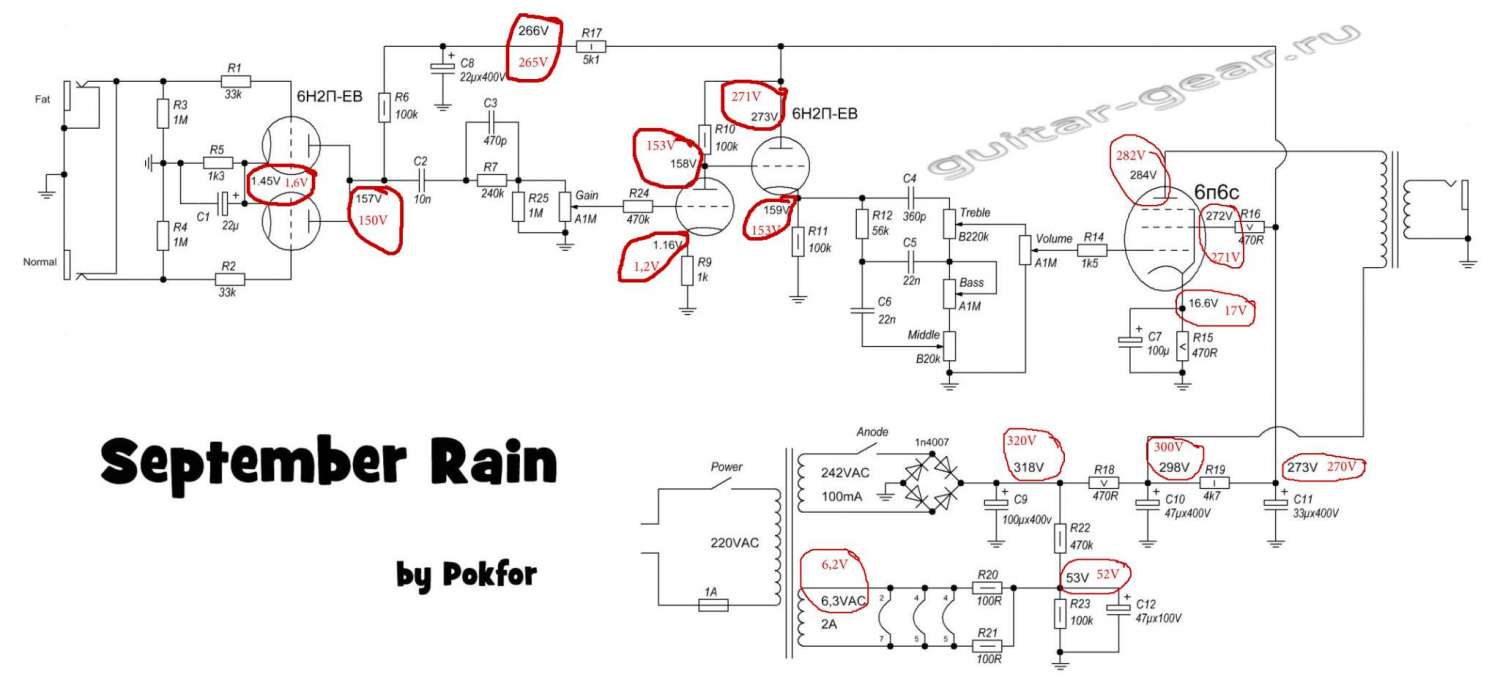

на схеме автором подписаны напряжения, надо померять их в усилителя в тех же точках и сравнить с теми что на схеме, если отличаются не больше чем процентов на 20, значит нормально
... и добавил:когда будешь переносить на нормальное шасси, постарайся делать как можно ближе к лейке и фоткам оригинала, чтоб было менее паутинно
... и добавил:5. Если выход на гнездо джека 6.3, то на отключаемые контакты вешают резистор ом так на 100 мощщой 1 Ватт, так чтоб при отключенном кабинете ко вторичке выходника подключался наш стоомный резистор.
видел в схеме октана, там вторичка выходника зашунтирована 220ом/5вт просто в стационарном режиме, без всяких отключаемых контактов, может так надежнее
... и добавил:4. Как правильно разрядить кондеры после включения?
по схеме они должны вполне неплохо разряжаться через R22 и R23. просто подожди 10 секунд прежде чем тыкать пальцем в усилитель
и всегда выдергивай шнур из розетки перед тем как колупать!
... и добавил:3. Можно ли в качестве нагрузки подключать наушники с импедансом 32 Ом?
нет, они взорвутся. нужен эквивалент нагрузки достаточной мощности, например сопротивление 8 ом 5-10 вт. можно найти схемы с правильным выходом на наушники и посмотреть, но предупреждаю, что звук будет отстоен и ужасен, так что лучше не заморачиваться
... и добавил:1. Очень сильно греется выходная, вроде так не должно быть, или не прав?
главное чтобы анод не был красный. померь напряжения на катоде и аноде лампы.
