Автор Тема: Понизить мощность оконечника на 2*EL84  (Прочитано 3775 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9086
  • Мнение - не повод получить пулю сразу.
Re: Понизить мощность оконечника на 2*EL84
« Ответ #15 : Мая 13, 2013, 19:16:28 »
Цитата: Tander от Мая 13, 2013, 15:17:41
по схеме это которые? которые на 100к в 12АХ7?
В схеме из поста в цитате резисторы 220к меняешь на 220к +20к, а провода на сетку берёшь из места соединения. Изменяя 20к, меняешь громкость. Метод топорный, но простой.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: Понизить мощность оконечника на 2*EL84
« Ответ #16 : Мая 13, 2013, 19:17:16 »
Rolly, Аппарат - в преде меса-ректифаер-подобное. 2 канала с общим темброблоком. На выходе - указанный оконечник.

... и добавил:

Цитата: Rolly от Мая 13, 2013, 19:16:28
В схеме из поста в цитате резисторы 220к меняешь на 220к +20к, а провода на сетку берёшь из места соединения.

Т.е. от разделительного конденсатора мы пускаем вниз 220к даем ему следующим 20к, который садим на землю, и забираем сигнал после 220к в месте соединения с 20к. так?
« Последнее редактирование: Мая 13, 2013, 19:18:56 от Tander »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Понизить мощность оконечника на 2*EL84
« Ответ #17 : Мая 13, 2013, 19:19:22 »
Tander, обрати внимание на резисторы R19, R29 и на R22, R27.

925729-0

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3472
  • :-)
Re: Понизить мощность оконечника на 2*EL84
« Ответ #18 : Мая 13, 2013, 19:20:41 »
интересная тема, пригодится

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: Понизить мощность оконечника на 2*EL84
« Ответ #19 : Мая 13, 2013, 19:22:14 »
о, супер... то что нужно.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9086
  • Мнение - не повод получить пулю сразу.
Re: Понизить мощность оконечника на 2*EL84
« Ответ #20 : Мая 13, 2013, 19:29:17 »
Tander, на схеме runingа такие резисторы образуются R19-R22 и R29-R27, я предлагаю как точку отсчёта 220к-20к, если на 20% регулятора  сейчас - это слишком громко.

... и добавил:

Цитата: Tander от Мая 13, 2013, 19:17:16
так?
Всё верно.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: Понизить мощность оконечника на 2*EL84
« Ответ #21 : Мая 13, 2013, 19:35:58 »
поставил 220к+10к получилось то что нужно!
теперь осталось с фонами разобраться...

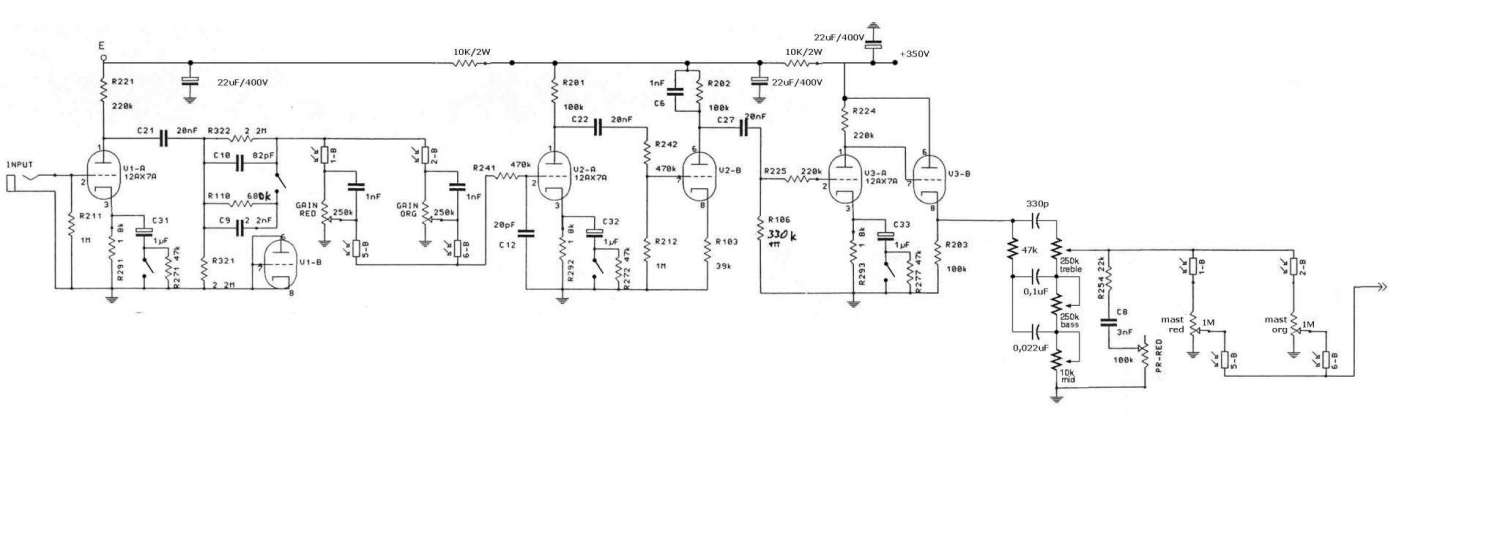

накал питается переменным. При закороченном входе на фазоинвертор фона почти нет. Когда начинаешь выкручивать мастер (при нулевом гейне) - появляется низкий гул, который по мере накручивания громкости переходит в низкочастотный самовозбуд. При добавлении гейна появляеться дополнительный фон на более высоких частотах.  Что смотреть? куда двигаться? фон почти полностью пропадает при вытягивании второй лампы.  Схема ниже.

... и добавил:

Обрывание одного из проводов накала на второй лампе усиливает фон. Накал посажен через через 2 паралельных резистора на землю (резисторы что-то около 10 ом.)
« Последнее редактирование: Мая 13, 2013, 19:38:04 от Tander »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Понизить мощность оконечника на 2*EL84
« Ответ #22 : Мая 13, 2013, 19:47:00 »

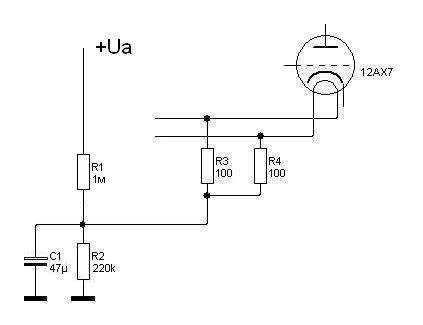

925756-0

Но это только против фона от накала, возбуд нужно устранять иначе.
« Последнее редактирование: Мая 13, 2013, 19:48:38 от runing »

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: Понизить мощность оконечника на 2*EL84
« Ответ #23 : Мая 13, 2013, 19:56:35 »
ок.  С накалом попробую так.


... и добавил:

Хм... сделал так как показано, только конденсатор поставил 100uF (Т.к. не было 47ки под рукой). Фона не стало... но стала разогреваться до красна одна лампа оконечника...... и нет звука.

... и добавил:

ммм, я еще сеточные резисторы увеличил до 2,7К...
может из за этого?
« Последнее редактирование: Мая 13, 2013, 20:39:17 от Tander »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9086
  • Мнение - не повод получить пулю сразу.
Re: Понизить мощность оконечника на 2*EL84
« Ответ #24 : Мая 13, 2013, 20:41:19 »
Tander, если ты не угробил лампу, то поменяй резистор автосмещения оконечника на 120 Ом, если угробил, то всё равно поменяй, у тебя перегрев из-за неправильного режима.

... и добавил:

Tander, вторых сеток?

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: Понизить мощность оконечника на 2*EL84
« Ответ #25 : Мая 13, 2013, 20:46:35 »
не, нашел. Непропай был... Сеточный резистор припаял, а ногу к нему - вроде да, а по факту нет.... Резистор и так стоит 120ом. В схеме не правильно. Фонить стало меньше ощутимо, чем по сравнению с 2мя резисторами на землю...


... и добавил:

Кстати, у меня в с делителя выходит 42в. Не дофига ли?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Понизить мощность оконечника на 2*EL84
« Ответ #26 : Мая 13, 2013, 20:50:57 »
Цитата: Tander от Мая 13, 2013, 20:46:35
Кстати, у меня в с делителя выходит 42в. Не дофига ли?

До +70в нормально.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: Понизить мощность оконечника на 2*EL84
« Ответ #27 : Мая 13, 2013, 20:52:48 »
ок. теперь осталось победить фон от кривой разводки... а то проводки хоть и экранированные, но пальцы к ним подносишь - фонить еще больше начинают...

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9086
  • Мнение - не повод получить пулю сразу.
Re: Понизить мощность оконечника на 2*EL84
« Ответ #28 : Мая 13, 2013, 20:53:39 »
Tander, экраны заземлены?

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: Понизить мощность оконечника на 2*EL84
« Ответ #29 : Мая 13, 2013, 21:06:02 »
да вот в том и проблема что сделано как-то странно.... обычно я привык видеть что стерео провод экранированный - экран на землю, а сигнал со входа по одному и другому проводу (второй правда тоже на землю получается) подается на вход преда. Тут моно-кабель. Экран на землю и на гнездо джека, и сигнальный провод на сигнал. Лампы разведены стерео кабельками - катод - экран, анод и вход - внутри этого экрана... Вот эти проводки трогаешь - и фон увеличивается... полюс много длинных закрученых друг с другом (как на накал обычно идет) на гейн, темброблок и свичи.

... и добавил:

Хотя по остальному - вроде как адекватно - земля в одной точке вроде вся, на шасси.
