сегодня понял наконец, что необходимо сделать 2 мода, просто обязательно. Немного зная английский + промт, прочитал статью
по поводу модинга.
требуется:
1. True bypass
2. Индикатор вкл-выкл
Возник вопрос по поводу того, как это всё-таки организовать.

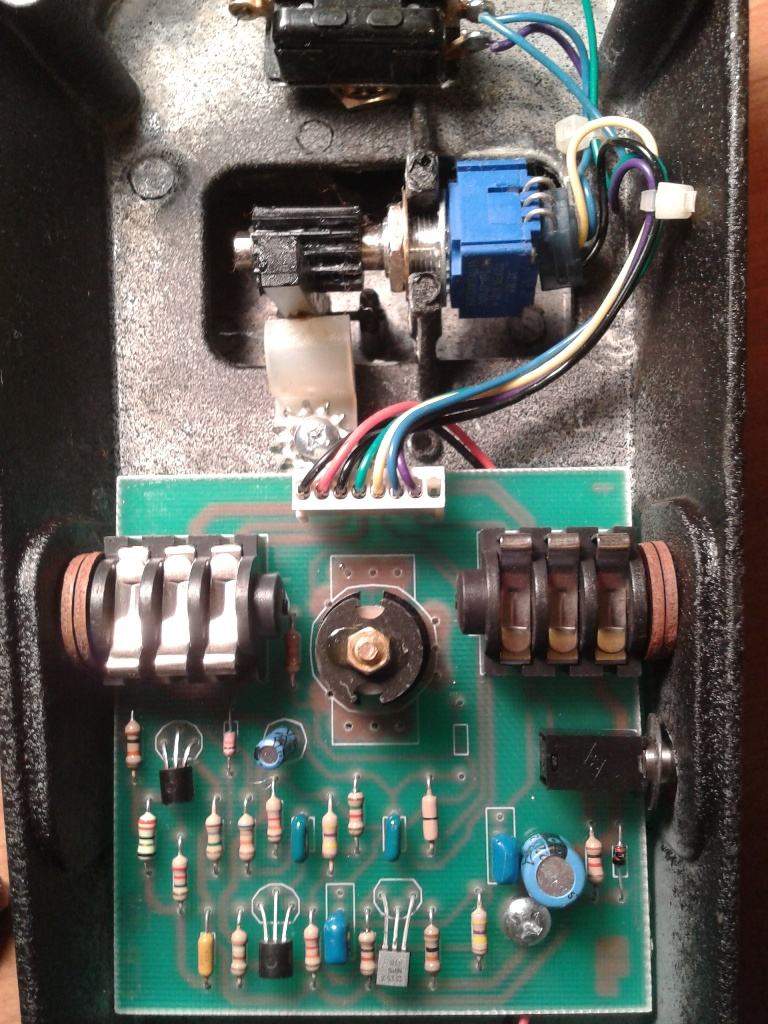

В первую очередь: убираем входной буфер, не трогая дорожки, оставляем отверстия "пустыми". Далее в левое отверстие выпаянного транзистора впаиваем провод - теперь это effect input. Далее в контакт верхнего резистора впаиваем второй провод - это земля. Далее делаем два отверстия в дорожках рядом с джеком питания
. Отсюда идут 9+ и 9-. Берём кнопку на 9 контактов, и
.
effect input = circuit input
... и добавил:Голубой, фиолетовый и зелёный провода берём с оригинальной кнопки, 9+, 9-, effect input и землю берём с платы....
Резистор для светодиода берём в пределах 1к до 10к. Я поставил 2.2к, ибо был под рукой.
Готово.
