Автор Тема: Посоветуйте схему лампового предуселителя  (Прочитано 3131 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Илья Бочаров Автор темы

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Посоветуйте схему лампового предуселителя
« : Марта 19, 2013, 22:00:05 »
Ищу проверенную, рабочую схему студийного лампового преда, для домашней записи гитары (и бас гитары) в звучку
Желательно на лампах 12AX7 (т.к. их у меня в достатке :) )

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев

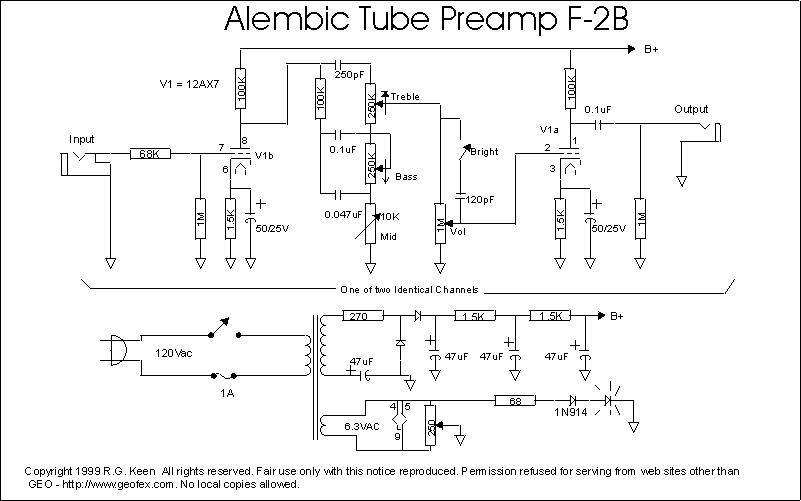

Re: Посоветуйте схему лампового предуселителя
« Ответ #1 : Марта 19, 2013, 22:06:53 »
907964-0

Оффлайн Илья Бочаров Автор темы

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Re: Посоветуйте схему лампового предуселителя
« Ответ #2 : Марта 19, 2013, 22:09:09 »
Цитата: runing от Марта 19, 2013, 22:06:53
(Ссылка на вложение)
Сколько вольт Анодное напряжение требуется для этой схемы?
по стандарту 265?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Посоветуйте схему лампового предуселителя
« Ответ #3 : Марта 19, 2013, 22:14:14 »
300-350V

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5432
  • тайный агент sovietguitars.com на ГП
Re: Посоветуйте схему лампового предуселителя
« Ответ #4 : Марта 19, 2013, 23:07:21 »
только без делителя на выходе - звуковую спалишь.

Оффлайн Samsara

  • Завсегдатай
  • ***
  • Сообщений: 287
Re: Посоветуйте схему лампового предуселителя
« Ответ #5 : Марта 20, 2013, 05:21:58 »
А к делителю надо повторитель. ИРФ840 или на ТЛ071, погугли..

Оффлайн Илья Бочаров Автор темы

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Re: Посоветуйте схему лампового предуселителя
« Ответ #6 : Марта 20, 2013, 05:27:45 »
Цитата: GeorgeM от Марта 19, 2013, 23:07:21
только без делителя на выходе - звуковую спалишь.

какого делителя?

... и добавил:

я тут еще схемку нарыл, посмотрите
http://www.audio-hi-fi.ru/cxems/instpres.gif
« Последнее редактирование: Марта 20, 2013, 05:31:25 от Илья Бочаров »

Оффлайн serginio78

  • Эксперт
  • *****
  • Сообщений: 1184
  • Зарегистрированный
Re: Посоветуйте схему лампового предуселителя
« Ответ #7 : Марта 20, 2013, 09:53:01 »
Вот с повторителем и делителем эта схема. Тут ещё симметричный выход, но его можно не делать.

Оффлайн Илья Бочаров Автор темы

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Re: Посоветуйте схему лампового предуселителя
« Ответ #8 : Марта 20, 2013, 13:28:09 »
Цитата: serginio78 от Марта 20, 2013, 09:53:01
Вот с повторителем и делителем эта схема. Тут ещё симметричный выход, но его можно не делать.



ммм, да, теперь понял, но тут схема чуть чуть другая (чуть чуть), а так да, попробую эту собрать, наверное, только на лампе 6Н2П-ЕВ, а точнее поставлю тумблер для переключением между ней и 12AX7, о результатах доложу с фото отчетом

А пока жду еще варианты господа

Оффлайн serginio78

  • Эксперт
  • *****
  • Сообщений: 1184
  • Зарегистрированный
Re: Посоветуйте схему лампового предуселителя
« Ответ #9 : Марта 20, 2013, 13:36:28 »
Илья Бочаров,  схема здесь та же самая что выложил runing, только добавлен истоковый повторитель делитель, ну и сделан симметричный выход на микросхеме, который я лично не делал.
6н2п вполне подойдёт. Тут нет перегруза, а для чистых дел она вполне.

... и добавил:

В соседней теме выложил пример как звучит бас в линию и через этот преамп.
Кстати, почитай ту тему, там многое разжёвывается
https://guitarplayer.ru/index.php?topic=99699.60
« Последнее редактирование: Марта 20, 2013, 13:40:25 от serginio78 »

Оффлайн Илья Бочаров Автор темы

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Re: Посоветуйте схему лампового предуселителя
« Ответ #10 : Марта 20, 2013, 18:38:44 »
Цитата: serginio78 от Марта 20, 2013, 13:36:28
Илья Бочаров,  схема здесь та же самая что выложил runing, только добавлен истоковый повторитель делитель, ну и сделан симметричный выход на микросхеме, который я лично не делал.
6н2п вполне подойдёт. Тут нет перегруза, а для чистых дел она вполне.

... и добавил:

В соседней теме выложил пример как звучит бас в линию и через этот преамп.
Кстати, почитай ту тему, там многое разжёвывается
https://guitarplayer.ru/index.php?topic=99699.60

да, здоровски звучит преамп, 1й трек чистый стеклянный понравился, а вот как он будет звучать именно в гитару, особенно с датчиками EMG активными, а на второй с активными SEYMOUR DUNCAN Black Outs еще конечно вопрос

... и добавил:

Цитата: serginio78 от Марта 20, 2013, 13:36:28
Илья Бочаров,  схема здесь та же самая что выложил runing, только добавлен истоковый повторитель делитель, ну и сделан симметричный выход на микросхеме, который я лично не делал.
6н2п вполне подойдёт. Тут нет перегруза, а для чистых дел она вполне.

... и добавил:

В соседней теме выложил пример как звучит бас в линию и через этот преамп.
Кстати, почитай ту тему, там многое разжёвывается
https://guitarplayer.ru/index.php?topic=99699.60

В общем я надумал вместо транзистора в повторителе впихнуть туда лампу 6Н1П, ну и дополнительного сопротивления на катод
« Последнее редактирование: Марта 20, 2013, 19:08:22 от Илья Бочаров »

Оффлайн serginio78

  • Эксперт
  • *****
  • Сообщений: 1184
  • Зарегистрированный
Re: Посоветуйте схему лампового предуселителя
« Ответ #11 : Марта 20, 2013, 19:38:18 »
Илья Бочаров, чистый с гитарой будет хорошо звучать. Схема один в один с фендеровским преампом (не помню какого усилителя).

Оффлайн Илья Бочаров Автор темы

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Re: Посоветуйте схему лампового предуселителя
« Ответ #12 : Марта 20, 2013, 20:02:01 »
Цитата: serginio78 от Марта 20, 2013, 19:38:18
Илья Бочаров, чистый с гитарой будет хорошо звучать. Схема один в один с фендеровским преампом (не помню какого усилителя).

ну посмотрим что будет, я планирую перегрузы да и вообще эффекты использовать в VST плагинах

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10916
  • Hard As A Rock
Re: Посоветуйте схему лампового предуселителя
« Ответ #13 : Марта 21, 2013, 00:00:18 »
Цитата: Илья Бочаров от Марта 20, 2013, 20:02:01
я планирую перегрузы да и вообще эффекты использовать в VST плагинах

тогда у тебя кардинально ошибочный подход к построению инструментального преампа для записи DI

Оффлайн Илья Бочаров Автор темы

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Re: Посоветуйте схему лампового предуселителя
« Ответ #14 : Марта 21, 2013, 05:00:46 »
Цитата: Santjago от Марта 21, 2013, 00:00:18
тогда у тебя кардинально ошибочный подход к построению инструментального преампа для записи DI

почему?
на вход нужен преамп и компрессор
