Alex_SG, психанул, заново собираю

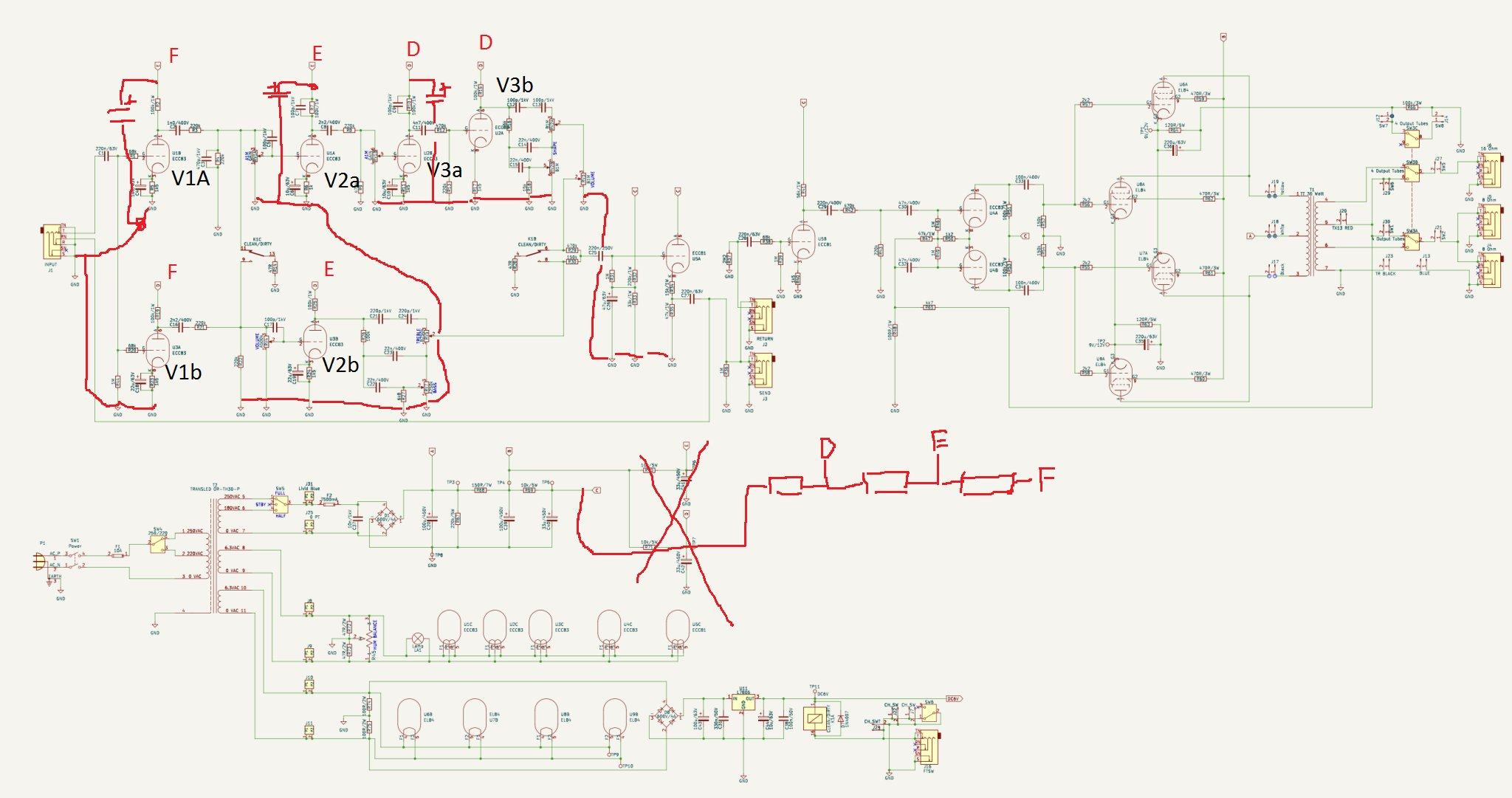

А схема вот


какчество не очень

На всякий случай приложу пдф

мне кажется, у тебя там от оригинала отзеркалена плата неправильно, нет?
У оригинала явно вход справа (там где до первых триодов ближе)

А у тебя слева, и поэтому позиции ламп получились неправильно.

Те, что 3 рядом, домиком - это должен быть пред. А у тебя верхняя - Фазик.

Короче - крути, верти ... там еще много нужно смотреть.

пыСы:
Компоновку по триодам можно оставить, как в оригинале, просто сами триоды 1,2,3 нужно поставить рядом.
И если хочешь облегчить себе жизнь - сделай для каждой лампы свой кондер. т.е. точку D например в грязный канал 3,4 триоды.
И еще одно ответвление от В - 10к/33uF - F, и его на 1,2 триода чистого.

проще будет разводить

propellermint, JLCPCB явно не в Россию? К нам они закрыли все.

И вопрос по существу - с 4-ркой EL84 самоцель или именно надо так? Просто это самый невыгодный вариант, что есть. В те-же затраты вливается пара EL34 даже при той же мощности, при этом получаем взрослый звук и хорошую динамику, т.к. можно поднять анодку вольт до 400 хотя бы и получить профит. Если поднять до 430-440В, то получаем примерно 35-40 ватт мощности и очень хороший звук. При этом электролиты ширпотреб на 450В, которые есть везде.

EL34 для Оранжа родная лампа. Тут суть в абсолютной бестолковости формата 4х84. Тем более всю остальную схему изменять никто и не предлагал.

Я уже купил 4x84. В будущем могу сравнить с 34. В этом проблемы нет. Мне главное сейчас – плату сделать

Лампа на любителя, да. Но так ведь и до 6550 недалеко?
Вот уж где порода!

AZG, Я с тобой с одной стороны согласен, что 34-ки взрослее. Но тут твой совет всё-таки не к месту. Ну реально - в первом посте да и в названии темы человек написал, что собирает клон конкретного усилителя это раз. Все детали закуплены - это два.
Тут уже поздно что-то советовать по выбору ламп.
А вот как совет на будущее, чтобы попробовал и сравнил - было бы неплохо, если бы сделал и сравнил.

А 4х84... Можно говорить что угодно, а мне они в варианте Месы 4х84+2х6V6 вполне нравятся. И дома можно не кочегарить сильно.

Alex_SG, А зачем кочегарить? Тем более порядка 30 ватт вполне адекватно для дома и на 4х84 мы имеем те-же 30 ватт, но ДОРОЖЕ, менее надежно с кучкой проблем и игрушечным звуком. Выходник надо такой же как на 50 ватт аппарат. Ну и т.д. В перспективе серийного производства может 4х84 и выгоднее чутка плюс не конкурирует по звуку со взрослыми приборами. Но мы то делаем для себя.

Твой вараиант 4х84+2х6В6 да, есть у Месы. Но такой же бестолковый. Как и смесь у Эгнатеров. По итогу все от этого отказались. Наигрались и ушли в адекват.

Про закуплено да. Про клон не согласен. Опять же, делаем для себя. Всегда можно на основе сделать лучше. Просто у тебя видать никогда не было опыта переделок и моддингов. У меня тут опыт громадный и я знаю итоговую разницу. И никогда не променяю пару больших ламп на 4-рку мелких. И повторюсь, все упирается в реализацию. Так то можно сделать плохо на паре больших. Но это надо очень сильно постараться, например как Меса.
