Человек, похоже, последовательное включение диодов на схеме попутал с диодным мостом.

Не попутал. Просто не знал, что после выпрямления двумя диодами со средней точкой напряжение в полтора раза ниже, чем после моста.

... и добавил:

Как-то тред не в то русло пошел.

Да, я понимаю, что намотал неправильный транс, потому что не учел пару моментов. Но сделал я это сознательно, а не типа «да ну черт с ней, со средней точкой».

Создал я топик, чтобы понять что можно с этим рагулизмом сделать, можно использовать этот транс или нет. Нет так нет. Многие вопросы я для себя прояснил и вам спасибо за помощь.

mendizabal, глядя на уровень вопросов я бы очень не рекомендовал начинать с преампа от 5150 — с большой вероятностью получившееся изделие будет с серьезными недостатками, т.к. данный аппарат мягко скажем не для начинающих, а проверенных готовых для повторения конструкций я что-то не припомню.

mendizabal, А в реальности, хорошо, что ты сам к этому пришёл. Значит, всё получится. Удачи.

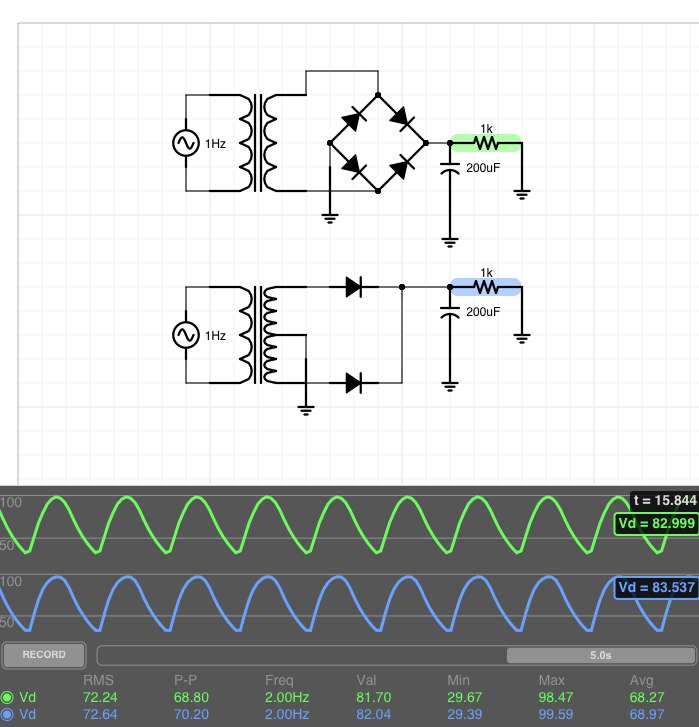

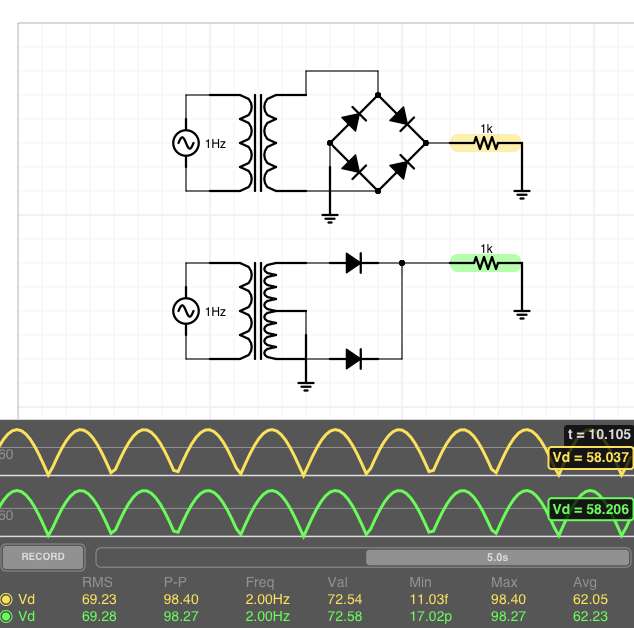

"Вот схемы и цифры" - сдается мне, что в схемах не хватает конденсаторов?

Нарисуй графики при наличии конденсаторов.

"Вот схемы и цифры" - сдается мне, что в схемах не хватает конденсаторов?

... и добавил:

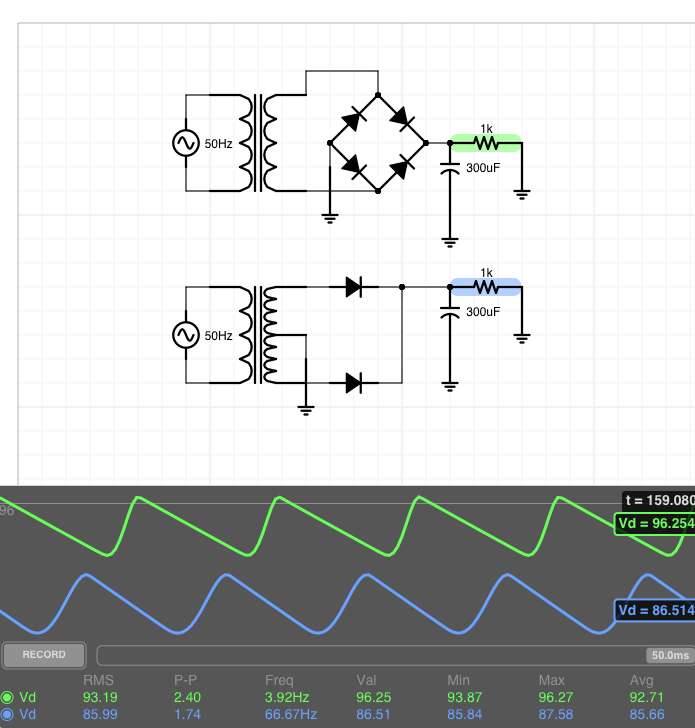

Вот, поставил реалистичную частоту и кондеры побольше.

Что-то у меня в голове не укладывается...
При мостовой схеме частота пульсаций должна быть в 2 раза больше, чем при двухполупериодной со средней точкой, нет?

Мостовая схема тоже дает двухполупериодную пульсацию.

Так это да. Но частота должна быть разной, если я не ошибаюсь.

Да не, в обоих случаях частота сети 50Гц, умноженная на два.
