Снова здравствуйте!

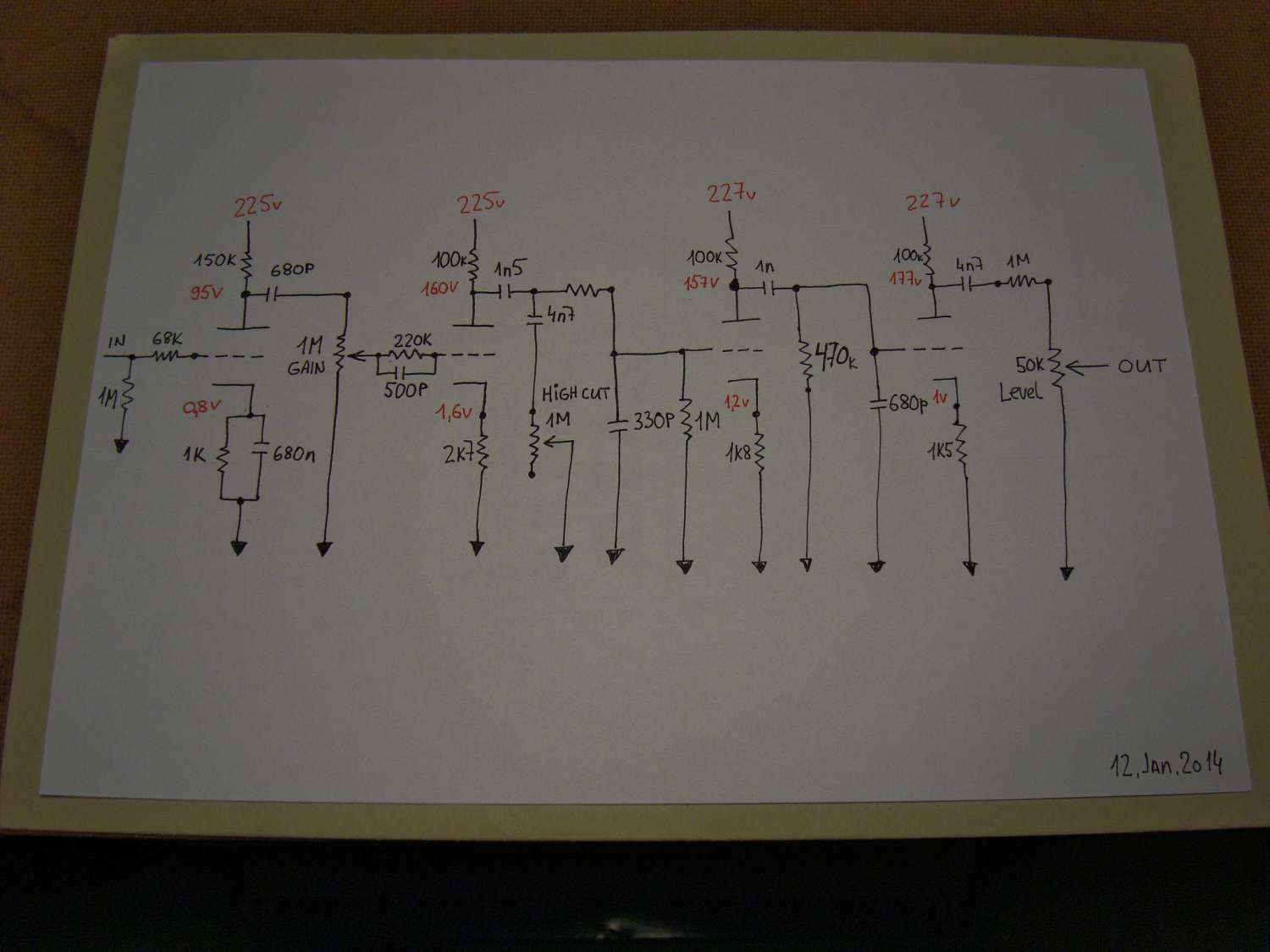

Наконец собрал и испытал все выше предложенные идеи.

Сначала решил поднять напряжение поставил другой траф, оказалось что напряжение упало почти на 40в- траф оказался слабоват, но было лень перепаивать траф, решил продолжить испытание.

Менял анодный резистор на первом каскаде на 100к - появилось ощущение что атака , сам щипок медиатора стал звучать мягче, а мне хотелось резкой атаки,искристой, вернулся на 220к , но что то мне уже послышалось не то, поставил 150к - вроде то что надо.

Потом шунтовал анодные резисторы на 3 и 4 каскаде как предложил АЗГ- с ними всё стало звучать слишком гладко, как буд то прилизано по верхним гармоникам и динамика стала менее выразительная - начал от 220п и поднялся до 1н , всё за звучало очень "интилигентно" , но "пердёжность" , которая иногда появлялась не исчезла.

Так как ранинг уточнил что от избытка низов появляеться "фузоватость" - решил расследовать в этом направлении.

После первого каскада понизил разделительный конденсатор с 1н  на 680п , так же зашунтовал входной резистор 220к на втором каскаде конденсатором на 500п - фузистости стало на много меньше, тогда решил понизить номинал разделительного конденсатора второго каскада с 4н7 на 1н5 - фузистость пропала совсем!!! АЛИЛУЯ
Так же решил прибрать некоторые "верха" - на входе четвёртого каскада поднял конденсатор с 470п до 680п.
Лампы запели......
Появилась яркая атака, выразительный щипок, отличная читаемость в аккорде, даже в рифе с "немузыкальными" интервалами всё звучит очень определённо.
Теперь , некоторое время буду "обкатывать" звук на своём испытательном стэнде, а потом сборка педали.

Всем спасибо за подмогу, и дельные советы.

... и добавил:

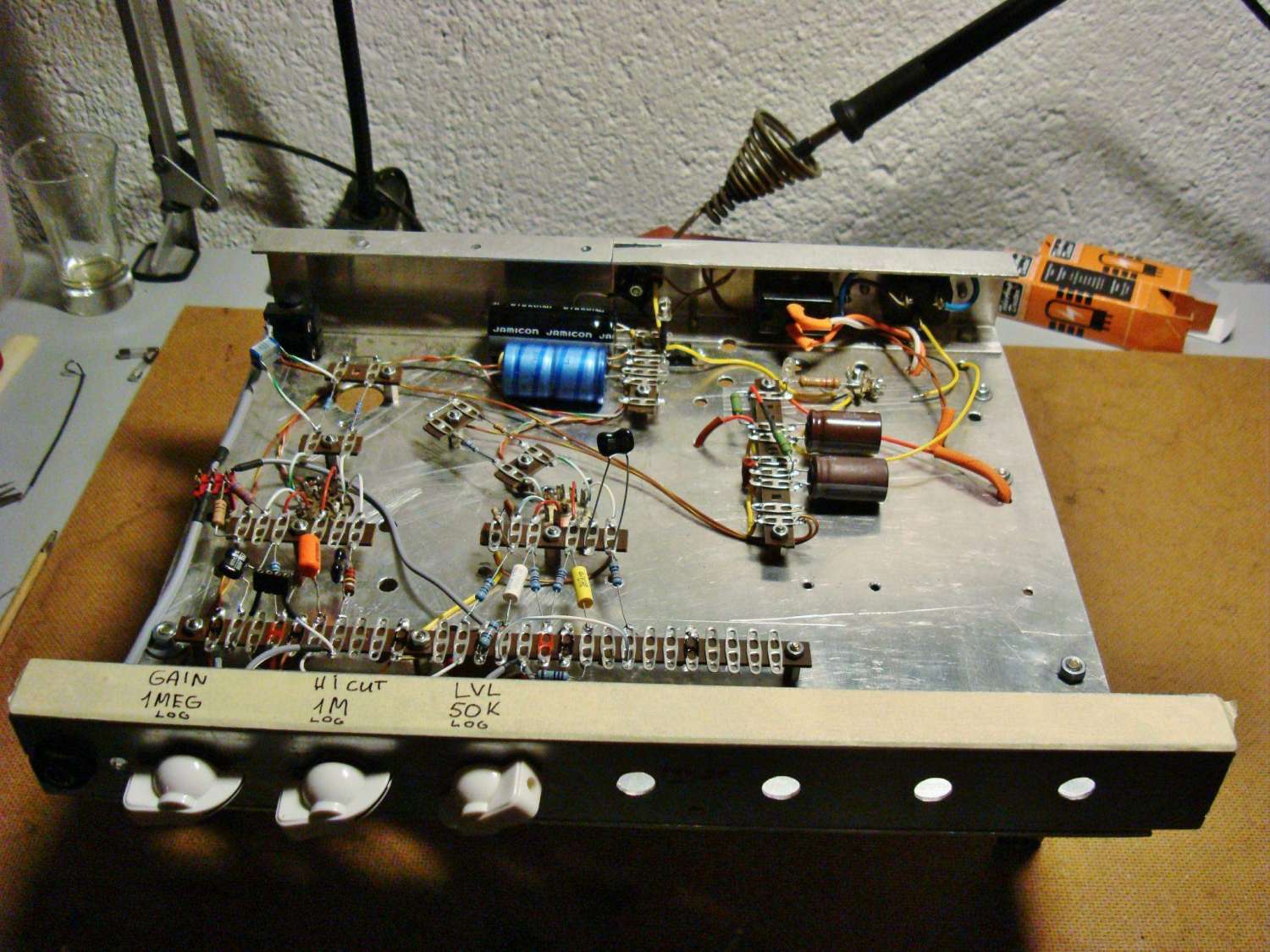

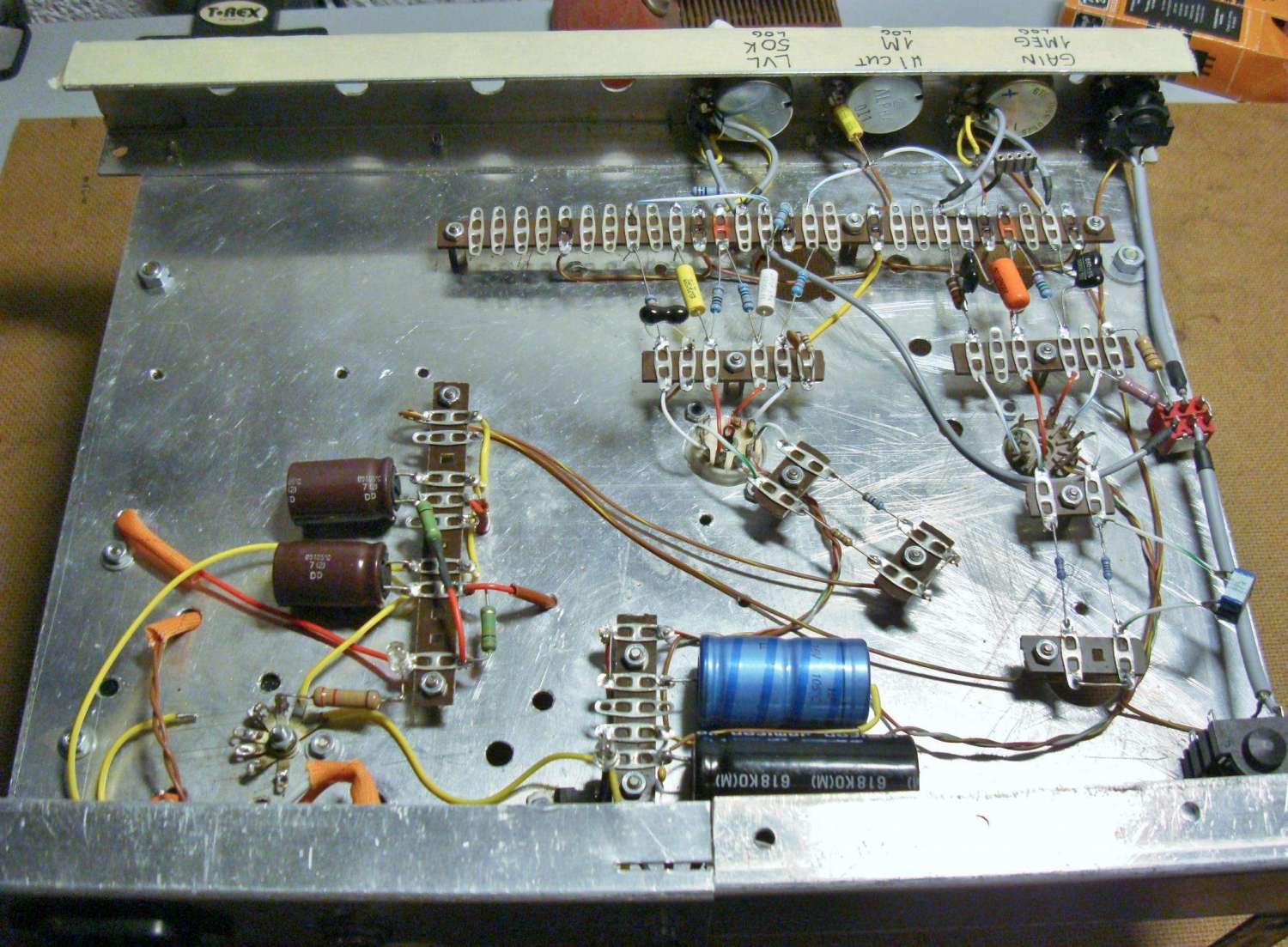

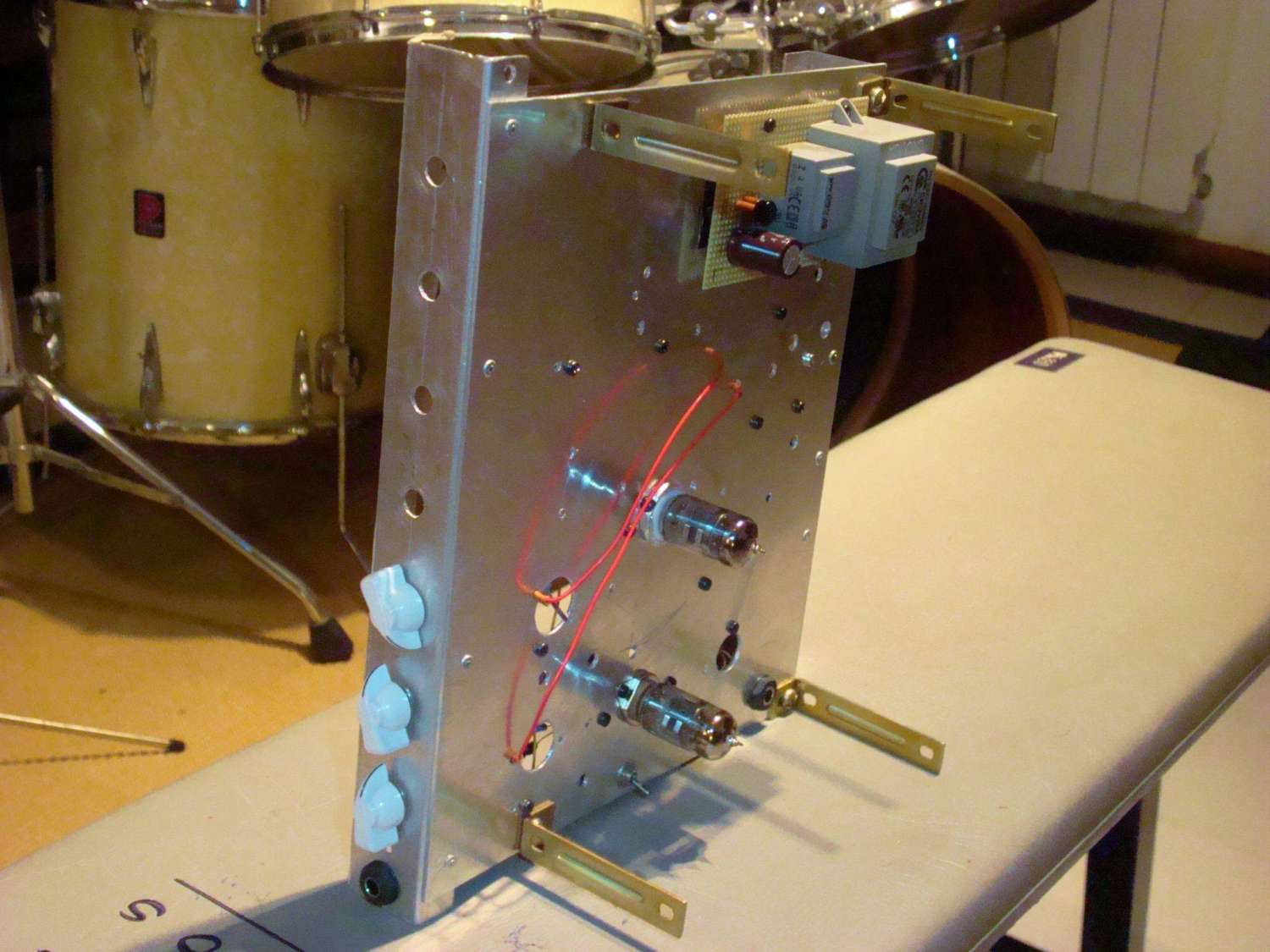

Испытательный стэнд - родильный стол для многих проэктов.....

... и добавил:



... и добавил:

Russ Diggy, классная макетка

Russ Diggy, сообщение можно поправить, нажав кнопку "изменить" рядом с "цитировать".

Russ Diggy, конечно лампы используешь на свой вкус. Мне нравятся JJ ECC83.
Все же считаю что после первого каскада 680пик конденсатор катастрофически мало
Попробуй увеличить до 2,2нан, а после него фильтр, параллельно керамический конденсатор 470пик и резистор 470К.

Russ Diggy, конечно лампы используешь на свой вкус. Мне нравятся JJ ECC83.
Все же считаю что после первого каскада 680пик конденсатор катастрофически мало
Попробуй увеличить до 2,2нан, а после него фильтр, параллельно керамический конденсатор 470пик и резистор 470К.

Испытаю снова , с 2н2 + фильтр (470к+470п)

А скажи в чём разница если я поставлю этот фильтр на вход второго каскада , а не после разделительного конденсатора как предлагаеш ты.

И если я поставлю этот фильтр после разделителя, то что поставить на вход второго каскада - сеичас там у меня фильтр 220к+500п как ты видишь - оставить только резистор ? или поменять на номинал типа 68к или как?

runing - я испытал твои варианты, мне больше по вкусу 680п чем 2н2 + фильтр , с 2н2 появляеться мутность на басовых струнах.

а скажи если поднять анодное напряжение вольт на 70 - 100 как это повлияет на звук?
думаю сделать удваиватель напряжения и чтоб на аноды после резистора посупало вольт 200  - 220.

и ещё вопрос - при каких номиналах резисторов или напряжениях лампа близка к " убиванию" - спрашиваю чтоб во время своих экспериментов не приближаться к таким значениям.
А то не хотелось бы посадить комплект новых ламп за 10 минут испытаний.

если поднять анодное напряжение вольт на 70 - 100 как это повлияет на звук?
думаю сделать удваиватель напряжения и чтоб на аноды после резистора посупало вольт 200  - 220.

Можешь смело поднимать общее анодное напряжение источника питания на 100вольт.

и ещё вопрос - при каких номиналах резисторов или напряжениях лампа близка к  "убиванию" - спрашиваю чтоб во время своих экспериментов не приближаться к таким значениям.

Ну это нужно смотреть справочники на твои лампы, на предмет предельных напряжений.
Но по опыту различных схем, могу сказать, что примерно +320вольт часто встречаются напряжения на пред.

Вот эта твоя мутность и фузоватость вероятнее всего из за низкого анодного.
Как я сразу тебе рекомендовал, нужно было начинать с того, что поднять анодное и вероятно не пришлось бы применять такие странные номиналы разделительных конденсаторов.

runing, хорошие там значения для педали. Надеюсь, помнишь, что это педаль, а не преамп, и втыкается она в чистый по мотивам Дамбла, которые басов навалит сколько влезет.
