Автор Тема: PPIMV регулятор для jcm 800 2204 50w  (Прочитано 2855 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн maxx00000 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
PPIMV регулятор для jcm 800 2204 50w
« : Февраля 04, 2014, 10:27:21 »
тема http://forum.metroamp.com/viewtopic.php?f=16&t=37833
схема: http://home.comcast.net/
~jbjdav26/2204PPIMVr16.jpg
Мужики .собрал jcm 800 2204 50w на лампах el 34.но для квартиры очень много.нажел тему про регулятор прим.кто что скажет имет место эта схема  http://home.comcast.net/
~jbjdav26/2204PPIMVr16.jpg

... и добавил:

ttp://home.comcast.net/
~jbjdav26/2204PPIMVr16.jpg схема
« Последнее редактирование: Февраля 04, 2014, 10:36:41 от maxx00000 »

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1198
  • Паяю не спеша для души.....
Re: PPIMV регулятор для jcm 800 2204 50w
« Ответ #1 : Февраля 04, 2014, 10:40:58 »
У меня и 18Watt для квартиры много что пришлось делать PPIMV/Имеет место быть http://vk.com/vas67?z=photo176059711_311916456%2Fphotos176059711

Оффлайн maxx00000 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: PPIMV регулятор для jcm 800 2204 50w
« Ответ #2 : Февраля 04, 2014, 10:42:26 »
http://home.comcast.net/~jbjdav26/2204PPIMVr16.jpg       cхема

... и добавил:

Darksid,  но утебя выходные лампы другие.про 18 ватт я видел при .но про елки.считаешь схема нормальная.и еще можно сдвоенные резистор 250 ком заменить на 1мом,который есть в наличии у меня?
« Последнее редактирование: Февраля 04, 2014, 10:46:25 от maxx00000 »

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: PPIMV регулятор для jcm 800 2204 50w
« Ответ #3 : Февраля 04, 2014, 11:03:14 »
Цитата: maxx00000 от Февраля 04, 2014, 10:42:26
можно сдвоенные резистор 250 ком заменить на 1мом,который есть в наличии у меня?
тупо заменить нельзя, тут пот выполняет роль резисторов утечки сеток, которые должны иметь сопротивление не более определенного предела (см. даташиты) ну и нагрузка фазика :facepalm1: придется городить шунты всякие. проще найти подходящий потенциометр ???

Оффлайн maxx00000 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: PPIMV регулятор для jcm 800 2204 50w
« Ответ #4 : Февраля 04, 2014, 11:06:59 »
ок спасибо. буду искать на 250 ком .а так схема рабочая.никаких проблем небудет

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95684
  • Санкт-Петербург
    • AZG CUSTOM
Re: PPIMV регулятор для jcm 800 2204 50w
« Ответ #5 : Февраля 04, 2014, 11:07:23 »
В топку такие варианты! Сделать классический без затрагивания цепей смещения - зачем вам геморрой?

Оффлайн maxx00000 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: PPIMV регулятор для jcm 800 2204 50w
« Ответ #6 : Февраля 04, 2014, 11:09:34 »
а как же громкость для квартиры.?сделать другой усилитель?и не подскажите в чем геморой.изменений в схеме немного.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: PPIMV регулятор для jcm 800 2204 50w
« Ответ #7 : Февраля 04, 2014, 11:11:53 »
AZG, наверно имел в виду другой вариант PPIMV :hmmm:

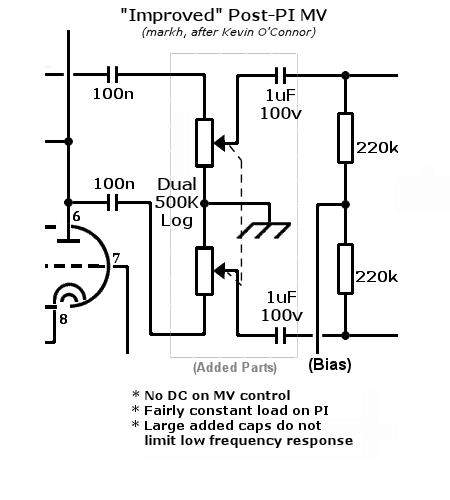

вот такой наверно

Оффлайн maxx00000 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: PPIMV регулятор для jcm 800 2204 50w
« Ответ #8 : Февраля 04, 2014, 11:14:51 »
а какой вариант лучше

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: PPIMV регулятор для jcm 800 2204 50w
« Ответ #9 : Февраля 04, 2014, 11:15:41 »
а так может и другой усилитель :hmmm: преамп jcm800 судя по тому что я нагородил, даже с ppimv - не самый лучший вариант для диванного звука. :7:

... и добавил:

Цитата: maxx00000 от Февраля 04, 2014, 11:14:51
а какой вариант лучше
это смотря с какой стороны посмотреть. с точки зрения безопасности и надежности наверное последний, с дополнительными конденсаторами ???
« Последнее редактирование: Февраля 04, 2014, 11:17:28 от akl »

Оффлайн maxx00000 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: PPIMV регулятор для jcm 800 2204 50w
« Ответ #10 : Февраля 04, 2014, 11:21:08 »
в эту схему как я понял и мегаомный сдвоенный пойдет

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95684
  • Санкт-Петербург
    • AZG CUSTOM
Re: PPIMV регулятор для jcm 800 2204 50w
« Ответ #11 : Февраля 04, 2014, 12:38:47 »
Да, последний вариант нормальный. Пот 500К-1М без проблем.

Оффлайн maxx00000 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: PPIMV регулятор для jcm 800 2204 50w
« Ответ #12 : Февраля 04, 2014, 13:13:41 »
спасибо

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: PPIMV регулятор для jcm 800 2204 50w
« Ответ #13 : Февраля 11, 2014, 19:53:03 »
Вот схема Marshall Studio 15. В нём заводским способом реализован PPIMV. Можете взять на заметку.
