Оффлайн daffer84

  • Завсегдатай
  • ***
  • Сообщений: 380
Re: Преамп на базе Peavey 6505+
« Ответ #15 : Ноября 01, 2012, 15:39:31 »
как там процесс?

Оффлайн vurd Автор темы

  • Новичок
  • *
  • Сообщений: 54
Re: Преамп на базе Peavey 6505+
« Ответ #16 : Ноября 01, 2012, 15:49:10 »
Почта России.

Оффлайн vurd Автор темы

  • Новичок
  • *
  • Сообщений: 54
Re: Преамп на базе Peavey 6505+
« Ответ #17 : Ноября 08, 2012, 07:57:34 »
Ое, приехали кондеры от Ерасова. Начинаем делать печатные платы. Фото позже.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1198
  • Паяю не спеша для души.....
Re: Преамп на базе Peavey 6505+
« Ответ #18 : Ноября 08, 2012, 09:25:07 »
VURD сколько на анодку падает Вольт какой транс будешь применять?

Оффлайн vurd Автор темы

  • Новичок
  • *
  • Сообщений: 54
Re: Преамп на базе Peavey 6505+
« Ответ #19 : Ноября 08, 2012, 09:27:42 »
Остался неиспользованный ТП-30-Л047
- Первичная обмотка - 220В/110В 50гц
- Вторичные обмотки -  2х130В 30мА (последовательно 260В)
- Вторичные обмотки -  2х7.5В 2А (последовательно 15В)

Ну и диодный мост... ~350 даст блок питания.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1198
  • Паяю не спеша для души.....
Re: Преамп на базе Peavey 6505+
« Ответ #20 : Ноября 08, 2012, 09:41:24 »
Вот тоже есть такой http://www.yerasov.ru/shop/ttp-80GVR.pdf думаю прокатит в самый раз.

Оффлайн vurd Автор темы

  • Новичок
  • *
  • Сообщений: 54
Re: Преамп на базе Peavey 6505+
« Ответ #21 : Ноября 08, 2012, 09:45:38 »
Да тут и ТПК-15-Л033 за глаза, отлично заказываются в транследе. Просто у меня кончились, поэтому вышеуказанный.

Оффлайн daffer84

  • Завсегдатай
  • ***
  • Сообщений: 380
Re: Преамп на базе Peavey 6505+
« Ответ #22 : Ноября 09, 2012, 07:31:19 »
А какая окончательная схема для сборки?
Блок питания отдельным будет или все в одном корпусе и какой корпус планируешь использовать?

Оффлайн vurd Автор темы

  • Новичок
  • *
  • Сообщений: 54
Re: Преамп на базе Peavey 6505+
« Ответ #23 : Ноября 09, 2012, 08:00:18 »
Схема из ответа 1 с изменениями из ответа 4. Приложу ее вместе с печаткой. Сейчас делаю разводку.
Блок питания будет на отдельной плате (http://diyfactory.ru/images/stories/pdf/ef86-psu.pdf), хорошо себя показал. Корпус будет от свитча D-Link, либо от какого-то другого, т.к. у меня их есть энное количество горелых.

Оффлайн vurd Автор темы

  • Новичок
  • *
  • Сообщений: 54
Re: Преамп на базе Peavey 6505+
« Ответ #24 : Ноября 10, 2012, 13:24:36 »
Итоговая схема:


Отзеркалено для удобства рисования платы.

В аттаче сами печатки. Решил разделить всё на 4 части для удобства лута. (это sprint layout, нужно убрать .jpg в конце)

... и добавил:

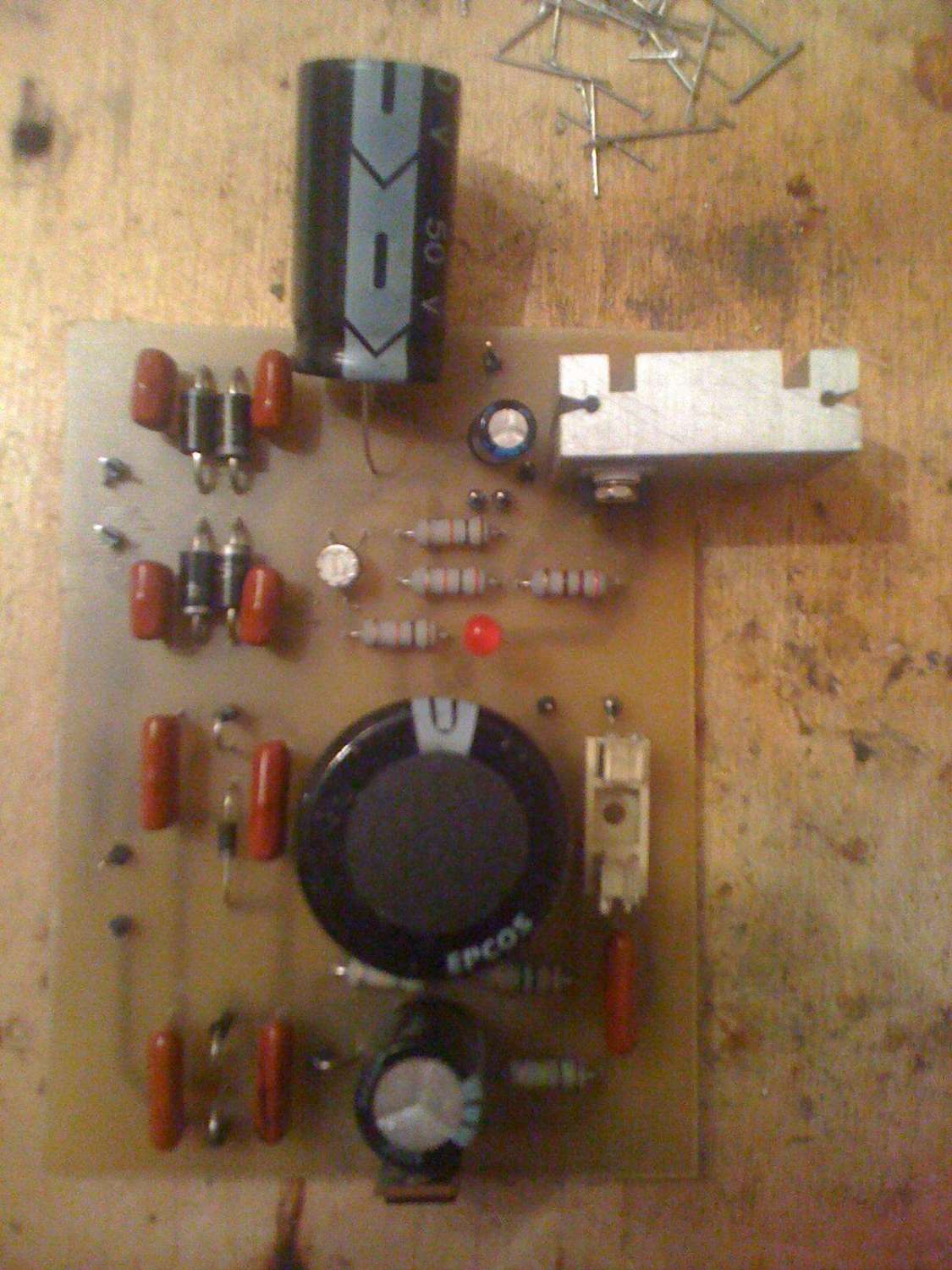

Блок питания, переразводенный на одной плате и с исключением аксиального конденастора.
« Последнее редактирование: Ноября 10, 2012, 14:15:02 от vurd »

Оффлайн daffer84

  • Завсегдатай
  • ***
  • Сообщений: 380
Re: Преамп на базе Peavey 6505+
« Ответ #25 : Ноября 10, 2012, 15:53:27 »
а какая аноднка в вольтах?

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1198
  • Паяю не спеша для души.....
Re: Преамп на базе Peavey 6505+
« Ответ #26 : Ноября 10, 2012, 17:45:16 »
Можно попробовать так запитать перевёртыш где-то валяется... ;D

Оффлайн vurd Автор темы

  • Новичок
  • *
  • Сообщений: 54
Re: Преамп на базе Peavey 6505+
« Ответ #27 : Ноября 15, 2012, 22:54:50 »

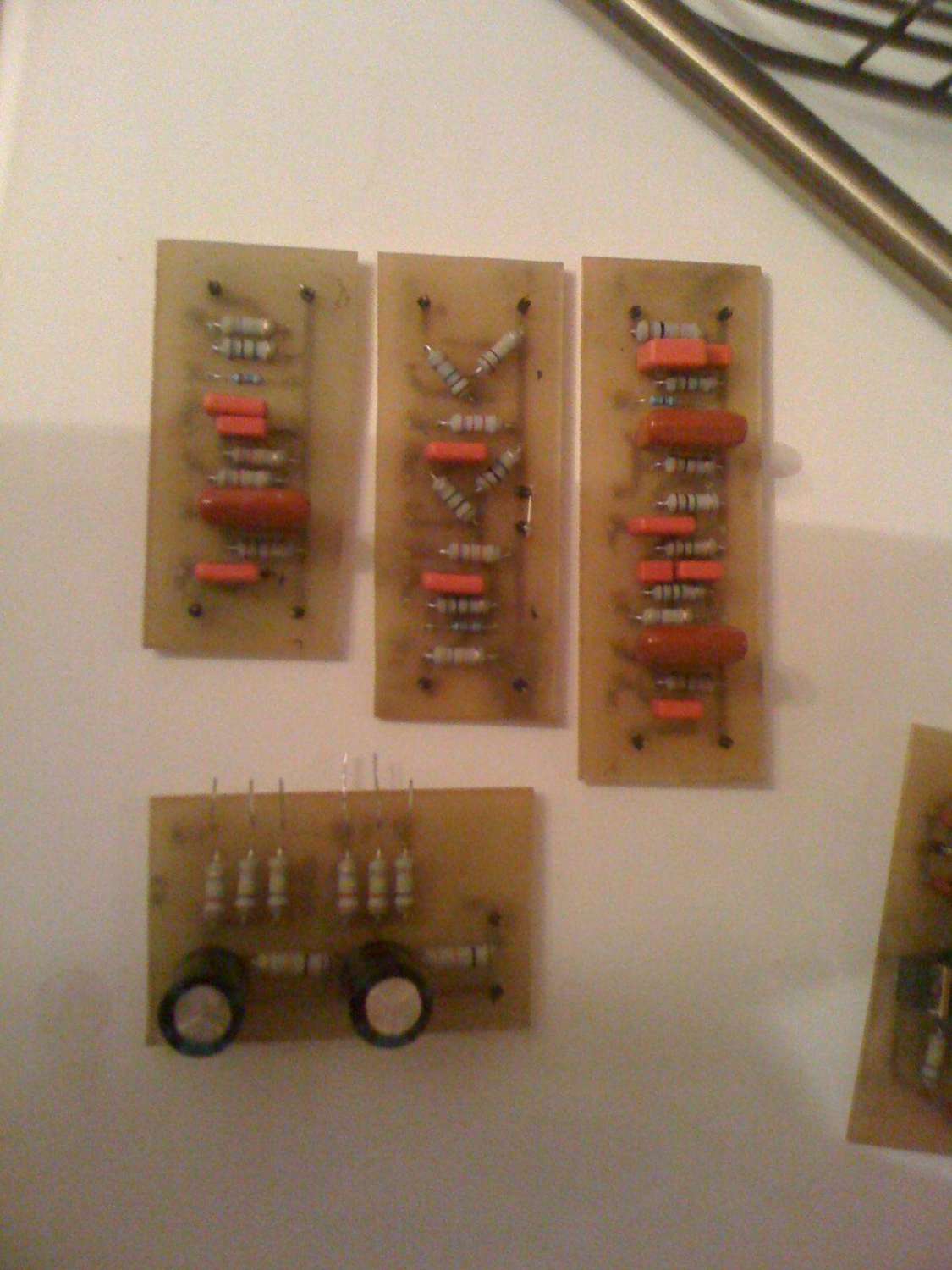

Тем временем дело не стоит на месте. Запаял все платы кроме темброблока.

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8951
  • Код пишу, на досуге на проволоку нажимаю.
Re: Преамп на базе Peavey 6505+
« Ответ #28 : Ноября 15, 2012, 22:56:54 »

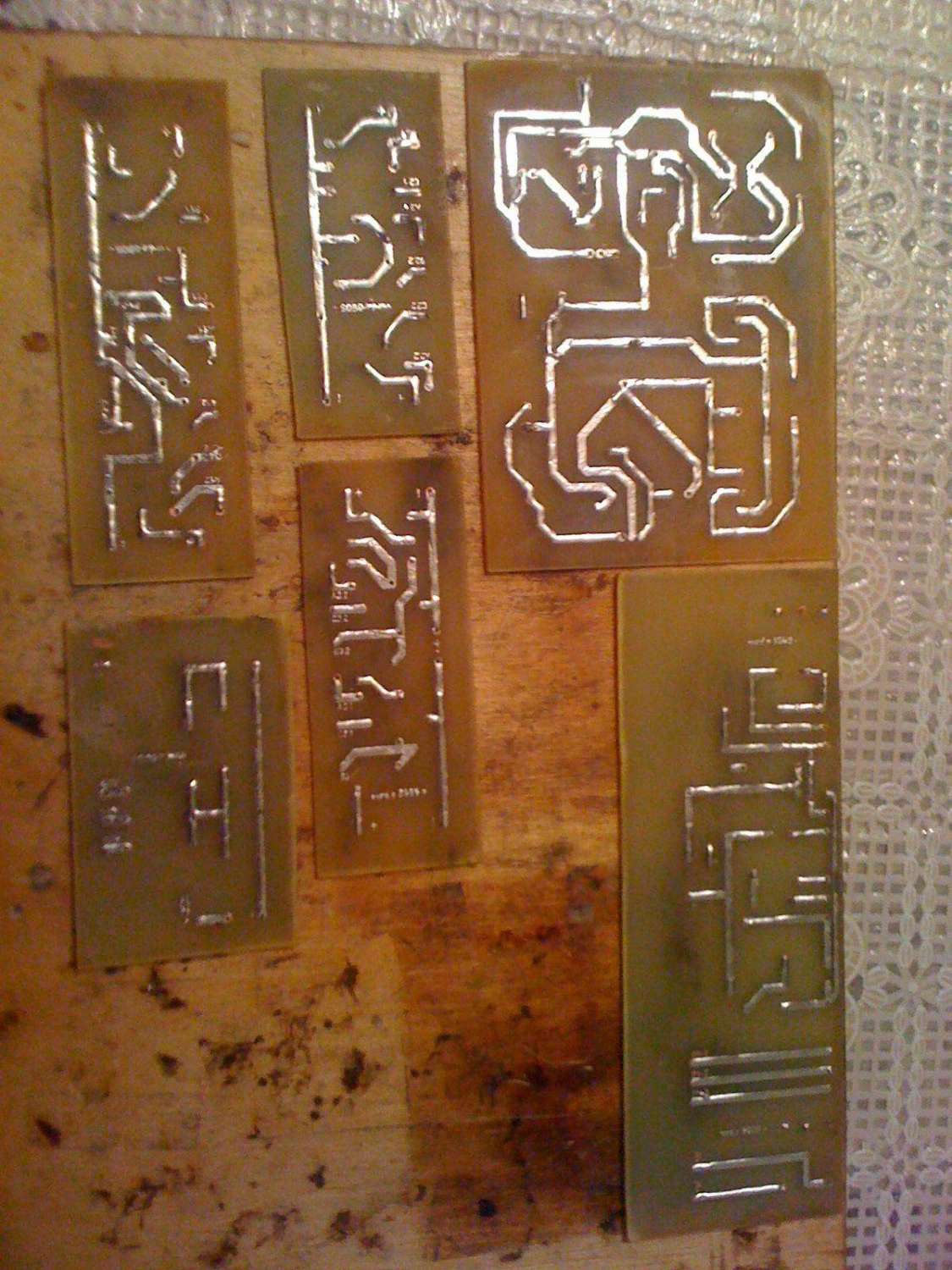

Платы нарисованы маркером?

Оффлайн vurd Автор темы

  • Новичок
  • *
  • Сообщений: 54
Re: Преамп на базе Peavey 6505+
« Ответ #29 : Ноября 15, 2012, 22:58:33 »
ЛУТ. Одну перегрел правда, отвалилась пара дорожек, хотя я от них в итоге и отказался.
