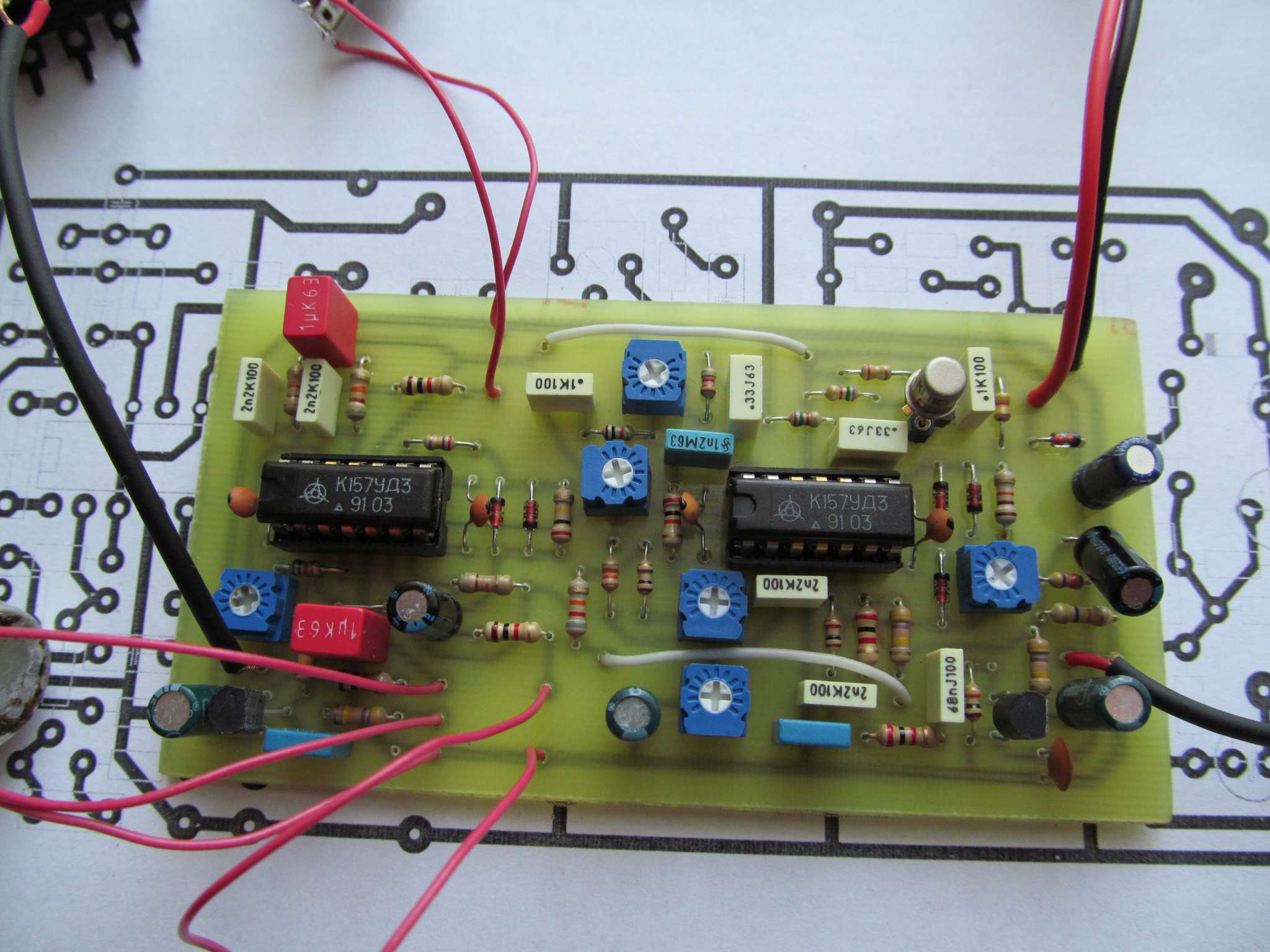

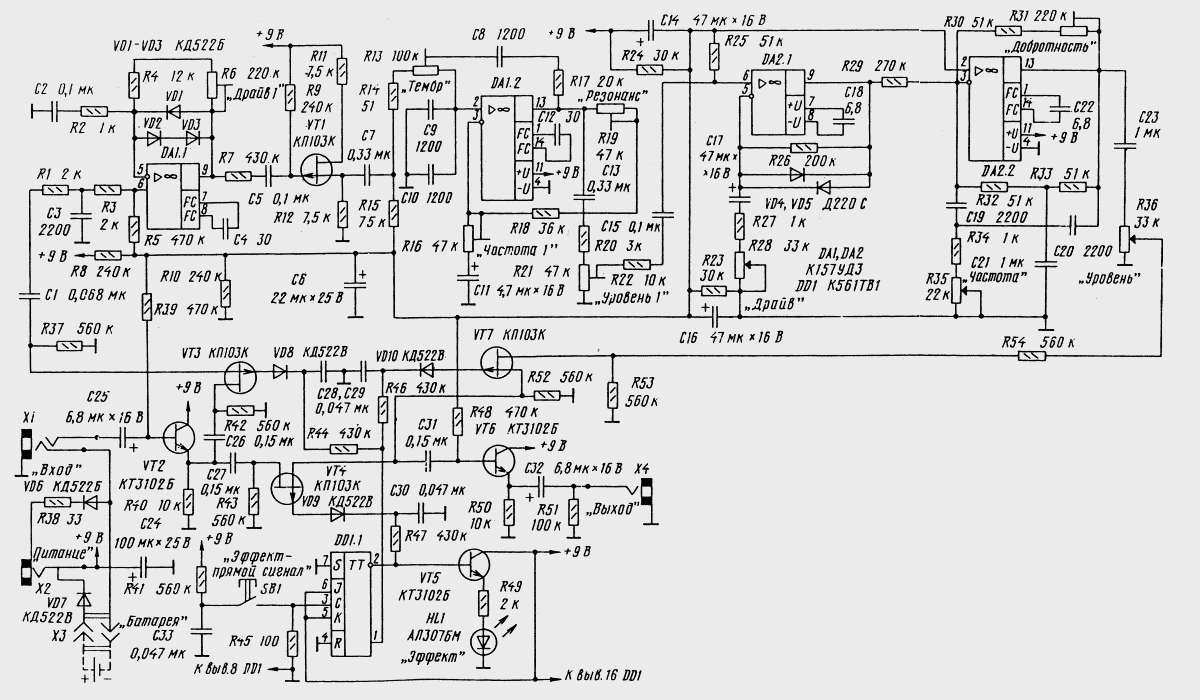

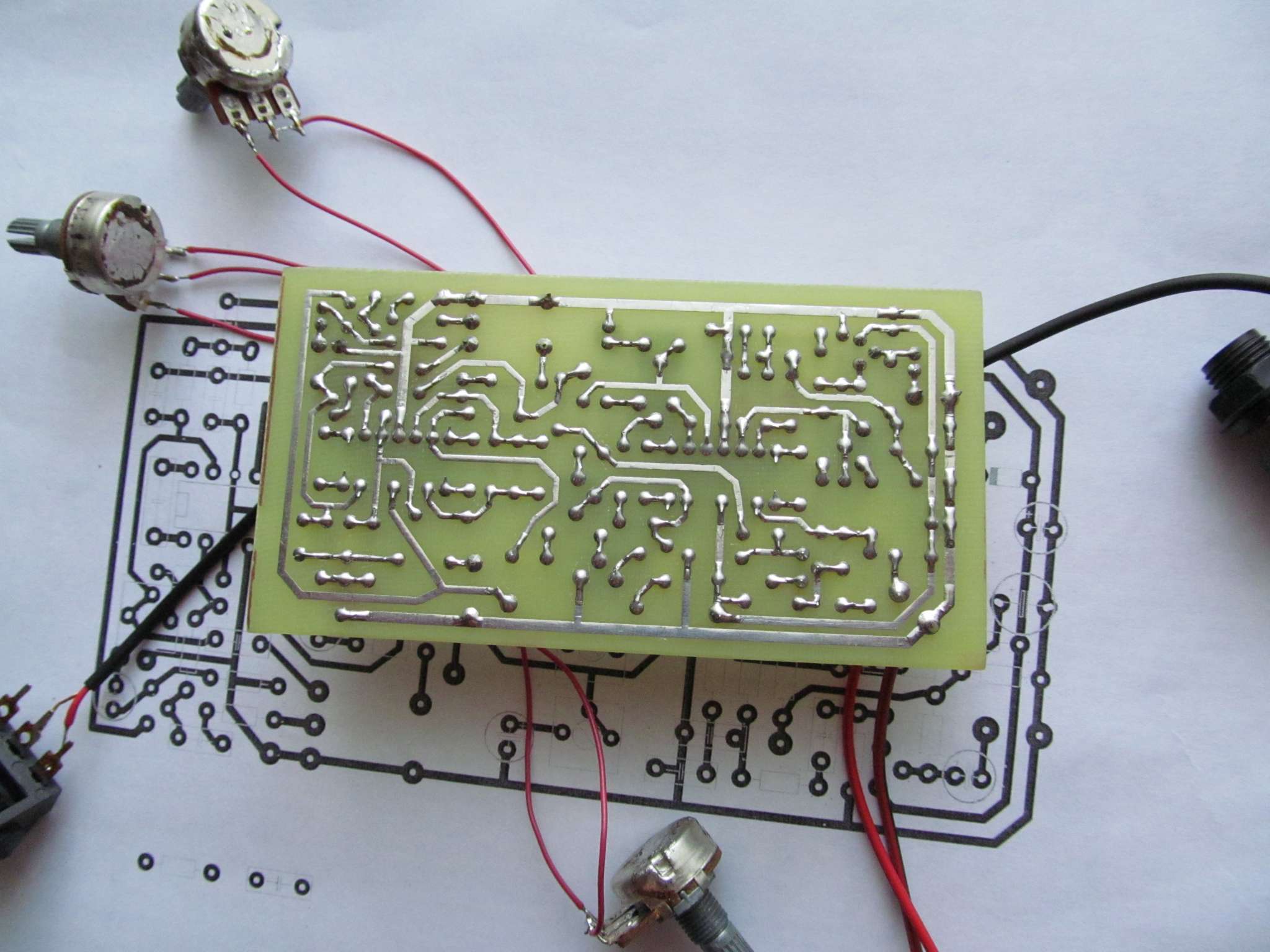

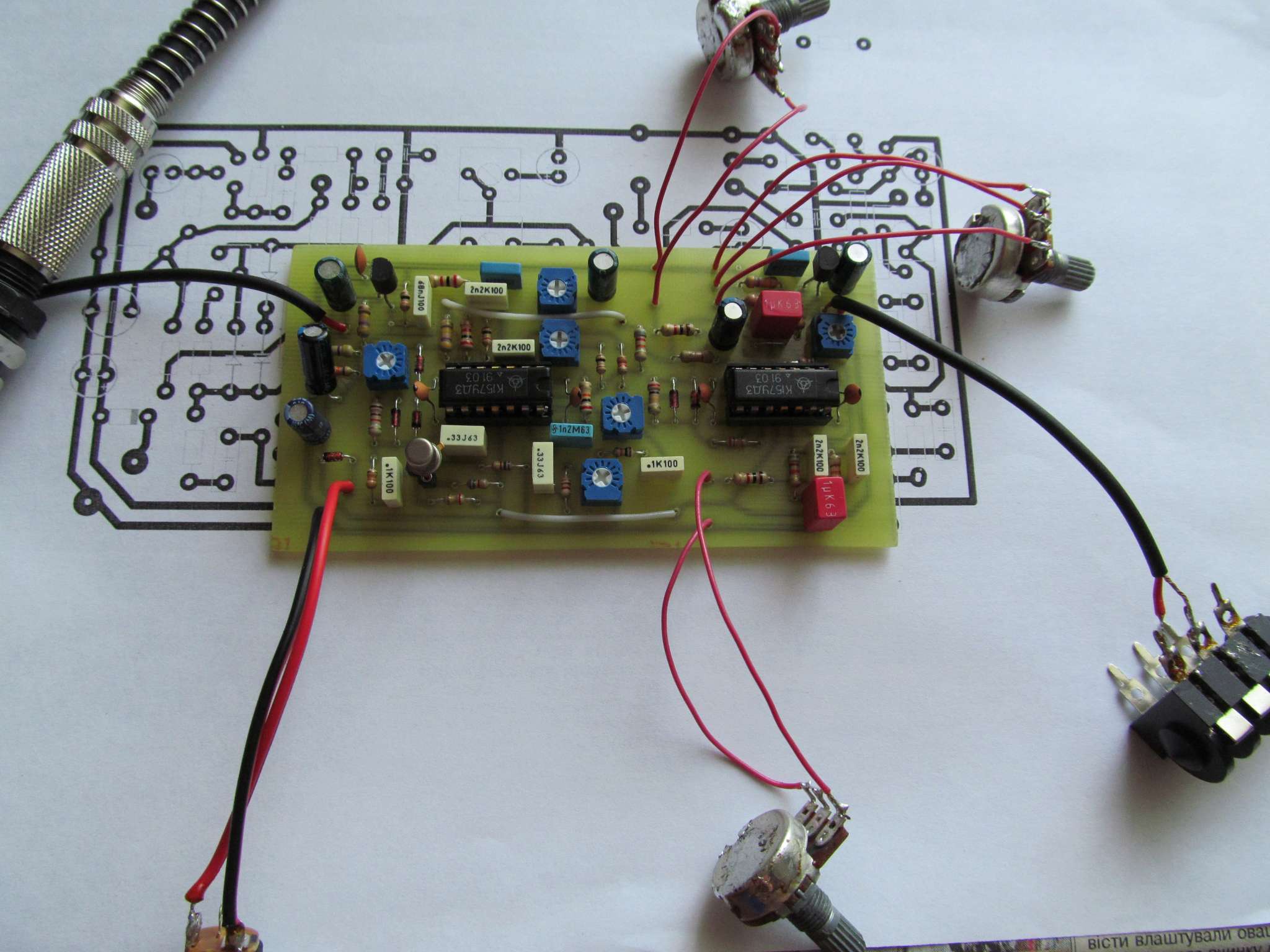

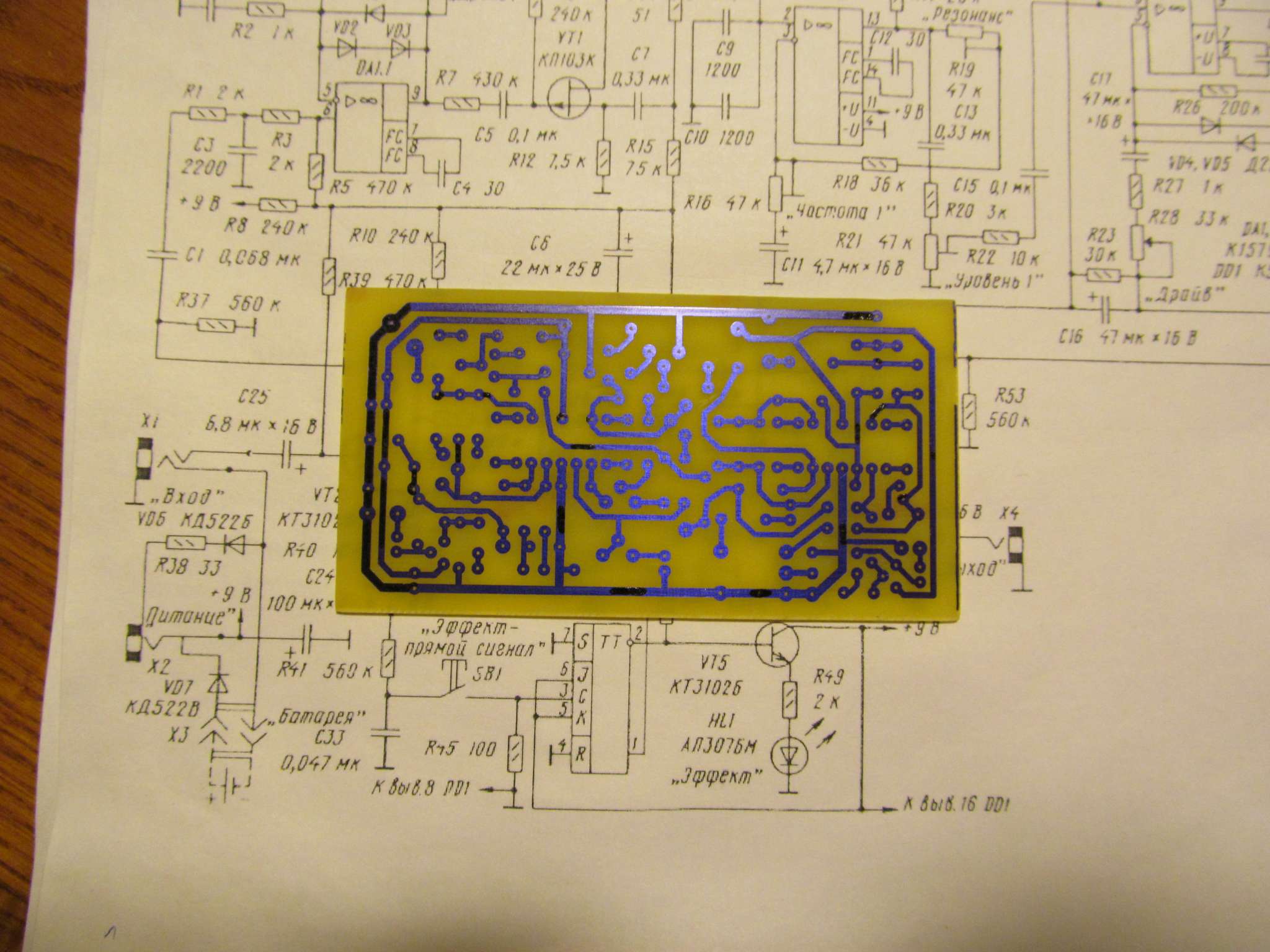

Чисто из-за ностальгии решил собрать даннyю примочку. Когда-то ещё в школе я уже собирал её по схеме из журнала Радио ( статья Ефимова) с удалением узла который отвечает за эффект Дисторшн. Но потом она куда-то пропала . Так что я опять решил её собрать чтобы вспомнить звук )) Нарисовал печатку , в моём варианте примочки исключён активный байпас на микросхеме К561ТВ1 , и она расчитана для пассивного байпаса. В архиве есть рабочие печатки ( с деталями и без). Печатка расчитана под микросхемы К157УД3 , плёночные малогабаритные конденсаторы типа МКТ ( с шагом 5 мм) , резисторы 0,25 Вт , подстроечники типа 3323-Р . У полевика КП103 нужно выгнуть вывод затвора зеркально , то есть в противоположную сторону. Делать нужно по печатке БЕЗ ДЕТАЛЕЙ , так как на ней есть промежутки под ногами микросхемы которые не иcпользуются для дорожек. Сегодня запустил примочку , звук вроде тот же, подстроечники выставил в положениях, при которых исчезает самовозбуд . Гейна не очень много ( Овердрайв всё-таки )))) Но фонит зараза)))) Питание хорошо фильтрованное, стабилизированное , 9 В. Может попробую от Кроны, тогда вроде тоже самое было, и от батарейки фона не было )) А может это из-за того, что пока не в металическом корпусе. При закорачивании входа фон и гул пропадает.
Вобщем, если кто захочет собрать- в архиве всё есть - проверенная рабочая печатка , фотки , цоколёвка и т.
