Автор Тема: Pro Co RAT Distortion. Кто что думает??? (Проект готов)  (Прочитано 14619 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Mjollnir

  • Ветеран форума
  • ******
  • Сообщений: 4034
  • Репутация: +655/-365
AntonVIP, OCD запилишь? Считается вторым самым крутым после скримера.

Оффлайн Вадим Пекаленко

  • Эксперт
  • *****
  • Сообщений: 2519
  • Репутация: +291/-1
  • Козловибратор
Как по мне, маршалловские примочки "суховато" звучат. На вкус и цвет, но звук не рваный, а сухой и ломкий. Может я просто не умею их готовить, но крыска сочнее и Жука и Гавнора.

Оффлайн AntonVIP Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
AntonVIP, OCD запилишь? Считается вторым самым крутым после скримера.

А что это??

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8116
  • Репутация: +2388/-17
  • Atypique

Оффлайн AntonVIP Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Geezer, спасибо))

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8116
  • Репутация: +2388/-17
  • Atypique
Есть ещё усиленный вариант с удвоением питания, Super OCD:
http://revolutiondeux.blogspot.ru/2012/02/fred-briggs-super-ocd.html

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Pro Co RAT Distortion. Кто что думает??? (Проект готов)
« Ответ #111 : Ноября 20, 2015, 16:25:23 »
j201 нормально пойдёт?

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8116
  • Репутация: +2388/-17
  • Atypique
Re: Pro Co RAT Distortion. Кто что думает??? (Проект готов)
« Ответ #112 : Ноября 20, 2015, 20:55:54 »
Нет: 2N7000 or BS170 Mosfets, а J201 - это j-fet.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Pro Co RAT Distortion. Кто что думает??? (Проект готов)
« Ответ #113 : Января 20, 2019, 01:19:31 »

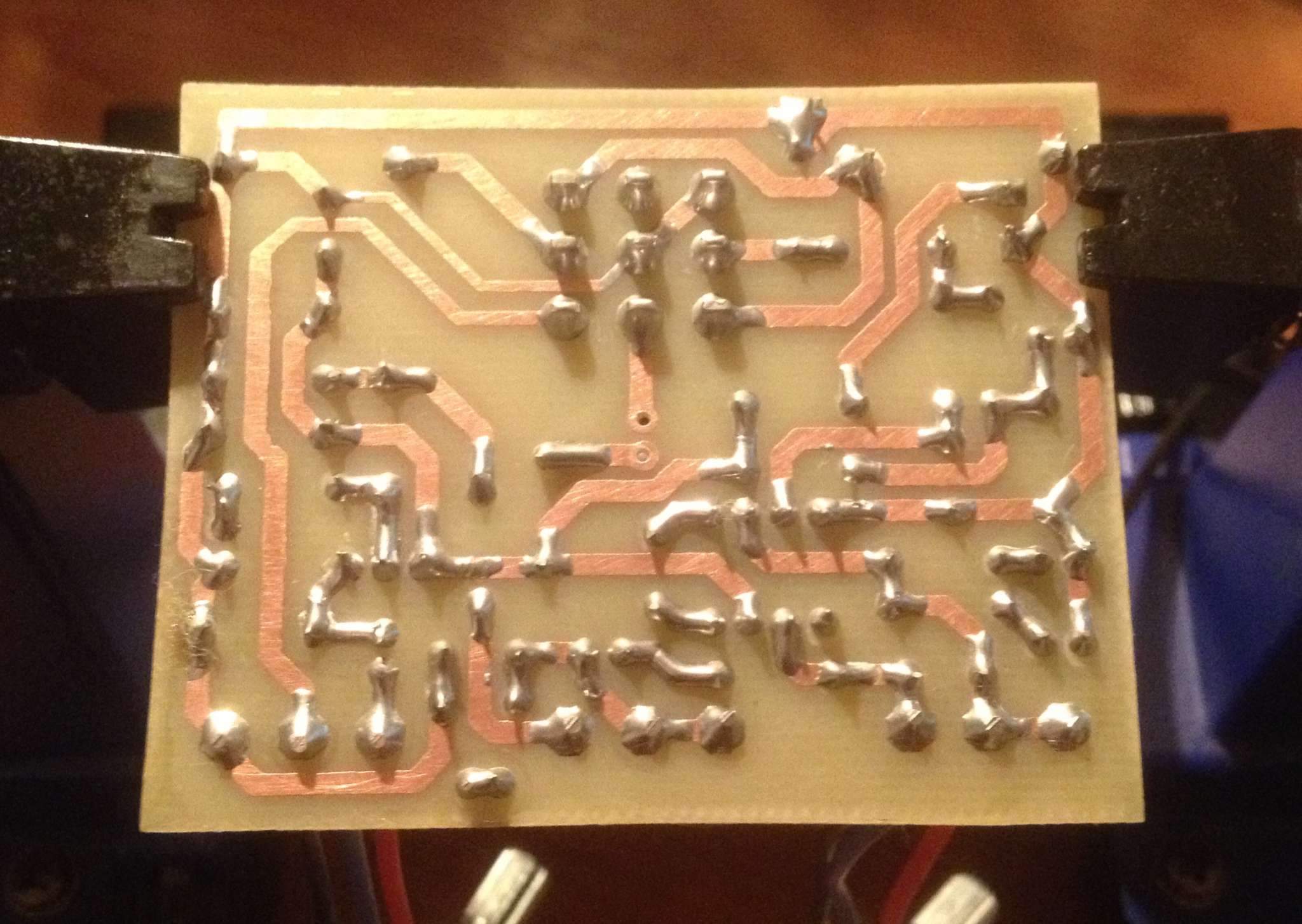

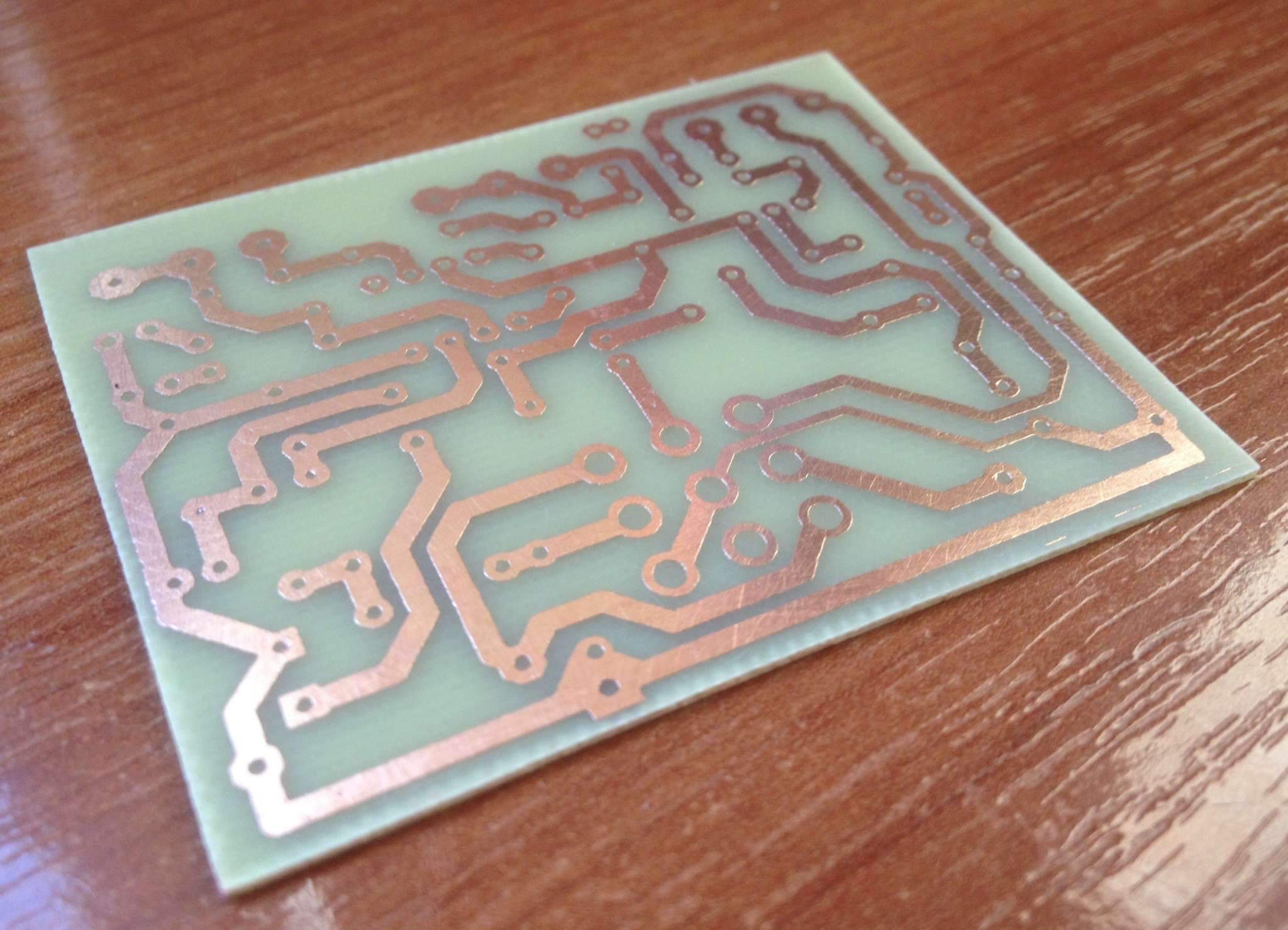

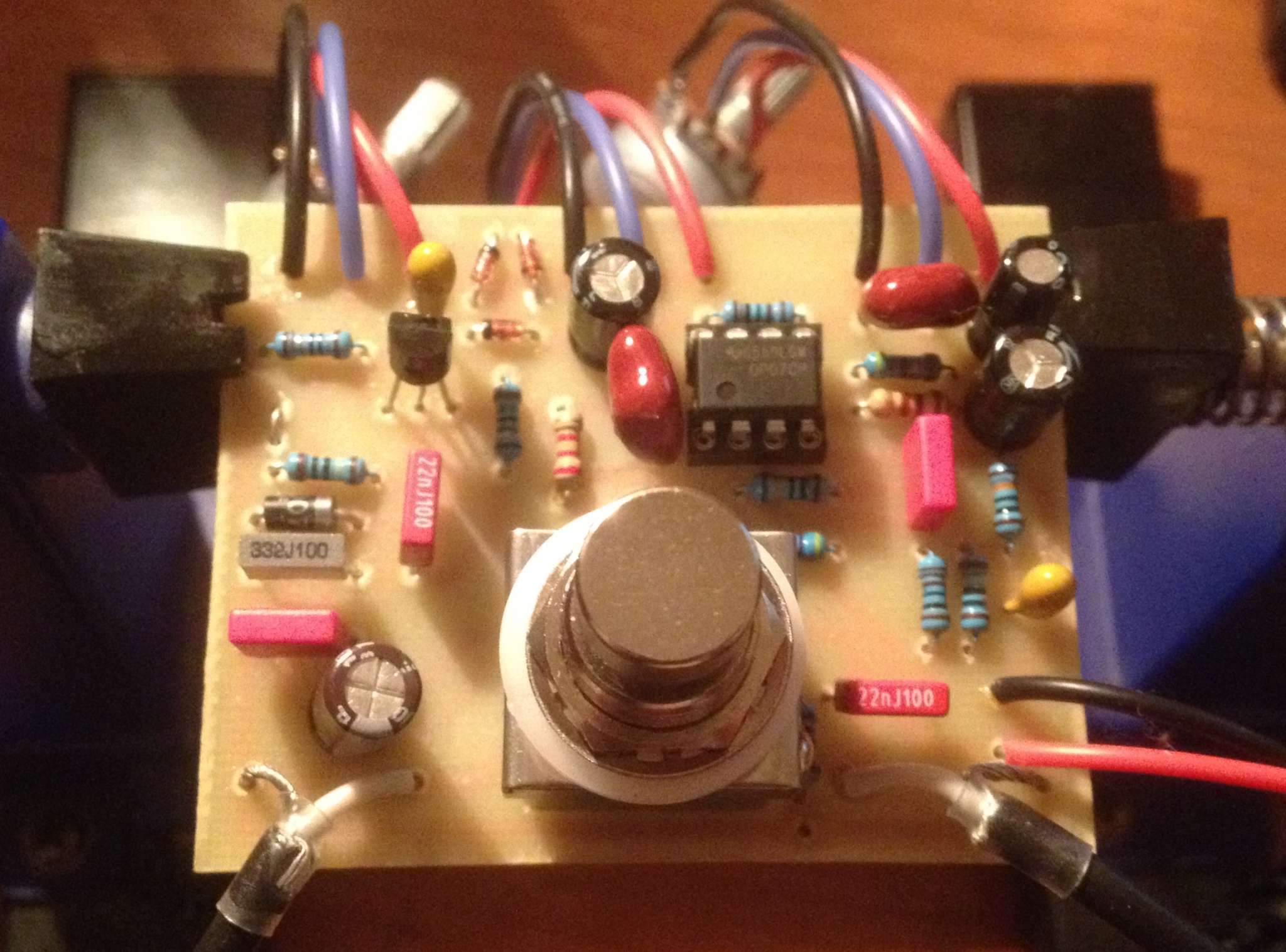

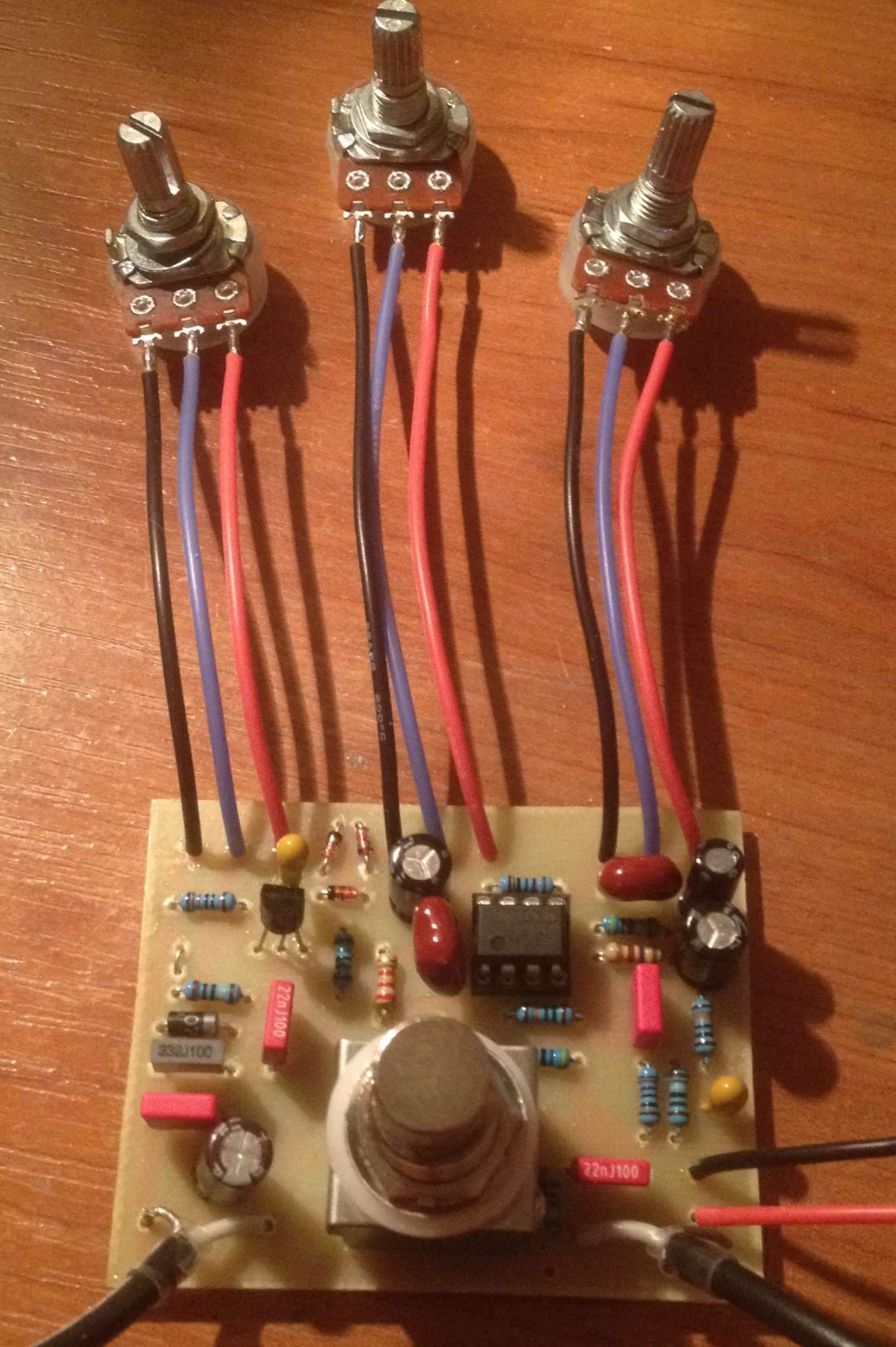

Собрал за вечер сабж.  8)
Звук очень порадовал. Не ожидал от простенькой схемки такого сочного звучания!
« Последнее редактирование: Января 20, 2019, 01:24:01 от Medvedeff8 »

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8116
  • Репутация: +2388/-17
  • Atypique
Re: Pro Co RAT Distortion. Кто что думает??? (Проект готов)
« Ответ #114 : Января 20, 2019, 02:01:38 »
Модернизированый двухканальный RAT.
Никаких чужих "леек" и ЛУТа - всё 100% handmade:


https://www.instagram.com/p/BdTVLP2FdOd/

https://www.instagram.com/p/BdTS-DdFPra/

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Pro Co RAT Distortion. Кто что думает??? (Проект готов)
« Ответ #115 : Февраля 01, 2019, 15:54:55 »

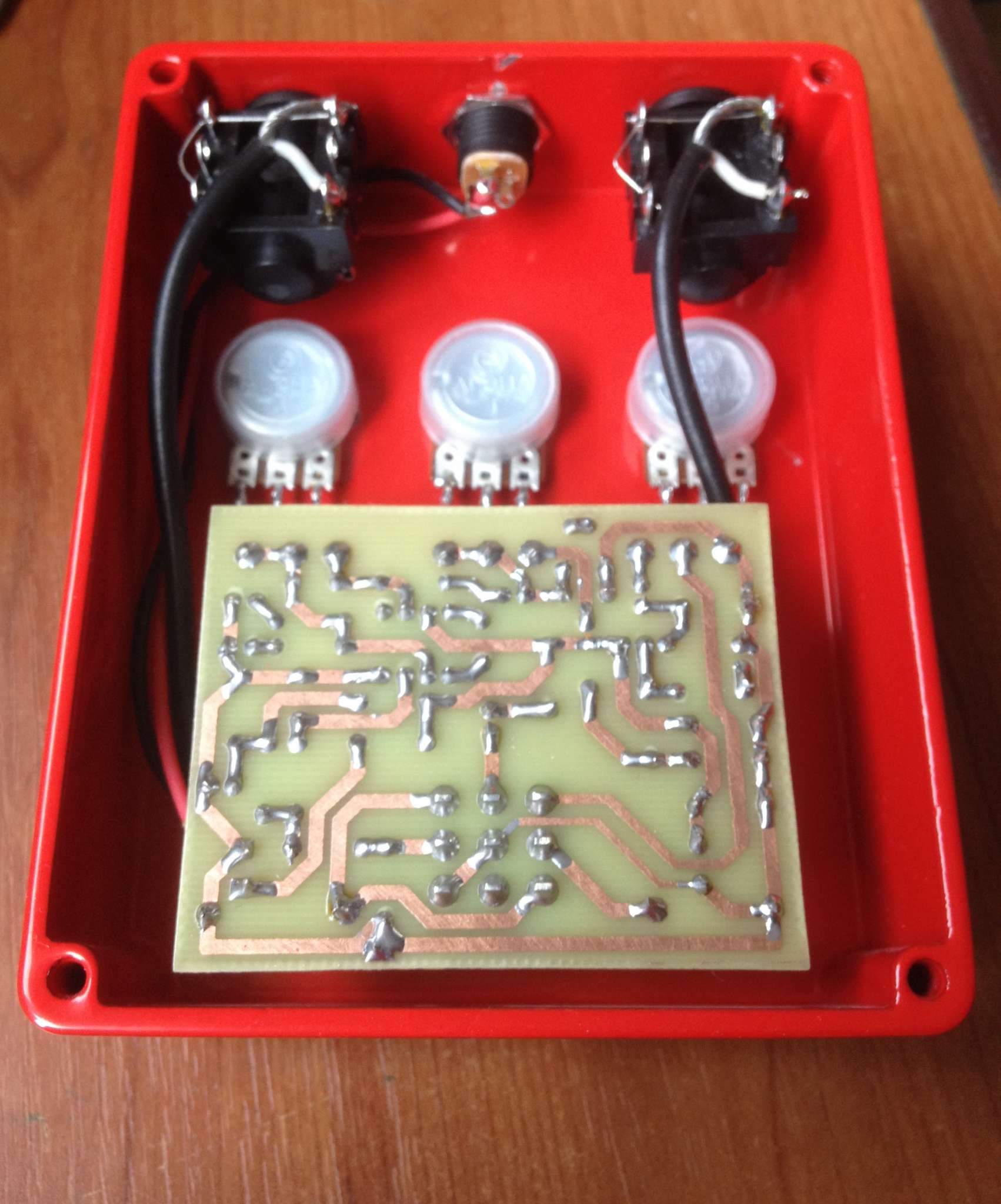

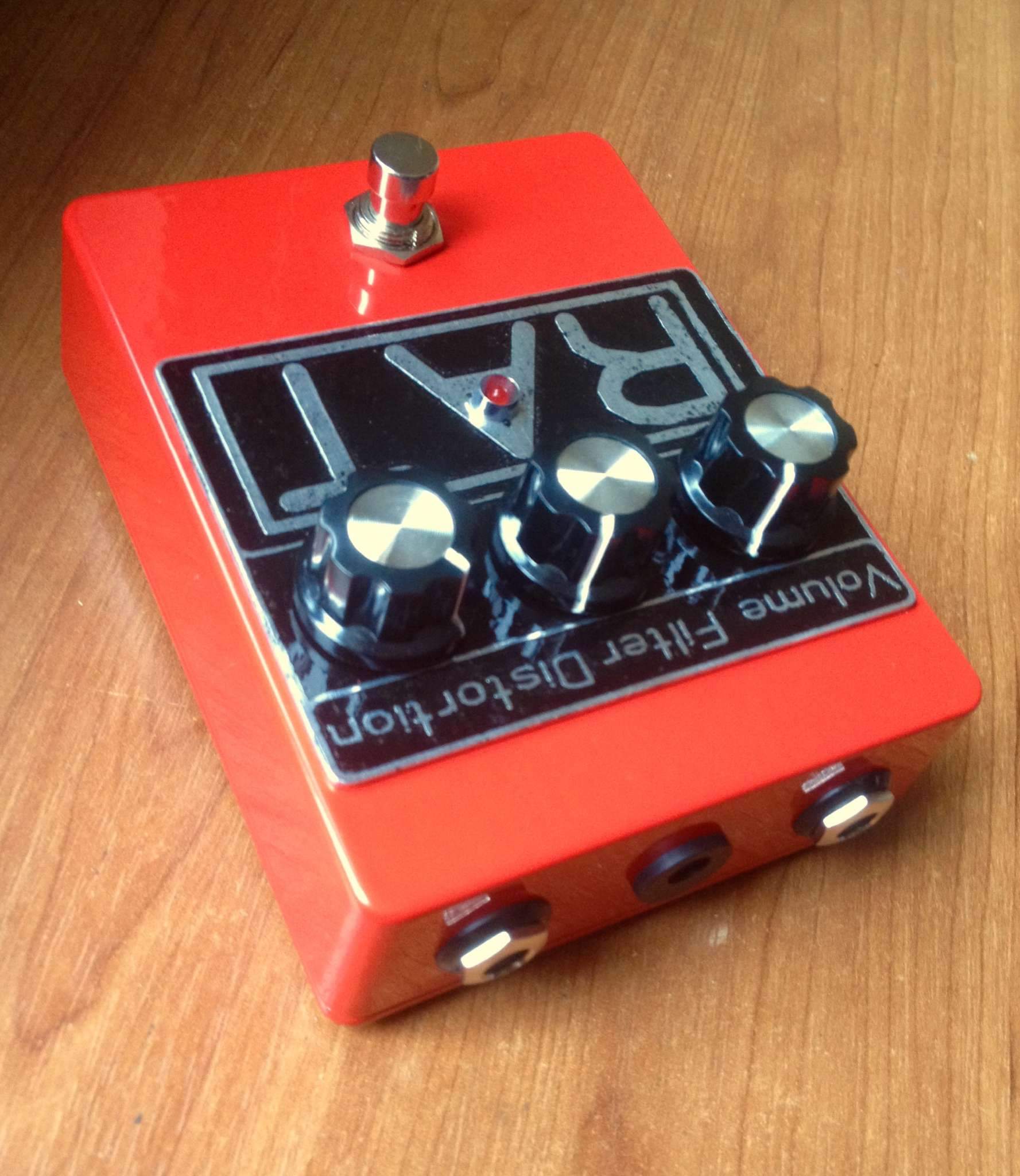

Допилил своего "грызуна". Расположение ручек и гнезд сделано по-человечески, а не навыворот, как у оригинала. Гнездо питания тоже человеческое) Ну и в диодном ограничении запаял 2+1  914-х диодов, в отличии от фабричной версии. ОУ-шку воткнул все же 308, показалась интереснее, чем OP07.

Оффлайн AntonVIP Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Pro Co RAT Distortion. Кто что думает??? (Проект готов)
« Ответ #116 : Февраля 10, 2019, 20:22:12 »
Medvedeff8, здоров. А красил чем, и как изготавливал лицевую панель?
Выглядит очень недурно  :good:

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Pro Co RAT Distortion. Кто что думает??? (Проект готов)
« Ответ #117 : Февраля 11, 2019, 00:12:39 »
Покраска порошковая, местная контора по покраске дисков авто, ну и параллельно берутся красить всякую мелочь - там и байкеры красят свои железки, и велосипедисты.

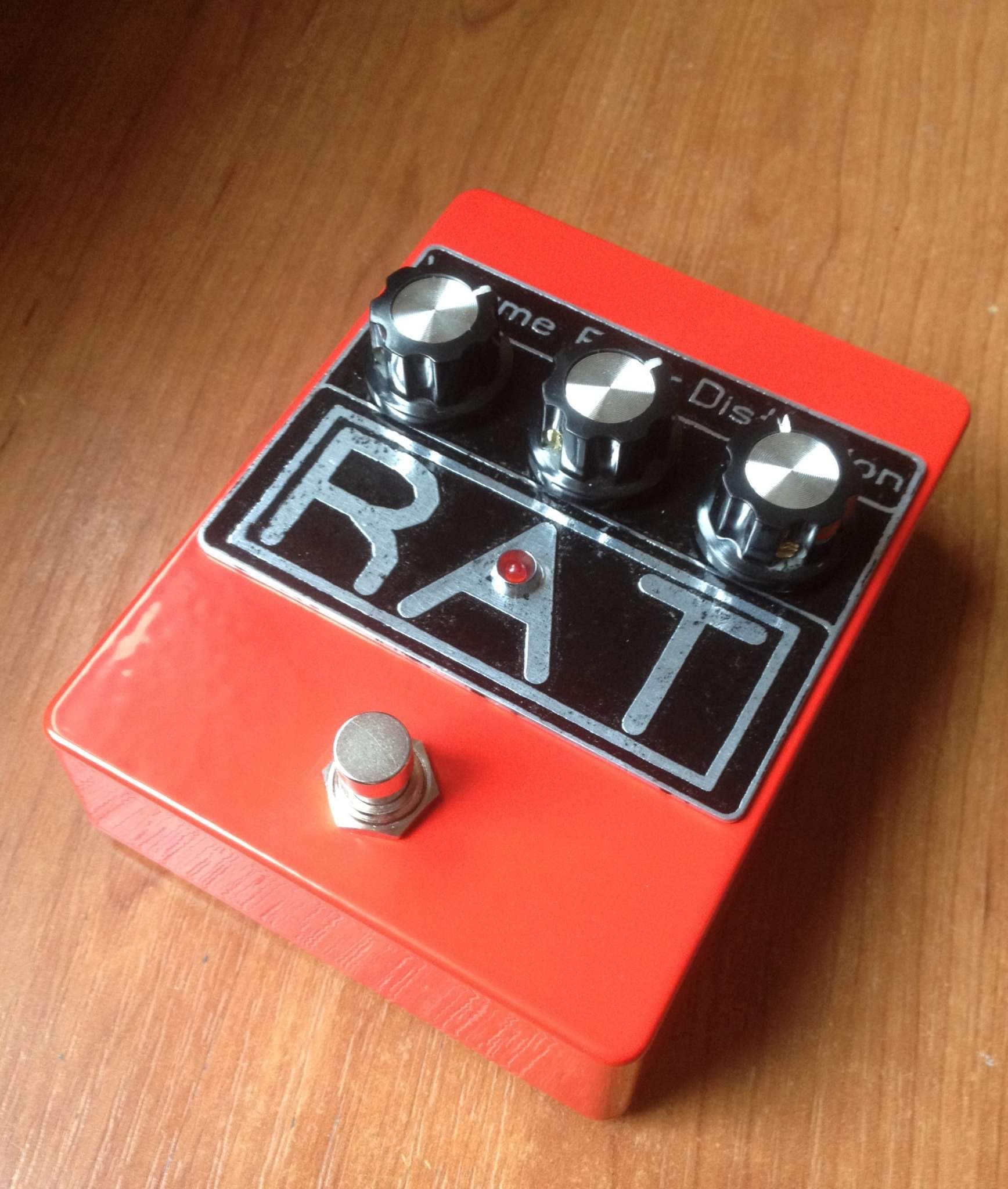

 Лицевая панель из алюминиевого сплава, делал сначала ЛУТ, затем протравка хлорным железом до заметного рельефа, затем чистка, полировка, нанесение нитрокраски, затем аккуратно вытер краску с поверхности букв тряпочкой смоченной в растворителе (тряпочку расстелил на ровную поверхность, и водил по тряпке пластиной). В результате фон остался окрашенным, а буквы чистые. После промыл проточной водой, высушил и нанес пару слоев прозрачного лака.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8116
  • Репутация: +2388/-17
  • Atypique
Re: Pro Co RAT Distortion. Кто что думает??? (Проект готов)
« Ответ #118 : Февраля 11, 2019, 00:33:24 »
Смотрится симпатично, а светодиод на букве "А" навёл на мысль вставить в неё треугольный рассеиватель, подсветив его снизу :)

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Pro Co RAT Distortion. Кто что думает??? (Проект готов)
« Ответ #119 : Февраля 11, 2019, 00:42:33 »
Ну, собственно в оригинале (во второй версии) так и сделано. Только, когда светодиод светит, его очертаний все равно не видно, так что я не стал заморачиваться, вкрутил обычный держатель. Вроде и так неплохо, к тому же этот держатель светодиода еще и саму пластину шильдика дополнительно прижимает к корпусу. Пластину я на клей не садил, она держится за счет гаек потенциометров и держателя светодиода.

... и добавил:

Вот еще подумываю Krank Distortus Maximus собрать попробовать, что за зверь...
« Последнее редактирование: Февраля 11, 2019, 00:46:05 от Medvedeff8 »
