возможно, поможет вот это
http://guitarparts5150.ru/pushpull-a500kom-p-74.html?osCsid=cbh36v7cca2eosc8rp3uuvdtg4
насколько я предполагаю, там присобачен просто пуш-пульный переключатель на 3 позиции, и можно его спаять, как хошь) и регулятор громкости сохранится

Доброй!

Если нет муз.магазинов в городе, то логично предположить, что в радиодеталях может и не оказаться подобных переключателей. Довольно специфичный для такого города, как пить дать    при поиске можно(нужно*)  иметь ввиду ещё один вариант. регулятор - такой, как и был. Замена - переключатель на 5 позиций, что даёт тоже возможность скоммутировать отсечку.

но, вообще, в случае с отсечкой используются  различные варианты подключения синглов: одиночно, междусобойчик, паралельный или последовательный, фазный , противоф-).  - куча - варианты соединения проводков имеющихся синглов между собой.    что может давать , в принципе, некоторые различия в звуке. и различия фонов в разных режимах  коммутирования синглов, как пить дать,на любителя ). лучше всего, конечное стандартный.
переключатель может и похожий по размерам подойти, что найдёшь...

на всякий случай, полно и схем. посмотри вот эти варианты и на пуш-пул, и на 5-ть поз.перек.)
там разные схемы. всё наглядно, и картинки деталюшек

вообще, варианты на чёхошь
http://www.guitarelectronics.com/category/wiringresources.1_pickup_diagrams/

пуш-пул вариант
http://www.guitarelectronics.com/product/WD1H10_04/Guitar_Wiring_Diagram_1_Humbucker1_VolumeSeriesParallel.html

пуш-пул для тона ( а не для отсечки)
http://www.guitarelectronics.com/product/WD1H10_08/Guitar_Wiring_Diagram_1_Humbucker1_VolumeSeriesParallel.html

3-позиц.переклюк вариант
такой вариант

http://www.guitarelectronics.com/product/WD1H10_03/Guitar_Wiring_Diagram_1_Humbucker1_VolumePull_for_South_Single_Coil.html

или такой
http://www.guitarelectronics.com/product/WD1H10_05/Guitar_Wiring_Diagram_1_Humbucker1_VolumeSeriesParallel_Coil_Tap.html

5-позиц.переклюк
http://www.guitarelectronics.com/product/WD1H5L10_01/Guitar_Wiring_Diagram_1_Humbucker1_Volume1_Tone5Way_Lever_Switch.html

а лучше прыгать от того, что именно найдёшь. и свой вариант


5-позиций не скажу, что так много. приемлимо, но пользуюсь лично по-большей части 3-мя в этом случае. на 2,4 - позициях у меня отсечка (т.к. 2 хамба), просто синглами на этом струменте  пользуюсь редко.

в твоём варианте хватает 3-позиций. самое логичное во всём..
в Москве, конечное,  такие фиговины непроблемно купить
Удачи в поисках



... и добавил:

   вообщем, я упустил из виду (был невнимателен). вообще, оказывается, ограниченный вариант.
не буду убирать, что выше, ай-да пригодится.

надо и ручку иметь (регулятор) и тумблер желательно. это миниммум. искать место для ещё одной дырки под тумблер!!! это всего лишь маленькая дырочка с лица.

ну, в самом простом случае(если никак  ) , тогда  обычный 3-позиц.тумблер, чтобы в дырку влез и по размерам любой подходящий. и никаких тебе регулировок. хны

большое всем спасибо за советы/ответы!+ по поводу ручки громкости, она мне какбы не особо нужна. главное чтоб была позиция выкл).

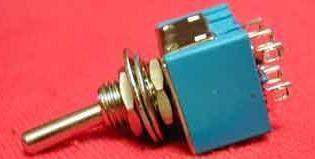

купил значит тумблер этот. ща попытаюсь присобачить его).
и сразу вопрос, какие провода на датчике  emg-hz отвечают за отсечку? имеется значит: чёрный, белый, красный и зелёный с оплёткой.

печально. я думал подойдёт любой на 3 позиции.
мануалов на русском к сожалению не встречал. еслиб подсказали где найти, былбы весьма презнателен.

спасибо! постараюсь разобраться.

... и добавил:

сначала попробовал по своей схеме, тобишь на угад). получились такие позиции: 1 хамб, 2 отсечка, 3 тоже отсечка
потом по схеме Mave, получилось: 1 выкл, 2 выкл но с фоном, 3 хамб.
а задумывалось: 1 хамб, 2 выкл, 3 отсечка. завтра ещё поковыряюсь, но был бы рад еслиб ктонить подсказал правильную схему). хотя вообщемто нумерация позиций не принципиальна.

потом по схеме Mave, получилось: 1 выкл, 2 выкл но с фоном, 3 хамб.
а задумывалось: 1 хамб, 2 выкл, 3 отсечка. завтра ещё поковыряюсь, но был бы рад еслиб ктонить подсказал правильную схему). хотя вообщемто нумерация позиций не принципиальна.

а ты прозвонил переключатель? он точно on-on-on, а не on-off-on?

Скорее всего, on-off-on на две группы.
