Про Valco.
« : Марта 09, 2012, 14:09:47 »
Нашёл схему Valco 1948 Supro. Не совсем понятно с выходом. Там две лампы 6v6 в параллель? Имеет ли смысл так делать? Какая будет мощность при таком включении? И ещё вопрос: какие керамические конденсаторы из более-менее доступных лучше использовать в Valcoподобных усилителях?


Вот на ютубе: 1948 McKinney / Valco Supreme ( Supro ) guitar tube amp demo
звук замечательный, если, конечно, схема ему соответствует...

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Про Valco.
« Ответ #1 : Марта 09, 2012, 14:32:17 »
Хороший усилитель, для чистого и кранчика идеален :) вот только на видео не то что на схеме. На видео двухтакт.

п.с. - мощность ,в зависимости от напряжения около 12 ватт.

Оффлайн Log_out Автор темы

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Про Valco.
« Ответ #2 : Марта 09, 2012, 14:45:58 »
а точно двухтакт на видео? Хотя в конце ролика показывают комбик сзади, много ламп там...

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Про Valco.
« Ответ #3 : Марта 09, 2012, 16:01:05 »
Цитата: Log_out от Марта 09, 2012, 14:45:58
а точно двухтакт на видео? Хотя в конце ролика показывают комбик сзади, много ламп там...

 точно, вот схема http://www.valcopages.com/Schematics/Supro_1600.pdf

... и добавил:

вот Супро, отнотакт. по аналогичной схеме как в 1-м посту

1961 Supro 1624T

 Хотя нет, обманываю, тоже двухтакт
« Последнее редактирование: Марта 09, 2012, 16:05:18 от Demonoid »

Оффлайн kholonkin

  • Завсегдатай
  • ***
  • Сообщений: 347
Re: Про Valco.
« Ответ #4 : Марта 09, 2012, 16:09:07 »
Прикольно они транс выходной к раме динамика прикрутили :crazy:

... и добавил:

чета схема какой селфсплитер извращенный напоминает  в пером посте

... и добавил:

блин, туплю, не селфсплитер это :pozor:
« Последнее редактирование: Марта 09, 2012, 16:15:02 от kholonkin »

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Про Valco.
« Ответ #5 : Марта 09, 2012, 16:20:44 »
Цитата: kholonkin от Марта 09, 2012, 16:09:07
Прикольно они транс выходной к раме динамика прикрутили :crazy:

... и добавил:

чета схема какой селфсплитер извращенный напоминает  в пером посте

... и добавил:

блин, туплю, не селфсплитер это :pozor:

 Однотакт, только две выходны лампы последовательно  :) Кстати говорят очень сочно звучит, вон Bogner новую линейку делает по аналогичной схеме  New Yorker ,Brixton

Bogner Brixton
Test Bogner Amps - New Yorker

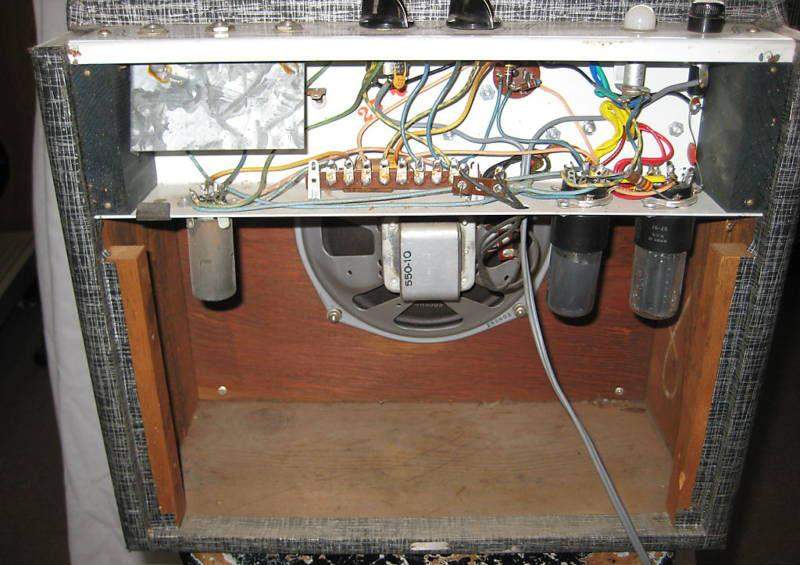

п.с. - вот подвал однотактного супро:
667150-0
« Последнее редактирование: Марта 09, 2012, 16:23:05 от Demonoid »

Оффлайн kholonkin

  • Завсегдатай
  • ***
  • Сообщений: 347
Re: Про Valco.
« Ответ #6 : Марта 09, 2012, 16:24:46 »
Это как это последовательно, получается просто на вторую лампу сигнал идет через делитель 8,2к-100к

Оффлайн Log_out Автор темы

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Про Valco.
« Ответ #7 : Марта 09, 2012, 16:27:56 »
ну, 1624Т это точно двухтакт. Что-то поиск на ютубе по запросу: Valco 1948 Supro выдаёт ролики именно с таким комбом, как в первом посте... А что такое селфсплитер? Объясните популярно

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Про Valco.
« Ответ #8 : Марта 09, 2012, 16:34:59 »
Цитата: kholonkin от Марта 09, 2012, 16:24:46
Это как это последовательно, получается просто на вторую лампу сигнал идет через делитель 8,2к-100к

 Ну да судя по всему, я не пробовал такое собирать. Знаю что суммарная мощность выходит около 12 ватт при таком подключении.

п.с. - не совсем по теме, почему-то вспомнил, как Martin Kidd из "Cornford" демонстрировал прототип нового однотактного усилка "Cornford Phoenix" , там тоже в оконечнике 2 штуки 6V6, и общая мощность 12 ватт.
Martin Kidd shows us a prototype Cornford amp
звук очень ничего, судя по видео.

Оффлайн kholonkin

  • Завсегдатай
  • ***
  • Сообщений: 347
Re: Про Valco.
« Ответ #9 : Марта 09, 2012, 16:50:44 »
Цитата: Log_out от Марта 09, 2012, 16:27:56
ну, 1624Т это точно двухтакт. Что-то поиск на ютубе по запросу: Valco 1948 Supro выдаёт ролики именно с таким комбом, как в первом посте... А что такое селфсплитер? Объясните популярно
это типа двух такта, только без фазика, на вторую лампу сигнал на сетку подается с катода/, т.е. рези катодный общий, а сетка об землю у второго. вот и качает так. резик естественно без кондера, а то робить не будет

... и добавил:

Цитата: Demonoid от Марта 09, 2012, 16:34:59
звук очень ничего, судя по видео.
мне чет сдается ... живьем бы такое лучше оценивать

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Про Valco.
« Ответ #10 : Марта 09, 2012, 17:05:54 »
Цитата: kholonkin от Марта 09, 2012, 16:50:44
это типа двух такта, только без фазика, на вторую лампу сигнал на сетку подается с катода/, т.е. рези катодный общий, а сетка об землю у второго. вот и качает так. резик естественно без кондера, а то робить не будет

... и добавил:
мне чет сдается ... живьем бы такое лучше оценивать

 Ну живьем то понятно что лучше. Но и на видео вроде бы тоже ничего получилось.

п.с. по сабжу ссылка на схемы http://www.valcopages.com/Schematics.html
« Последнее редактирование: Марта 09, 2012, 17:07:46 от Demonoid »

Оффлайн Log_out Автор темы

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Про Valco.
« Ответ #11 : Марта 09, 2012, 17:10:20 »
ага, понятно немного. А про конденсаторы керамические чего скажете. Собирал кто-нибудь валко на керамике, у меня самого сейчас есть типа валко 6150, но он на К71-1 собран, звук хороший но не не тот

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Про Valco.
« Ответ #12 : Марта 09, 2012, 17:20:04 »
Цитата: Log_out от Марта 09, 2012, 17:10:20
ага, понятно немного. А про конденсаторы керамические чего скажете. Собирал кто-нибудь валко на керамике, у меня самого сейчас есть типа валко 6150, но он на К71-1 собран, звук хороший но не не тот

 Я собирал, только обычный чампообразный тоже  с 6Н9С ( 6SL7 )  в преде, клево звучит, и именно с керамикой, с пленкой как-то мутновато было. Очень понравился.

Оффлайн Log_out Автор темы

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Про Valco.
« Ответ #13 : Марта 09, 2012, 17:32:47 »
да, как бы резкости не хватает. Пойдёт синяя дисковая высоковольтная карамика из телевизоров и ЭЛТ мониторов?

Оффлайн kholonkin

  • Завсегдатай
  • ***
  • Сообщений: 347
Re: Про Valco.
« Ответ #14 : Марта 09, 2012, 17:37:40 »
на пробу то чего не пойдет то
