Проблема c Zombie Chorus (help)
« : Марта 25, 2011, 18:22:04 »
Здравствуйте , спаял схему Zombie Chorus  взятую отсюда http://www.geofex.com/PCB_layouts/Layouts/zombie.pdf
Когда педаль выключена , звук проходит. ( только  странно лампочка на байпассе постоянно горит , даже при выключенной )

Проблема возникает при включении педали :  Идет звук раза в 4 тише , чем при выключенной педали, и причем, никакого эффекта хоруса  :(
Фотографии ниже
p.s. при первой пробе педали , из-за ошибки  в полярности  подключения электролитических конденсаторов  взорвался конденсатор C6 ( по схеме по ссылки в начале топика )
Конденсатор был заменен.

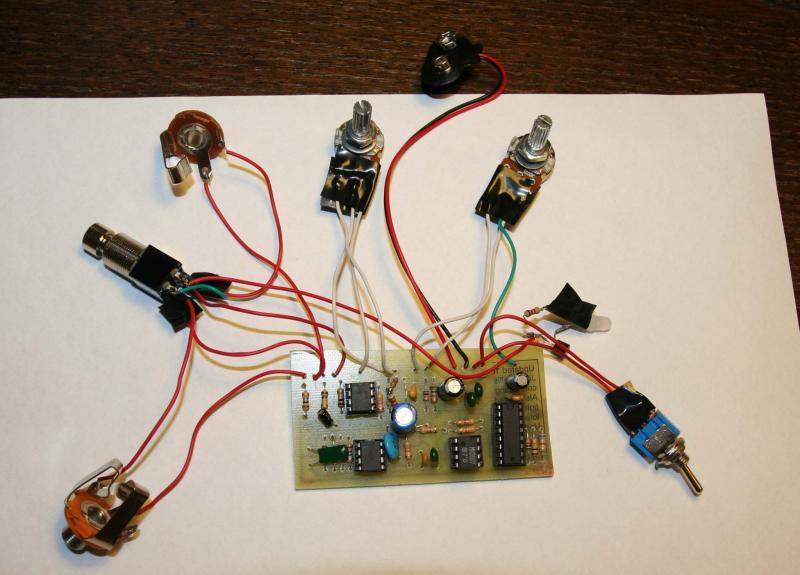

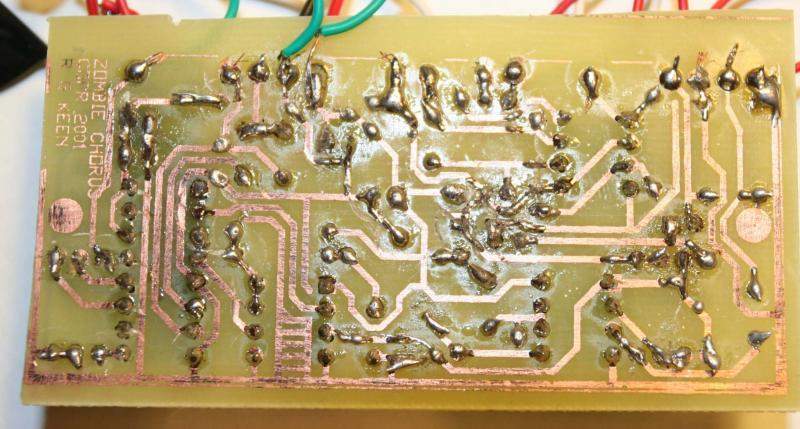

Фото пайки

359524-0
359526-1
« Последнее редактирование: Марта 25, 2011, 18:23:47 от Voldman »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10314
  • DIYng Fetus
    • http://cathar.ru
Re: Проблема c Zombie Chorus (help)
« Ответ #1 : Марта 25, 2011, 18:32:01 »
Voldman, отмой канифоль спиртом, потом посмотрим

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Проблема c Zombie Chorus (help)
« Ответ #2 : Марта 25, 2011, 18:42:53 »
Полюбому есть залипухи.
« Последнее редактирование: Марта 25, 2011, 18:49:15 от JoeDominges »

Оффлайн YIIC

  • Частый посетитель
  • **
  • Сообщений: 132
Re: Проблема c Zombie Chorus (help)
« Ответ #3 : Марта 25, 2011, 20:45:57 »
Не помешает How and WHY to Solder Correctly

Оффлайн Voldman Автор темы

  • Новичок
  • *
  • Сообщений: 23
Re: Проблема c Zombie Chorus (help)
« Ответ #4 : Марта 28, 2011, 23:01:59 »
смыл канифоль, исправил одну дорожку, звучать стало так же громко но без эффектов, как ни крути.. больше ошибок в пайке не обнаружил
заметил, что у 2х микросхем белые ножки (побелели или и были такими - не помню), это нормально?
могло ли неправильное соединение электролитических конденсаторов повлиять на работу схемы (вывести из строя)?

Оффлайн Ksandr-

  • Эксперт
  • *****
  • Сообщений: 1437
  • хто здесь?!
Re: Проблема c Zombie Chorus (help)
« Ответ #5 : Марта 29, 2011, 14:29:28 »
а где mn3007 купил?

Оффлайн Voldman Автор темы

  • Новичок
  • *
  • Сообщений: 23
Re: Проблема c Zombie Chorus (help)
« Ответ #6 : Марта 29, 2011, 17:56:58 »
на митинском
Теперь хотелось бы услышать соображения по теме
« Последнее редактирование: Марта 29, 2011, 17:58:52 от Voldman »

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Проблема c Zombie Chorus (help)
« Ответ #7 : Марта 29, 2011, 18:05:18 »
Уберите из цепи кнопку и светодиод, припаяйте вход и выход платы прямо к гнездам. Так, на всякий случай попробуйте.
А так же выложите фото отмытой и исправленой платы.
« Последнее редактирование: Марта 29, 2011, 18:14:11 от JoeDominges »

Оффлайн Ksandr-

  • Эксперт
  • *****
  • Сообщений: 1437
  • хто здесь?!
Re: Проблема c Zombie Chorus (help)
« Ответ #8 : Марта 29, 2011, 19:57:47 »
Цитата: Ksandr- от Марта 29, 2011, 14:29:28
а где mn3007 купил?

походу тока в моей дыре не продают виму mn3007 и много чего еще нормально... :pozor:

Оффлайн Voldman Автор темы

  • Новичок
  • *
  • Сообщений: 23
Re: Проблема c Zombie Chorus (help)
« Ответ #9 : Марта 29, 2011, 20:49:25 »



все еще беспокоит вопрос о влиянии взорвавшегося конденсатора на работу..

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Проблема c Zombie Chorus (help)
« Ответ #10 : Марта 29, 2011, 20:58:27 »
Цитата: Voldman от Марта 29, 2011, 20:49:25
все еще беспокоит вопрос о влиянии взорвавшегося конденсатора на работу..

Тебя просили фотку отмытой платы...  :hmmm:

Влияние от взорвавшегося кондёра никакого,если этот кондёр заменён на исправный.

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Проблема c Zombie Chorus (help)
« Ответ #11 : Марта 29, 2011, 21:04:20 »
Вобщем, глянул я еще раз фото из первого поста. залипухи там точно есть. Сколько именно сказать трудно, но много. Могу сказать лишь то, что на отмытой плате их видно значительно лучше. А так же их видно еще лучше, если смотреть на плату вживую, а не на фото. Это я к тому, что советую автору самому внимательно изучить то, что он напаял и сверить с печаткой из проекта.

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Проблема c Zombie Chorus (help)
« Ответ #12 : Марта 29, 2011, 21:12:04 »
На вскидку, в правом нижнем углу как минимум две сопли, это на вскидку... :7:

Оффлайн Voldman Автор темы

  • Новичок
  • *
  • Сообщений: 23
Re: Проблема c Zombie Chorus (help)
« Ответ #13 : Марта 29, 2011, 21:17:27 »
блин перепутал  :pozor:


 в нижнем углу все ок, проверил

... и добавил:

соплей больше нету, 99%
пробивал вольтметром и сравнивал со схемой
« Последнее редактирование: Марта 29, 2011, 21:38:28 от Voldman »

Оффлайн cezarepicentr

  • Новичок
  • *
  • Сообщений: 83
Re: Проблема c Zombie Chorus (help)
« Ответ #14 : Марта 29, 2011, 23:34:42 »
А вот что я нашел



... и добавил:

И отмой плату нормально растворителем или спиртом
