Автор Тема: Проблема с deep blue delay (Прочитано 3544 раз)

Dmitry0000000 · « : Мая 18, 2016, 23:53:13 »

Собрал недавно дилей, все работало нормально, но после упихивания в корпус помимо сигнала стал издавать звук похожий на звук от импульсного блока питания, в чем может быть причина?

Tander · « **Ответ #1 :** Мая 20, 2016, 13:40:50 »

Земляная петля через корпус?

Dmitry0000000 · « **Ответ #2 :** Мая 20, 2016, 17:44:02 »

Когда достал из корпуса - то же самое

Dmitry0000000 · « **Ответ #3 :** Мая 25, 2016, 11:15:07 »

Как правильно выполнить здесь покаскадную проверку?

Dying Fetus · « **Ответ #4 :** Мая 25, 2016, 12:48:50 »

Dmitry0000000, цифровая и аналоговая земли как разведены? вообще давай фото

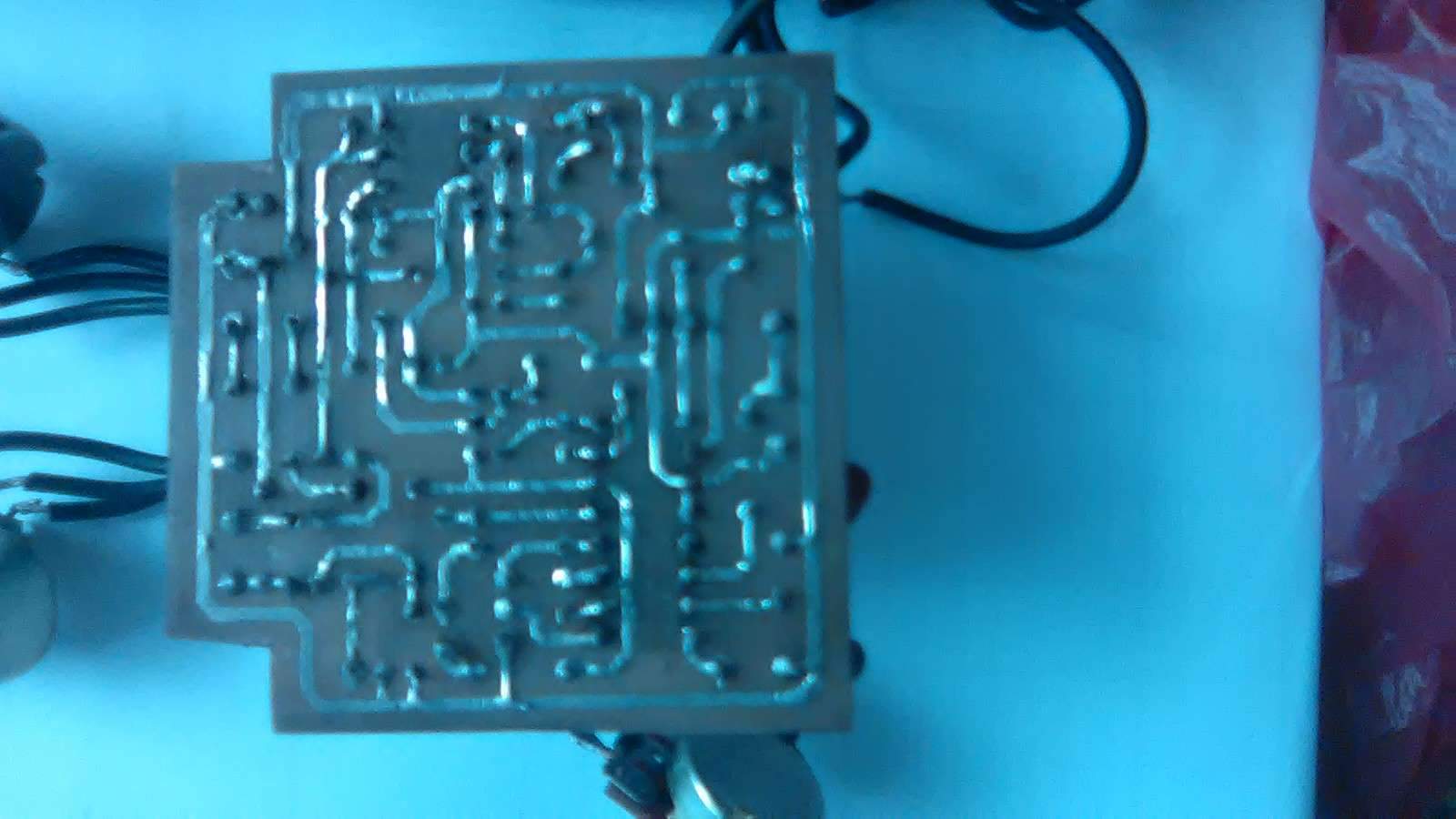

Dmitry0000000 · « **Ответ #5 :** Мая 25, 2016, 14:19:14 »

нет возможности сделать фото качественнее

Dying Fetus · « **Ответ #6 :** Мая 25, 2016, 14:40:21 »

сначала плату отмой в районе МС

Chipmaster · « **Ответ #7 :** Ноября 22, 2024, 04:22:13 »

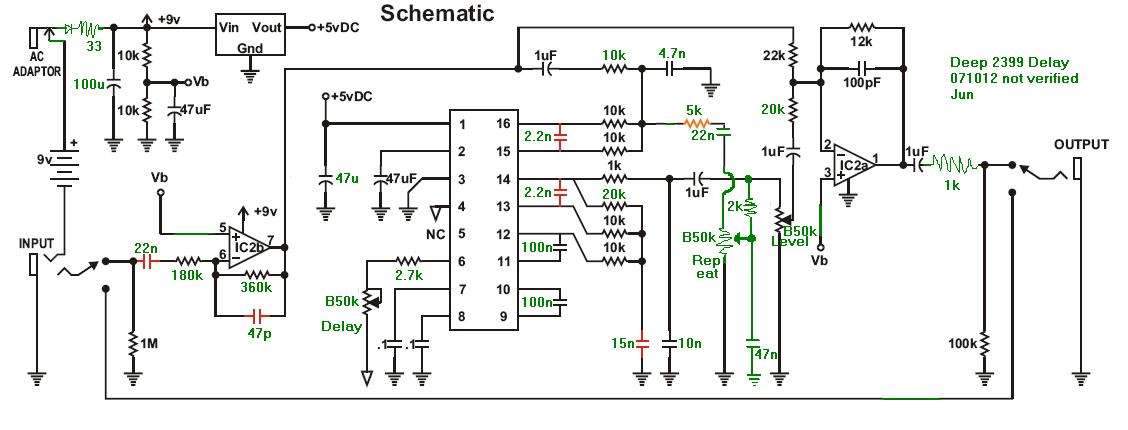

Всем доброго дня! Как избавиться от щелчков при переключении вот такой педальки? True bypass с кнопкой PBS-24-302. Щелчки довольно сильные и при включении эффекта и при выключении... Кнопки менял - никакого эффекта. Примочка работает в ламповую голову "Chaos Zero", на входе примочки только гитара. Резистор 1М по входу установлен и исправен, монтаж чистый, надежный, плата отмыта в УЗ ванне и покрыта лаком от окисления и воздействия влажности. Весь навесной монтаж так же отмыт и пролачен.

Alex_SG · « **Ответ #8 :** Ноября 22, 2024, 05:07:16 »

Chipmaster, Для начала теоретический совет в стиле "от программиста" - абсолютно правильный и абсолютно бесполезный

Потенциалы всех контактов кнопки в момент переключения должны быть равны.
Попробуй притянуть всё к земле через мегаомные резисторы. Ну без фанатизма там - то есть на линию байпаса резистор можно не ставить, это перемычка между двух ножек кнопки. 4 резистора надо будет - два из них на землю с входа и выхода на схеме есть, добавь такие же со стороны контактов кнопки, что пойдут на джэки.

Chipmaster · « **Ответ #9 :** Ноября 22, 2024, 05:18:53 »

Цитата: Alex_SG от Ноября 22, 2024, 05:07:16

Chipmaster, Для начала теоретический совет в стиле "от программиста" - абсолютно правильный и абсолютно бесполезный
Потенциалы всех контактов кнопки в момент переключения должны быть равны.
Попробуй притянуть всё к земле через мегаомные резисторы. Ну без фанатизма там - то есть на линию байпаса резистор можно не ставить, это перемычка между двух ножек кнопки. 4 резистора надо будет - два из них на землю с входа и выхода на схеме есть, добавь такие же со стороны контактов кнопки, что пойдут на джэки.

Приветствую... Спасибо, логично, попробую, конечно, хотя... ))

Spero_In_Inteligo · « **Ответ #10 :** Ноября 22, 2024, 06:29:59 »

по входу можно по 2М пару штук. При включенном эффекте - все притянуто и входное 1М, как и положено.

Alex_SG · « **Ответ #11 :** Ноября 22, 2024, 06:32:29 »

Spero_In_Inteligo, Верно, и по выходу то же самое. И родные подтяжки из схемы будут не нужны.

Spero_In_Inteligo · « **Ответ #12 :** Ноября 22, 2024, 06:35:41 »

Цитата: Alex_SG от Ноября 22, 2024, 06:32:29

Spero_In_Inteligo, Верно, и по выходу то же самое. И родные подтяжки из схемы будут не нужны.

а фиг знает, по выходу у меня везде стандартно - и все ок, не щелкает

Alex_SG · « **Ответ #13 :** Ноября 22, 2024, 06:45:33 »

Spero_In_Inteligo, А как же перестраховаться на 146%

Так то согласен, по входу обычно хватает, но если там бутерброд плат как на фото, то хз чё там может быть. не понимаю как такое автору привиделось

Spero_In_Inteligo · « **Ответ #14 :** Ноября 22, 2024, 07:24:07 »

Цитата: Alex_SG от Ноября 22, 2024, 06:45:33

Spero_In_Inteligo, А как же перестраховаться на 146%
Так то согласен, по входу обычно хватает, но если там бутерброд плат как на фото, то хз чё там может быть. не понимаю как такое автору привиделось

Если все равно вкорячивать по месту - можно пойти поэтапно) глядишь фартанёт)
