Проблема с хотбоксом
« : Марта 08, 2011, 20:13:04 »
Доброе время суток, братцы!
Подскажите советом.
Спаял я себе домашний усилок однотакт на 6п6с. Предусилитель двухканальный: чистый -фендор, перегруз - хотбокс.
С чистым всё отлично.
С хотбоксом что то не так :pozor:. Короче, звук фузит, особенно хорошо слышно если записать микрофоном. Причём даже при закороченном входе слышен шум типа "дз-з". Гейн убираешь, пропадает этот "дз-з", если совсем выкручиваешь гейн в ноль, снова появляется.

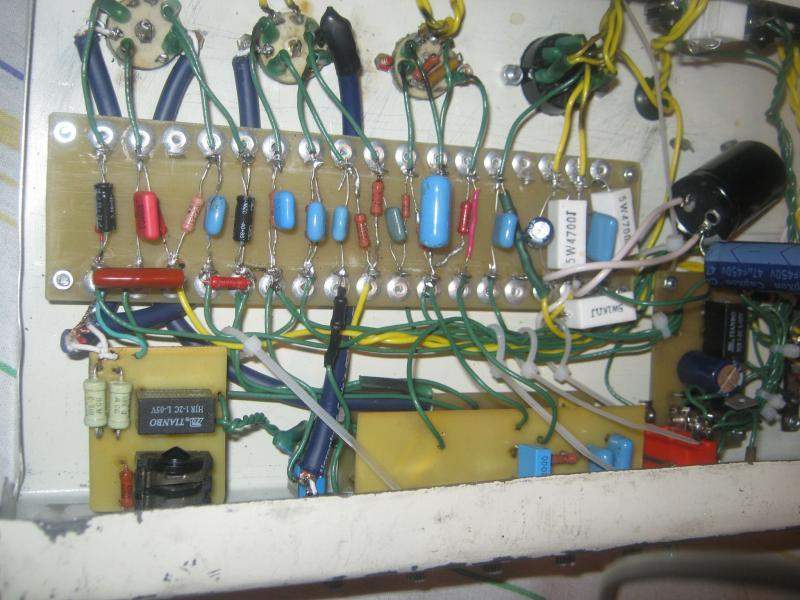

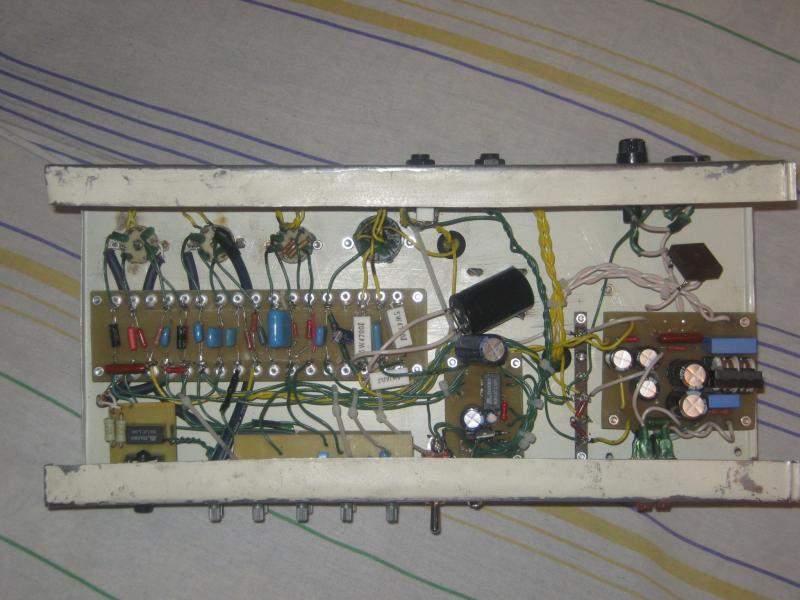

Выкладываю фотки "подвала". Справа припаяны на соплях электролиты, не обращайте внимания, это я БП буду переделывать, так как сначало чуть промахнулся....

Подскажите как побороть этот "дз-з-з-з"

Оффлайн fogy

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +9/-2
  • музыкы это жизнь!
    • http://fogy4.ya.ru/
Re: Проблема с хотбоксом
« Ответ #1 : Марта 08, 2011, 20:59:36 »
Ищи косяки в монтаже! а монтаж у тебя не гуд  :(

Оффлайн serginio78 Автор темы

  • Эксперт
  • *****
  • Сообщений: 1184
  • Репутация: +43/-10
  • Зарегистрированный
Re: Проблема с хотбоксом
« Ответ #2 : Марта 08, 2011, 21:11:31 »
Косяков в монтаже не обнаруженно. Монтаж смотрится сумбурно из-за того что земля разведена звездой- много проводов, а стяжками пока не стал стягивать так как возможно нужно будет ещё перепаивать.
Я думаю тут не ошибка в монтаже как таковая,а наводки. ???

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
  • Репутация: +412/-14
Re: Проблема с хотбоксом
« Ответ #3 : Марта 08, 2011, 21:17:57 »
где-то поймал генерацию... а частота этого "дзээ" ?? приблизительно?

Оффлайн fogy

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +9/-2
  • музыкы это жизнь!
    • http://fogy4.ya.ru/
Re: Проблема с хотбоксом
« Ответ #4 : Марта 08, 2011, 21:23:33 »
Цитата: serginio78 от Марта 08, 2011, 21:11:31
Я думаю тут не ошибка в монтаже как таковая,а наводки. ???
Так вот наводки из косяков и лезут  :)

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Проблема с хотбоксом
« Ответ #5 : Марта 08, 2011, 21:32:45 »
serginio78, оо вклубе прибыло. такая же проблема. только у меня с ах84 п1

... и добавил:

монтаж нормальный - не очень красивый но пойдет вполне.

... и добавил:

схему коммутации выложишь?
« Последнее редактирование: Марта 08, 2011, 21:35:44 от shlema »

Оффлайн serginio78 Автор темы

  • Эксперт
  • *****
  • Сообщений: 1184
  • Репутация: +43/-10
  • Зарегистрированный
Re: Проблема с хотбоксом
« Ответ #6 : Марта 08, 2011, 21:56:49 »
Цитата: el-doctor от Марта 08, 2011, 21:17:57
где-то поймал генерацию... а частота этого "дзээ" ?? приблизительно?
Частота примерно герц 100, но это на слух не синус и скорее пила.

Цитата: shlema от Марта 08, 2011, 21:32:45
serginio78,
схему коммутации выложишь?

завтра отрисую и выложу, но там ничего особенного нет

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Проблема с хотбоксом
« Ответ #7 : Марта 08, 2011, 22:03:48 »
http://video.yandex.ua/users/speedfair/view/8/ такой у тебя звук?

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10488
  • Репутация: +689/-326
  • DIY - my life
Re: Проблема с хотбоксом
« Ответ #8 : Марта 08, 2011, 23:08:58 »
выпрямляй накал

Оффлайн serginio78 Автор темы

  • Эксперт
  • *****
  • Сообщений: 1184
  • Репутация: +43/-10
  • Зарегистрированный
Re: Проблема с хотбоксом
« Ответ #9 : Марта 09, 2011, 07:20:14 »
shlema, нет, у меня низкое "дз-з-з" отчётливо слышно.

_SlipknoT_, хорошо, попробую. Выпрямлять весь накал или только того канала где фон? дело в том что у меня накал с двух обмоток. С одной на чистый и оконечник, с другой на перегруз.

Оффлайн Dvoe

  • Частый посетитель
  • **
  • Сообщений: 237
  • Репутация: +253/-2
Re: Проблема с хотбоксом
« Ответ #10 : Марта 09, 2011, 10:31:53 »
Выпрями для начала тот который на перегруз.

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Проблема с хотбоксом
« Ответ #11 : Марта 09, 2011, 10:35:53 »
т.к. его стабилизировать  прийдется - на мощную лампу нерационально.

Оффлайн serginio78 Автор темы

  • Эксперт
  • *****
  • Сообщений: 1184
  • Репутация: +43/-10
  • Зарегистрированный
Re: Проблема с хотбоксом
« Ответ #12 : Марта 09, 2011, 11:10:41 »
shlema, я тоже так подумал, потому и спросил.

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Проблема с хотбоксом
« Ответ #13 : Марта 09, 2011, 11:17:19 »
У меня нету ни фона ни гудения но этот дребезг  :7: просто сводит с ума  :7: Это может быть связано с лампами? я ставил 6н2п (2 штуки разные, не  ЕВ) и 6н1п - в, с 6н1п меньше дребезга.

Оффлайн serginio78 Автор темы

  • Эксперт
  • *****
  • Сообщений: 1184
  • Репутация: +43/-10
  • Зарегистрированный
Re: Проблема с хотбоксом
« Ответ #14 : Марта 09, 2011, 16:14:28 »

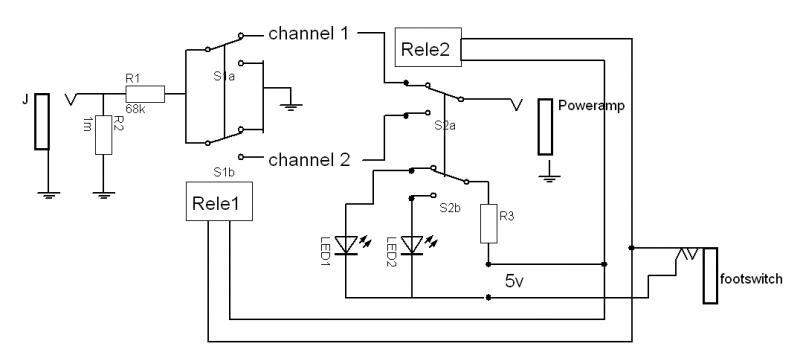

shlema,  Вот, как и обещал, выкладываю схему коммутации каналов.


... и добавил:

Там где написанно 5v там подаётся напряжение на управление реле и на сигнальные светодиоды.
« Последнее редактирование: Марта 09, 2011, 16:16:29 от serginio78 »
