Автор Тема: проблема с установкой emg 81  (Прочитано 1389 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Ricki Sad Автор темы

  • Новичок
  • *
  • Сообщений: 6
  • GuitarPlayer.Ru fan!
проблема с установкой emg 81
« : Ноября 13, 2013, 20:02:25 »
Всем доброго времени суток! вопрос значит в следующем купил себе emg 81, в комплекте не было родной без паячной системы, ну я приобрел отдельно потенциометр в 25 кОм как и полагается, вставил дачик в гитару спаял все как по схеме, а он молчит. паял вот по этой картинке. без тона токо громкость. что может быть? проверил уже много раз менял сам потенциометр, может ли быть причина в самом звучке? и можно ли соеденить его на прямую без потенциометра, как проверить что сам дачик живой?

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10315
  • DIYng Fetus
    • http://cathar.ru
Re: проблема с установкой emg 81
« Ответ #1 : Ноября 13, 2013, 21:19:26 »
Ricki Sad, а крацний вывод пота ты соединил с крышкой пота, на которую землю сигнала посадил?  ;D

Оффлайн Ricki Sad Автор темы

  • Новичок
  • *
  • Сообщений: 6
  • GuitarPlayer.Ru fan!
Re: проблема с установкой emg 81
« Ответ #2 : Ноября 13, 2013, 21:25:45 »
Цитата: Dying Fetus от Ноября 13, 2013, 21:19:26
Ricki Sad, а крацний вывод пота ты соединил с крышкой пота, на которую землю сигнала посадил?  ;D
ты про верхнюю ножку(смотря по рисунку)? да соеденял

... и добавил:

я не специалист по звучкам но складывается такое мнение что нет питание на звучек, тоесть не работает усилитель его(если таковой там имеется) потому что постукивая по звучку с включенным дистом вроде как в наушниках проходит звук. может такое быть?
« Последнее редактирование: Ноября 13, 2013, 21:33:08 от Ricki Sad »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10315
  • DIYng Fetus
    • http://cathar.ru
Re: проблема с установкой emg 81
« Ответ #3 : Ноября 14, 2013, 00:35:15 »
Ricki Sad, фото в студию

Оффлайн Wins

  • Частый посетитель
  • **
  • Сообщений: 195
Re: проблема с установкой emg 81
« Ответ #4 : Ноября 14, 2013, 09:50:59 »
я когда емг паял, был такой разъем (в комплекте)
(нажмите чтобы показать/спрятать)
батарейка только грелась и все.
купил такой, и все запело
(нажмите чтобы показать/спрятать)

Оффлайн Ricki Sad Автор темы

  • Новичок
  • *
  • Сообщений: 6
  • GuitarPlayer.Ru fan!
Re: проблема с установкой emg 81
« Ответ #5 : Ноября 14, 2013, 10:09:22 »
Цитата: Wins от Ноября 14, 2013, 09:50:59
я когда емг паял, был такой разъем (в комплекте)
(нажмите чтобы показать/спрятать)
батарейка только грелась и все.
купил такой, и все запело
(нажмите чтобы показать/спрятать)
я без разъема на прямую даж пробовал паять)

... и добавил:

Цитата: Dying Fetus от Ноября 14, 2013, 00:35:15
Ricki Sad, фото в студию



на данный момент собрано все "на лету" ибо в гитаре ковыряться не удобно

... и добавил:

может быть проблема в самом емже? может зря мучаюсь?
« Последнее редактирование: Ноября 14, 2013, 10:34:17 от Ricki Sad »

Оффлайн siduk

  • Новичок
  • *
  • Сообщений: 90
Re: проблема с установкой emg 81
« Ответ #6 : Ноября 14, 2013, 10:59:42 »

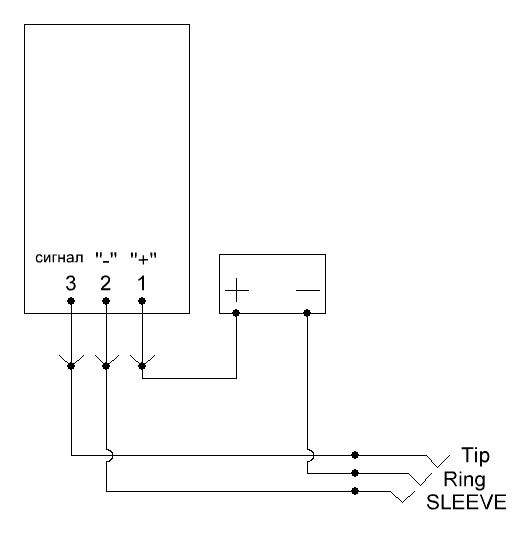

У тебя с датчика выходит 3 контакта:
1.   «+» питания;
2.   «-» питания (земля);
3.   Сигнальный.
Для проверки работоспособности необходимо:
1.   «+»  соединить с соответствующим выводом  батарейки;
2.   «-» Батарейки соединить со средним контактом джека (Ring);
3.   «-» Датчика соединить с земляным контактом джека (Sleeve);
4.   Сигнальный провод соединить с горячим контактом джека (Tip).

Если звука не будет, то у меня для тебя плохие новости.
И проверь мультиметром напряжение на батарейке, вдруг мертвая совсем.
« Последнее редактирование: Ноября 14, 2013, 11:21:09 от siduk »

Оффлайн Ricki Sad Автор темы

  • Новичок
  • *
  • Сообщений: 6
  • GuitarPlayer.Ru fan!
Re: проблема с установкой emg 81
« Ответ #7 : Ноября 14, 2013, 11:07:13 »
Цитата: siduk от Ноября 14, 2013, 10:59:42
У тебя с датчика выходит 3 контакта:
1.   «+» питания;
2.   «-» питания (земля);
3.   Сигнальный.
Для проверки работоспособности необходимо:
1.    «+»  соединить с соответствующим выводом  батарейки;
2.    «-» соединить со средним контактом джека (Ring);
3.   Сигнальный провод соединить с горячим контактом джека (Tip).

Если звука не будет, то у меня для тебя плохие новости.
И проверь мультиметром напряжение на батарейке, вдруг мертвая совсем.

спасибо за идею буду пробовать

... и добавил:

батарейку проверял нормальная, да и менять пробовал

... и добавил:

по ходу дохлый емж :'(
« Последнее редактирование: Ноября 14, 2013, 11:18:45 от Ricki Sad »

Оффлайн siduk

  • Новичок
  • *
  • Сообщений: 90
Re: проблема с установкой emg 81
« Ответ #8 : Ноября 14, 2013, 11:21:27 »
Немного накосячил в описании. Исправил.
