Прошу помощи. Схема педали.
« : Января 31, 2025, 23:07:09 »
Всем привет.

Решил собрать педаль своими руками с нуля. Разобрался с ЛУТом, вытравил, рассверлил и залудил плату, справился. Потенциометры, переключатели и  3pdt припаял.

Но вот когда все спаял - встал вопрос "А как все коммутировать, куда плюс/минус, вход выход, что за буфер (

Прошу помощи у знатоков, если не трудно накидайте схему откуда что куда питается, вход/выход. Сам не разберусь.

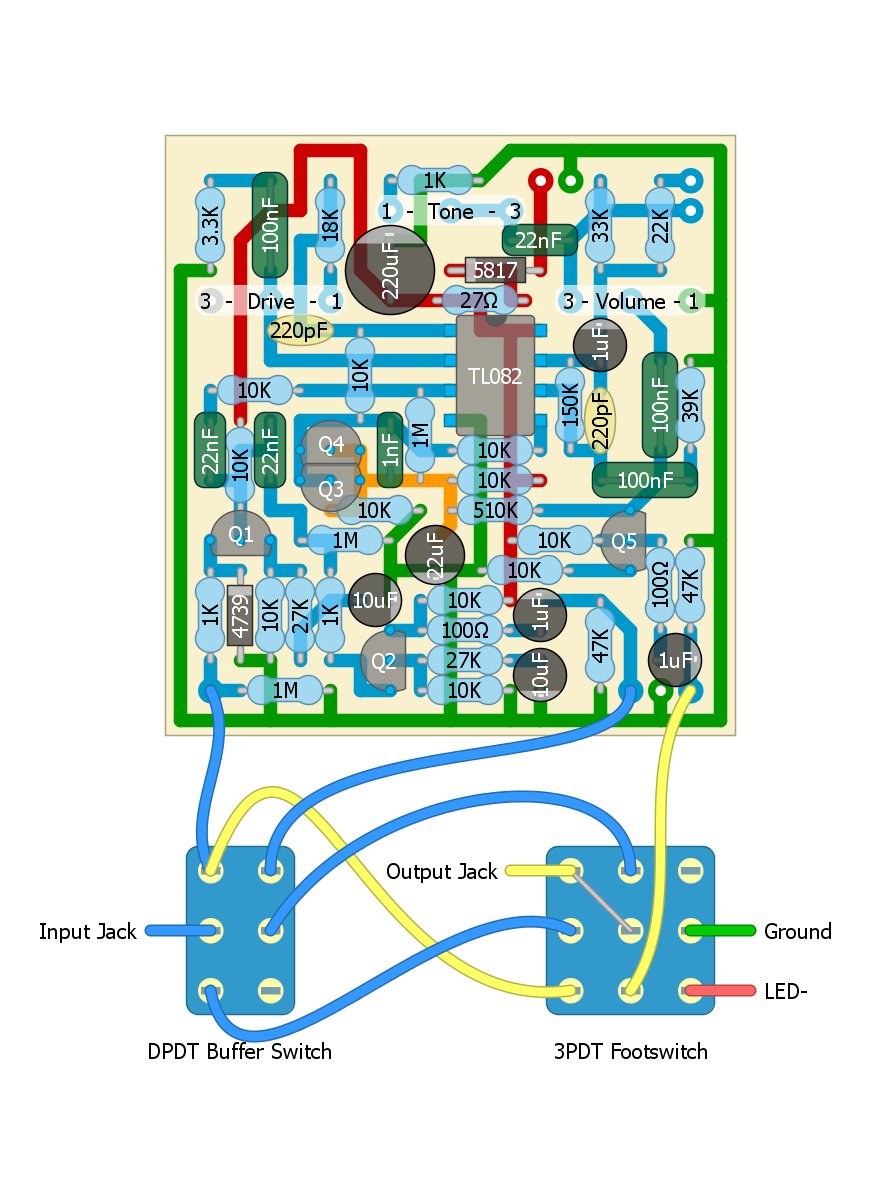

Прикрепляю схемы по которым плату делал и паял детали.
Спасибо!

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 7499
  • Код пишу, на досуге на проволоку нажимаю.
Re: Прошу помощи. Схема педали.
« Ответ #1 : Февраля 01, 2025, 00:47:29 »

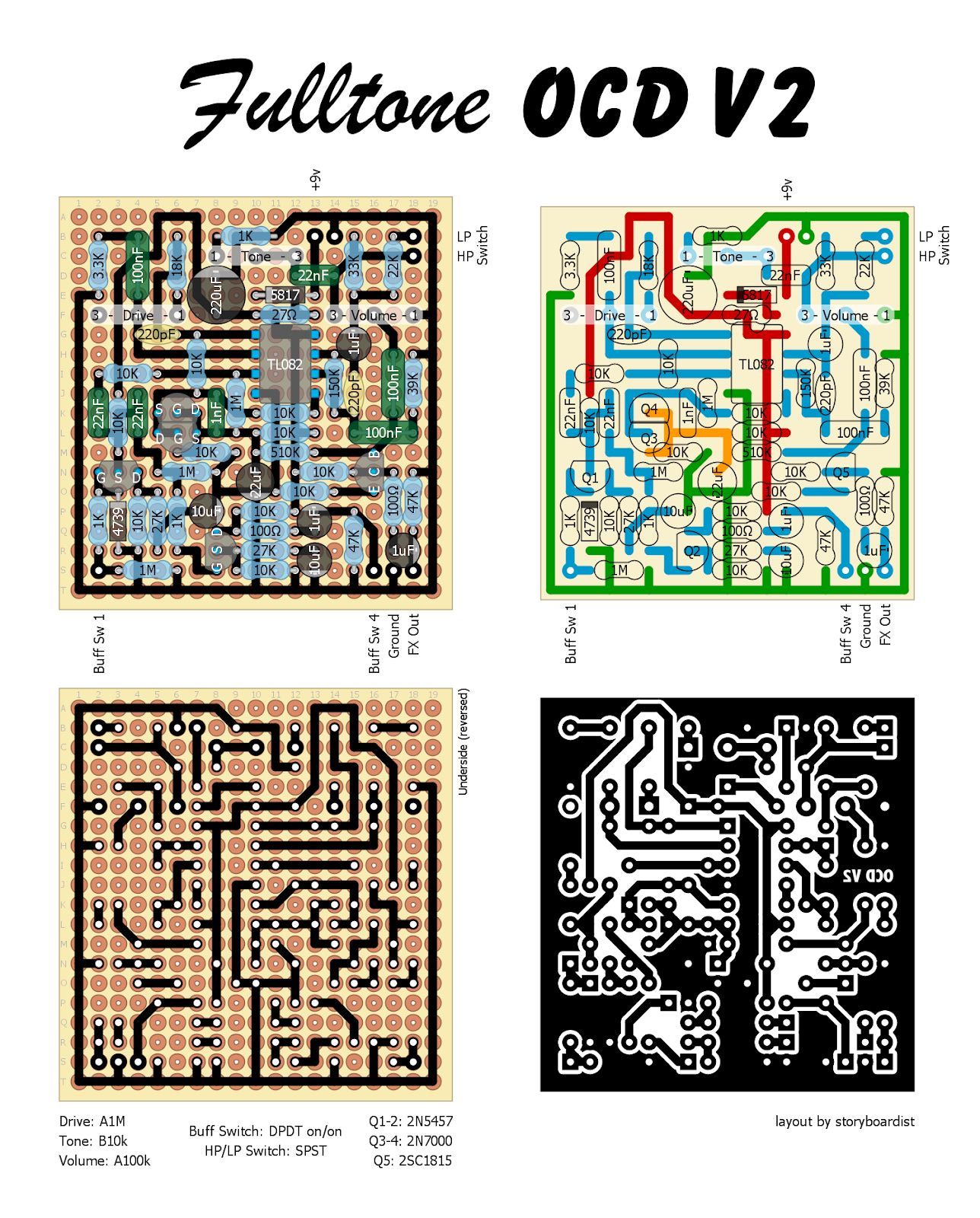

Гостъ, Так на второй картинке все написано. ???

Если это такой троллинг - то зря. ;D

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 6155
  • хейтер и пессимист :crazy:
Re: Прошу помощи. Схема педали.
« Ответ #2 : Февраля 01, 2025, 04:07:08 »
И на второй картинке всё подписано, и на первой не мало, и они друг друга дополняют.

Гостъ, А схема то где?! как бы по монтажке разбираться чего куда паять - дело не благородное.
Там, откуда взяли эти вот картинки, скачиваем схему. Вот тогда всё сразу станет понятно.

Оффлайн Гостъ Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • Я тут впервые
Re: Прошу помощи. Схема педали.
« Ответ #3 : Февраля 01, 2025, 06:49:49 »
Цитата: Spero_In_Inteligo от Февраля 01, 2025, 00:47:29
Гостъ, Так на второй картинке все написано. ???

Если это такой троллинг - то зря. ;D

Так это для тех кто понимает - всё ясно) для меня пока не очень

Цитата: Alex_SG от Февраля 01, 2025, 04:07:08
И на второй картинке всё подписано, и на первой не мало, и они друг друга дополняют.

Гостъ, А схема то где?! как бы по монтажке разбираться чего куда паять - дело не благородное.
Там, откуда взяли эти вот картинки, скачиваем схему. Вот тогда всё сразу станет понятно.

Схема была, но ссылка уже не работает.


Я накидал схему как я собрал (по примеру как до этого монтировал fuzz и DBD), всё ли верно?

« Последнее редактирование: Февраля 01, 2025, 07:42:37 от Гостъ »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 6155
  • хейтер и пессимист :crazy:
Re: Прошу помощи. Схема педали.
« Ответ #4 : Февраля 01, 2025, 07:40:16 »
Цитата: Гостъ от Февраля 01, 2025, 06:49:49
Я накидал схему как я собрал (по примеру как до этого монтировал fuzz и DBD), всё ли верно?
А ктож знает то? Схему, по которой неизвестный ни мне, ни вам человек нарисовал эту печатку и монтажную схему мы всё равно пока не увидели, так что дать ответ на поставленный вопрос не представляется возможным ???
Единственное, что можно уверенно сказать - на вашей монтажке нет крутилок 8)

Оффлайн Гостъ Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • Я тут впервые
Re: Прошу помощи. Схема педали.
« Ответ #5 : Февраля 01, 2025, 07:43:08 »
Цитата: Alex_SG от Февраля 01, 2025, 07:40:16
А ктож знает то? Схему, по которой неизвестный ни мне, ни вам человек нарисовал эту печатку и монтажную схему мы всё равно пока не увидели, так что дать ответ на поставленный вопрос не представляется возможным ???
Единственное, что можно уверенно сказать - на вашей монтажке нет крутилок 8)

Крутилки уже впаяны

Через Вебархив смог найти схему, что скажете?

« Последнее редактирование: Февраля 01, 2025, 07:46:33 от Гостъ »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 6155
  • хейтер и пессимист :crazy:
Re: Прошу помощи. Схема педали.
« Ответ #6 : Февраля 01, 2025, 07:56:58 »
Цитата: Гостъ от Февраля 01, 2025, 07:43:08
Через Вебархив смог найти схему, что скажете?
Скажу, что даже если схема соответствует плате, то обозначения на ней не соответствуют обозначениям на монтажке. Ну а рисовать свой вариант пока желания нет, прошу понять и простить :)

Оффлайн Гостъ Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • Я тут впервые
Re: Прошу помощи. Схема педали.
« Ответ #7 : Февраля 01, 2025, 09:55:47 »
Цитата: Alex_SG от Февраля 01, 2025, 07:56:58
Скажу, что даже если схема соответствует плате, то обозначения на ней не соответствуют обозначениям на монтажке. Ну а рисовать свой вариант пока желания нет, прошу понять и простить :)

Так нужна была только подсказка по подключению, плюс/минус/вход/выход.
Мне уже в личку подсказали, спасибо за помощь. Всё заработало.
